神戸市福谷中層配水池マイクロ水力発電所は発電開始から４年

神戸市福谷中層配水池マイクロ水力発電所は、有効落差４１m、流量３００㎥/hで最大発電電力２４．１kWのシステムです。 ２０１６年４月の発電開始から４年が経過しました。

－

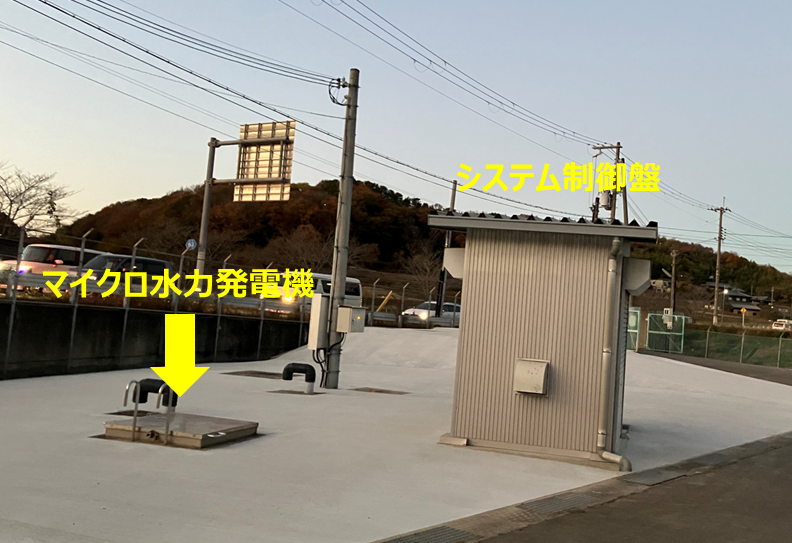

現在のマイクロ水力発電所のようすです。

―

４年間の月別発電量推移です。４年間で８００MWｈの電力量をうみ出しました。

－

今後も維持管理に努め、神戸市様とともにCO2削減に寄与してまいります。

吹田市佐井寺配水場マイクロ水力発電所が紹介されました

吹田市水道部様は、その活動の啓蒙のため広報誌「すいどうにゅーす」を定期的に発行されています。

令和２年２月１日発行の「すいどうにゅーす」５５号にて、佐井寺配水場に小水力発電設備（再生可能エネルギー）を導入したことが報じられました。

https://www.city.suita.osaka.jp/var/rev0/0384/2740/120123112017.pdf

―

⇒　佐井寺配水場マイクロ水力発電所の関連記事はこちら

浅麓水道企業団追分調整池マイクロ水力発電所は５月から工事を開始

２０１９年１２月１２日の記事にて導入のご紹介をした浅麓水道企業団追分調整池マイクロ水力発電所は、２０２０年５月から工事を開始いたします。

追分調整池マイクロ水力発電所は、浅麓水道企業団西区調整池から追分調整池へ流下する水の余剰エネルギーを有効活用し、発電いたします。

―

工事に先立ち、試掘を実施

追分調整池マイクロ水力発電所は、既設の埋設管から不断水分岐を行い、分岐管を地上へ立ち上げ、地上にて発電を行います。

－

マイクロ水力発電所設置位置の地下に埋設物がないか、不断水工事に支障がないかを工事前に確認するため、マイクロ水力発電所設置位置での試掘を行いました。

―

試掘の結果、特に障害になるものはなく、予定通り５月から工事を開始いたします。



長岡京市北ポンプ場マイクロ水力発電所は発電開始から２年経過しました

長岡京市北ポンプ場マイクロ水力発電所は、長岡京市様の『環境の都　長岡京市環境都市宣言』に応えるべく、京都府営水道乙訓浄水場から長岡京市北ポンプ場へ流入する水の余剰エネルギーで発電を２年間行ってきました。

■有効落差　約４１ｍ ■北ポンプ場平均入水量 　２９２㎥／ｈ ■最大発電出力　２５kW

―

２年経過した現在の発電所のようすです。

―

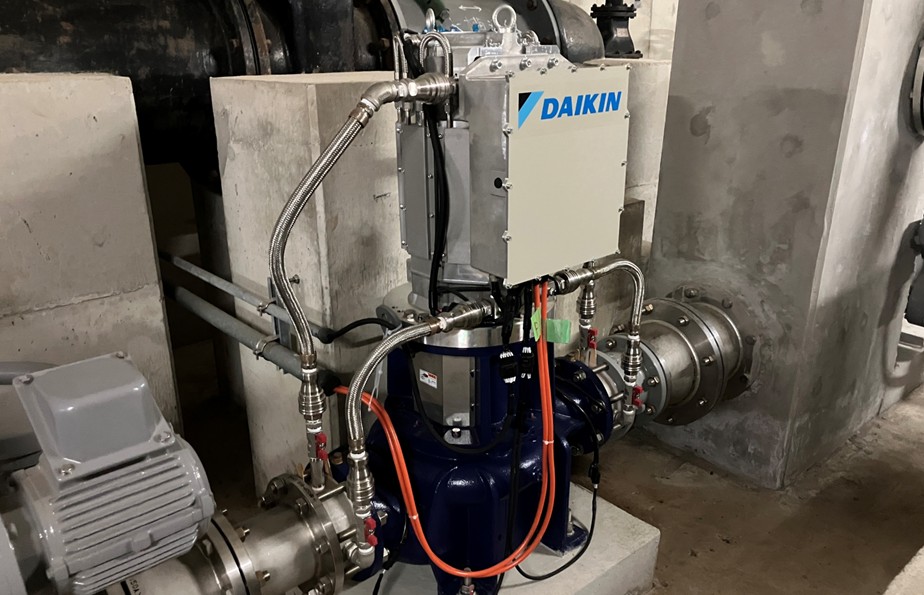

地下ピット内のマイクロ水力発電機です。異常なく、発電を継続しています。

－

２年間で３４６MWhの発電量が得られました。

―

⇒　長岡京市北ポンプ場マイクロ水力発電所の過去記事へ

淡路調整池マイクロ水力発電所は発電開始から１年

淡路調整池マイクロ水力発電所は、発電開始から１年が経過しました。

淡路調整池マイクロ水力発電所は、本州から明石海峡大橋を渡り淡路調整池に流入する水の余剰エネルギーを利用して発電します。 （⇒　「淡路調整池では本州からの送水で発電」）

―

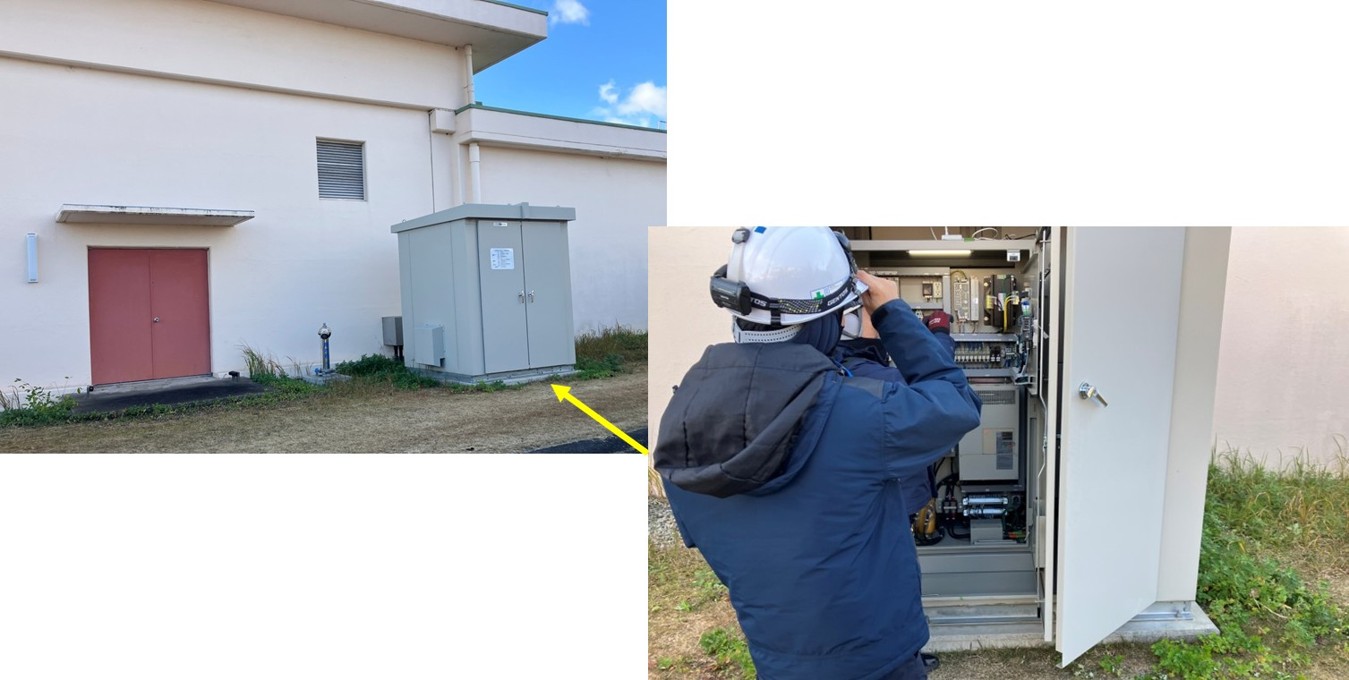

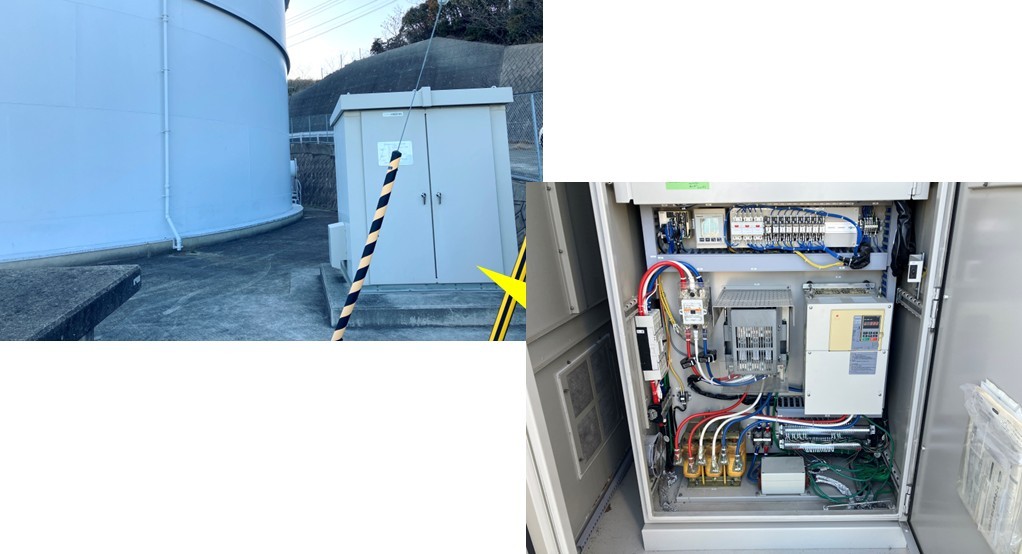

淡路調整池マイクロ水力発電所のシステム制御盤です。屋外に設けられています。

－

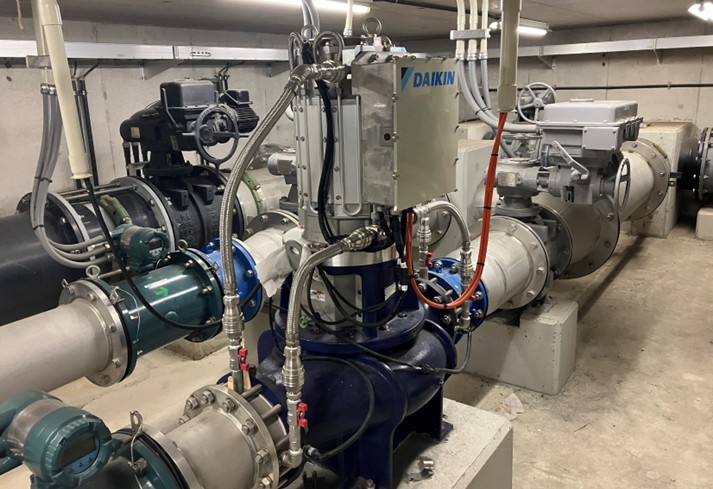

淡路調整池マイクロ水力発電所の発電機です。淡路調整池への流入地下ピット内に設けられています。

－

１年経過しましたので、年次点検を行いました。異常はなく、引き続き運転を継続します。

－

 １年間の発電実績です。設置当初は、系統電圧抑制のため発電量が抑えられています。電力会社との折衝を経て、トランスの増設工事を行い、系統電圧抑制に関わる整定値変更を実施しました。（⇒　「淡路調整池マイクロ水力発電所　電圧上昇抑制の回避」） その後は、発電量が増加しています。 １年目は、１４０MWhの発電量が得られました。

－

⇒　淡路広域水道企業団淡路調整池マイクロ水力発電所の関連記事はこちらへ

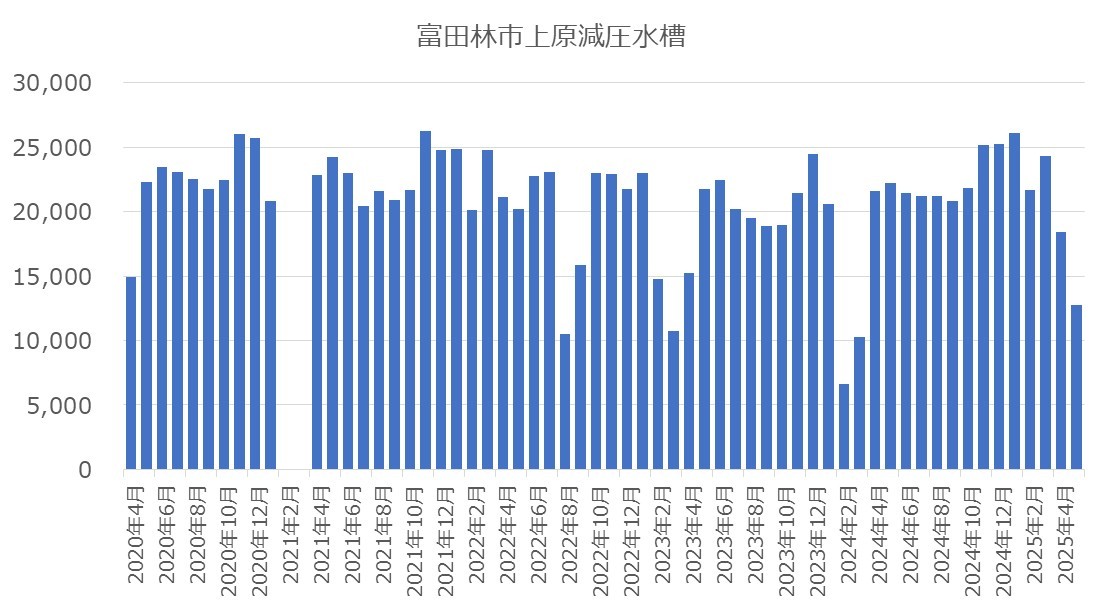

富田林市上原減圧水槽マイクロ水力発電所で系統連系を実施

富田林市上原減圧水槽では、富田林市様による施設自体の更新工事が進んだため、マイクロ水力発電システムを系統電力網に連系しました。 これで、いよいよ発電が開始できるようになりました。

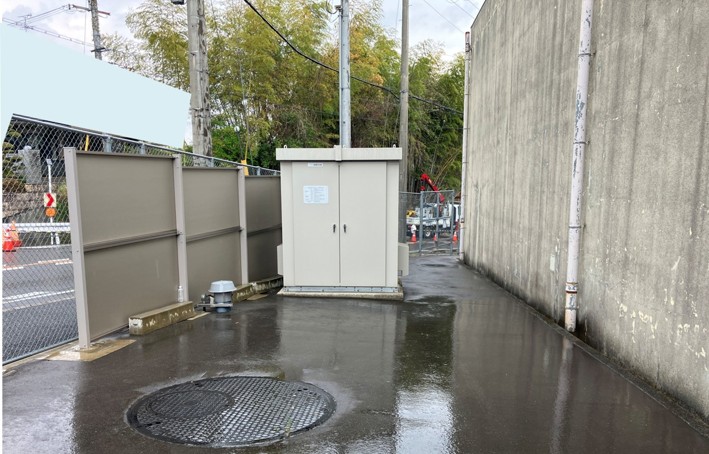

現在の上原減圧水槽とマイクロ水力発電所のようすです。

―

電力会社の立会いの下、発電システムの整定値などをチェックいただき、無事、系統連系ができるようになりました。

―

現在、試運転調整を行っており、想定通りの発電出力が得られています。 ４月初旬には、富田林市様と開所式を行う予定です。

―

⇒　上原減圧水槽マイクロ水力発電所の関連記事へ

丹羽広域事務組合河北配水場にマイクロ水力発電を導入します

丹羽広域事務組合様は、愛知県丹羽郡（大口町と扶桑町の２町）に上水道を供給している一部事務組合です。丹羽郡は、名古屋市の北部に位置する人口５.８万人あまり（２０２０年１月時点）のまちです。

―

このたび、丹羽広域事務組合様より既存インフラを利用した環境貢献に対するご理解をいただき、河北配水場にマイクロ水力発電を導入することとなりました。

丹羽広域事務組合様では、これまでも水道設備の省エネ化やハイブリッド車および電気自動車の導入など、地球温暖化対策として二酸化炭素排出量抑制に積極的に取り組んでこられました。今回の導入もその一環となります。

―

河北配水場マイクロ水力発電の概要

丹羽広域事務組合様での水道水は、地下水（自己水）３５%と愛知県水道用水供給事業の水道用水（県水）６５%で賄っておられます。今回のマイクロ水力発電は、県水受水点である河北配水場で行います。

県水の供給元である犬山浄水場から河北配水場の約５０mの落差を活用いたします。落差エネルギーのうち、河北配水場への流入に必要なエネルギーを除いた余剰エネルギーを有効活用し、マイクロ水力発電を行います。

－

河北配水場への水の流入量５８０㎥／hを活用して発電します。総落差から管損失などを引いた有効落差は、３２．５ｍを想定しております。発電出力は２８．４kWの予定で、年間発電量は２０５MWｈを計画しております。

神戸市藤原配水場マイクロ水力発電所が運転開始から２年経過

神戸市藤原配水場マイクロ水力発電所は、上流の平田配水池から藤原配水場へ水が流入する際の余剰エネルギーを使って発電しています。稼働開始から２年が経過しました。

―

配水池への流入弁室に発電機を設置し、屋外にシステム制御盤を設けています。

―

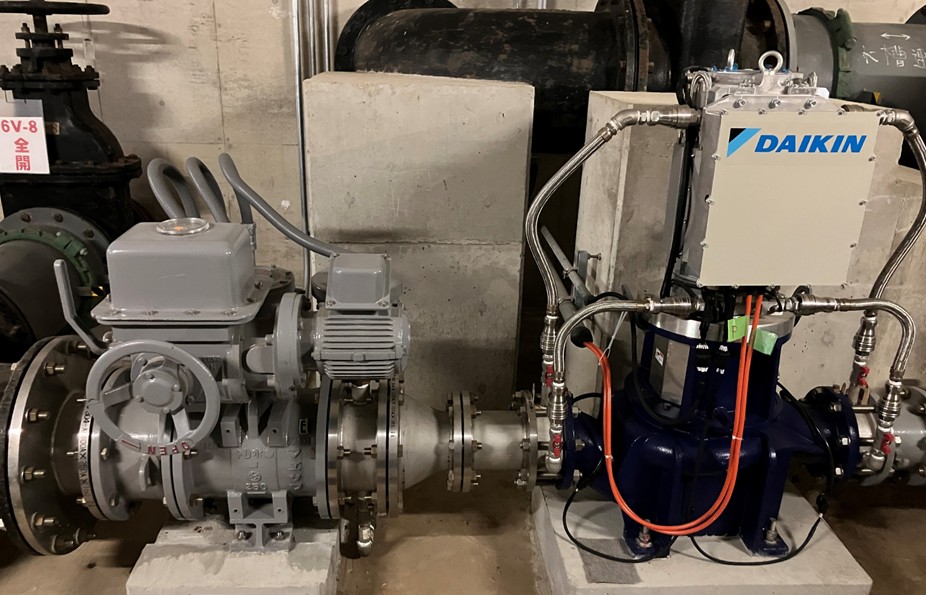

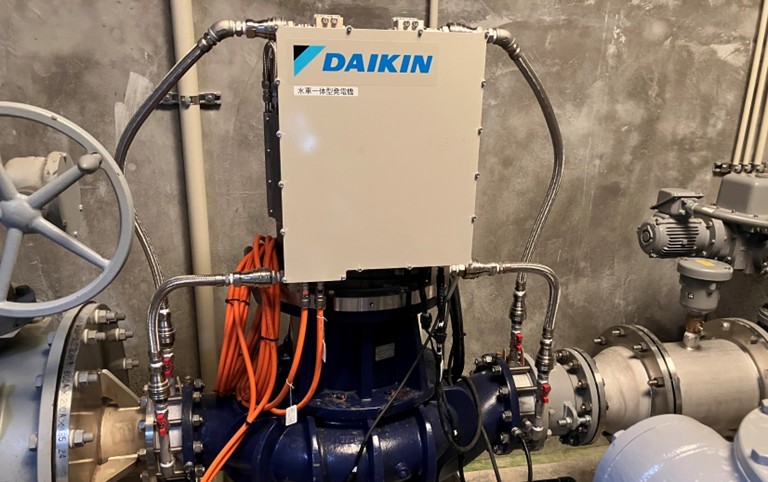

流入弁室内の発電機のようすです。

－

定期点検を実施

マイクロ水力発電システムの安定と安全な稼働のため、定期点検は欠かせません。

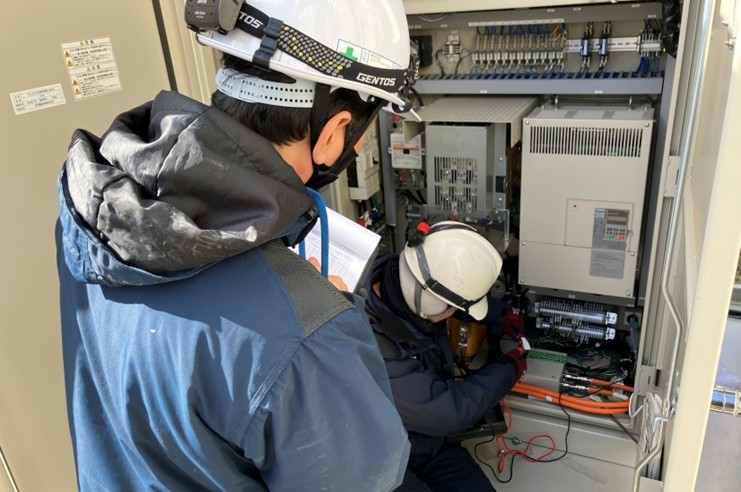

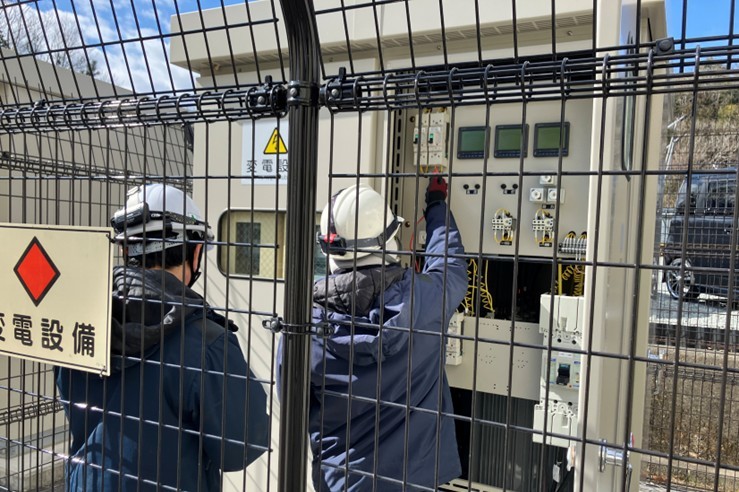

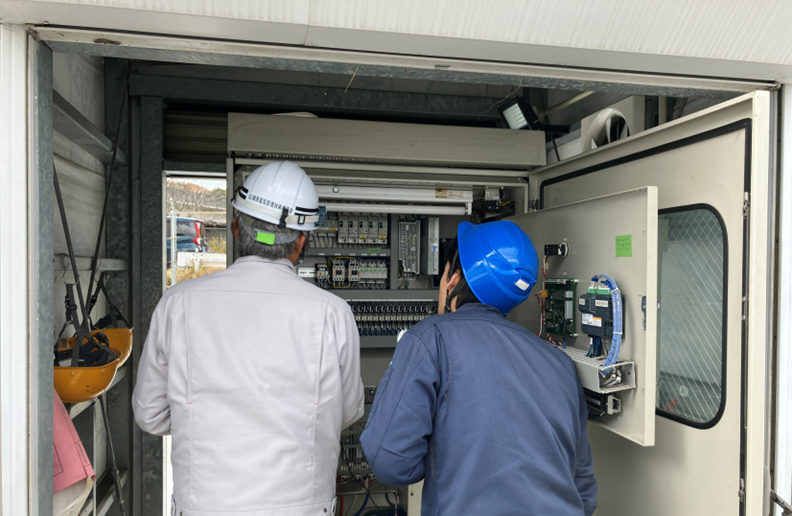

電気主任技術者によるチェックです。

 －

－

２年経過での発電状況

神戸市藤原配水場マイクロ水力発電所の月別発電量の推移です。これまでに約２６０MWhの電力が生み出されました。今後も引き続き低炭素化に貢献してまいります。

―

香芝市今泉配水場マイクロ水力発電事業協定締結式が毎日新聞で紹介されました

２０２０年２月１８日に開催されました香芝市今泉配水場マイクロ水力発電事業協定締結式のようすが、２０２０年２月２３日付の毎日新聞（奈良版）に掲載されました。

今回の事業スキームの紹介や吉田市長の「持続可能な開発という観点からの歓迎」意向が報じられています。

― 香芝市今泉配水場マイクロ水力発電事業の詳細はこちら（クリック）

香芝市今泉配水場マイクロ水力発電事業協定締結式が朝日新聞で紹介されました

２０２０年２月１８日に開催されました香芝市今泉配水場マイクロ水力発電事業協定締結式のようすが、２０２０年２月２０日付朝日新聞朝刊の奈良版２５面に掲載されました。

『マイクロ水力発電で協定　香芝市と大阪の会社』と題し、今回の事業スキームの紹介や吉田市長の官民連携への期待についてのコメントが掲載されています。

―

香芝市今泉配水場マイクロ水力発電事業の詳細はこちら（クリック）

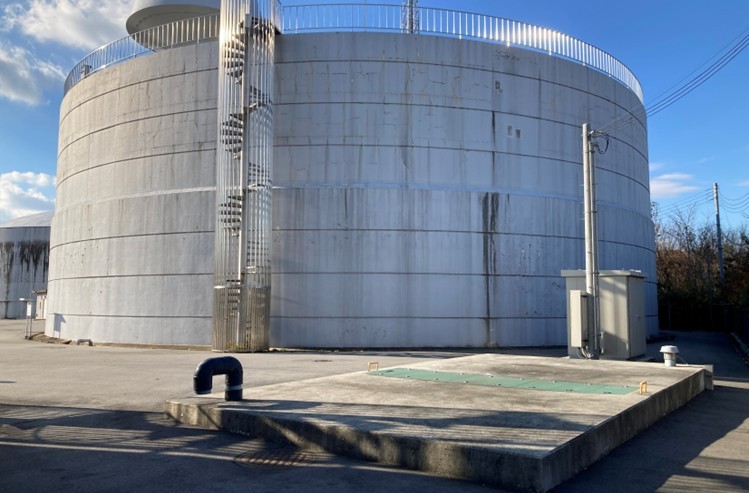

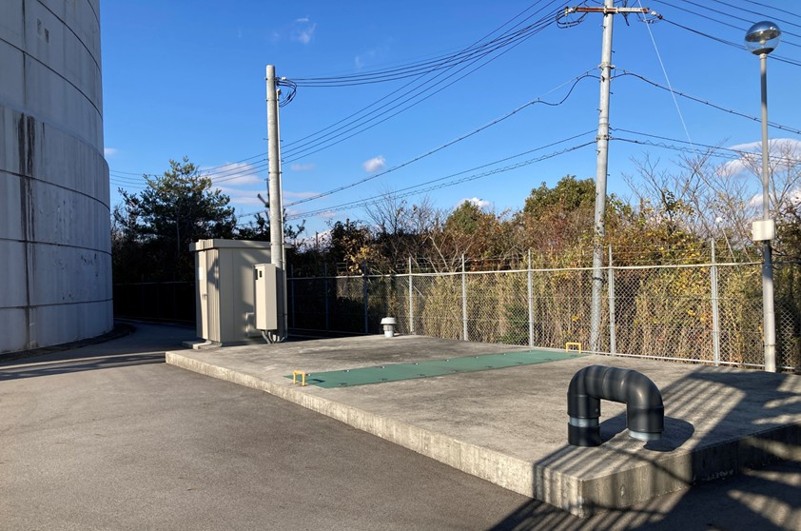

香芝市今泉配水場にマイクロ水力発電を導入します

香芝市は、奈良県の北西部にあり、金剛生駒紀泉国定公園を挟んで大阪府に接する人口約8万人のまちです。

このたび、香芝市今泉配水場にマイクロ水力発電を導入することとなり、２０２０年２月１８日に香芝市役所にて協定締結式を執り行いました。

―

環境と共生したまちづくりを進める香芝市で奈良県内初の『場所貸しスキーム』

 香芝市環境基本計画（第二次）では、「自然豊かな環境が人とともにめぐるまち　～市民と行政の『協働』で未来へつなぐ環境香芝市～　」を将来の環境像とし、地球温暖化対策の推進に向け、公共施設の改修時には再生可能エネルギーの導入を検討されています。

水道事業においては、香芝市水道事業中期基本計画にて『地球環境に貢献するやさしい水道』を標榜され、水道施設への積極的な再生可能エネルギーの導入を検討されているところでした。

そうした環境に対する香芝市様の真摯な取組み推進のひとつとして、当社との官民協働による今泉配水場へのマイクロ水力発電導入を決定いただきました。

今回の協定では、香芝市様からは、市水道施設である今泉配水場の管路を流れる余剰エネルギーと土地を提供いただきます。当社は、マイクロ水力発電設備の導入費用およびメンテナンス費用をすべて負担の上、固定価格買取制度による売電を行います。売電で得られた収益の一部は、香芝市様に余剰エネルギーおよび土地の提供に対する対価として還元いたします。本取組みは、奈良県内において初めての 『マイクロ水力発電の場所貸しスキーム 』となります。

―

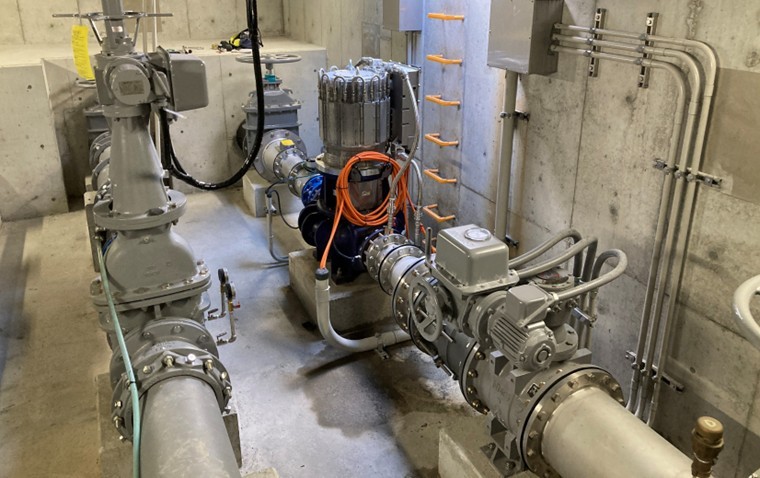

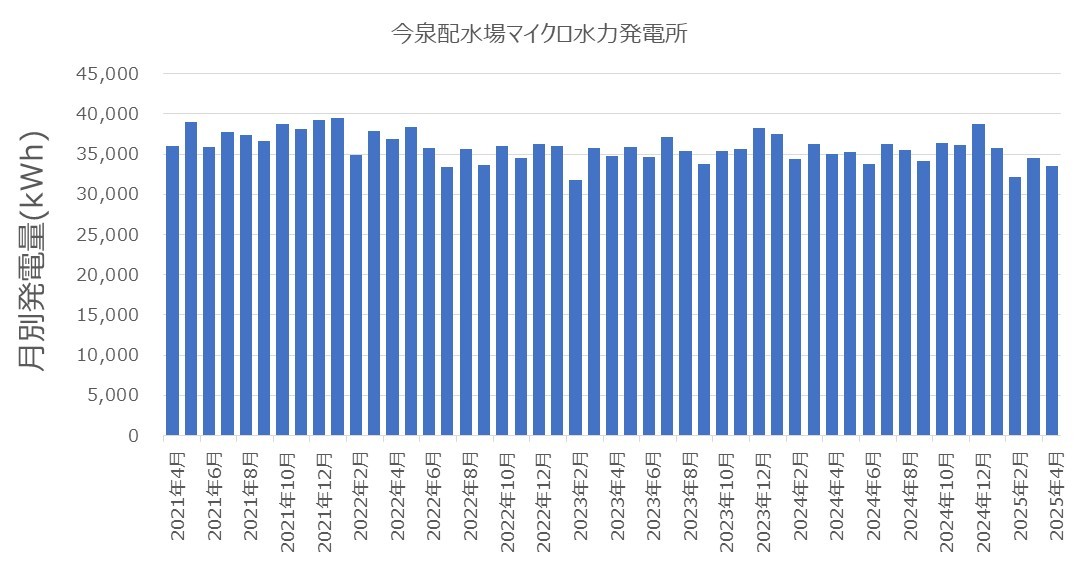

香芝市今泉配水場マイクロ水力発電の概要

香芝市の水道水は、すべて奈良県営水道の御所浄水場からの受水でまかなわれています。その受水点のひとつが今泉配水場です。

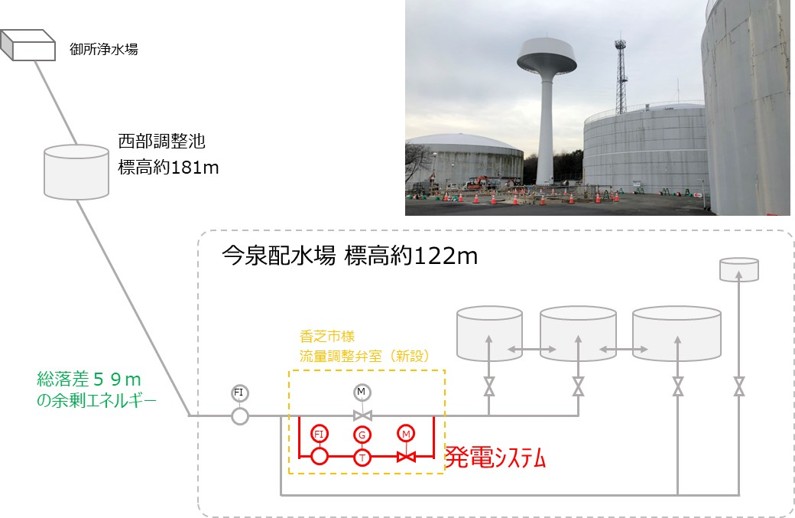

奈良県営水道御所浄水場からは、西部調整池を経由し、今泉配水場に送水されています。西部調整池の標高は１８１mであり、今泉配水場（標高１２２ｍ）とは、５９ｍの総落差があり、この落差を使って送水されています。落差エネルギーのうち、今泉配水場への流入に必要なエネルギーを除いた余剰エネルギーを有効活用し、マイクロ水力発電を行います。

 －

今回のマイクロ水力発電の導入は、香芝市様の流量調整弁室の新設にあわせて実施されます。流量調整弁室は、２０２１年３月竣工ですので、マイクロ水力発電もその時期に発電を開始する予定です。

今泉配水場への送水量のうち発電に利用する水量は、平均６８７㎥／hです。総落差から管損失などを引いた有効落差は、４２ｍを想定しております。結果、発電出力は４９.９kWの予定で、年間発電量は３５３MWｈを計画しております。これは、一般のご家庭１０８軒分に相当いたします。

―

協定締結式のようす

香芝市吉田市長から今泉配水場マイクロ水力発電事業に対する期待が述べられました。その後、吉田市長と当社代表が協定書に署名を行い、協定が締結されました。

協定締結式では、複数のメディア取材もありましたので、記事などが掲載されれば順次お伝えいたします。

－

■２０２０年２月１８日にNHK奈良で協定締結式のようすが放送されました。

　

■２０２０年２月１８日に奈良テレビ放送で協定締結式のようすが放送されました。

　https://this.kiji.is/602434091750114401?c=476913576246887521



吹田市佐井寺配水場マイクロ水力発電所について

令和２年１月２３日に開催された日本水道協会関西地方支部第６３回研究発表会にて、吹田市水道部様より「既設受水設備と新設発電設備の併用受水方式によるマイクロ水力発電の導入事例」が発表されました。

水道施設へのマイクロ水力発電の導入にあたって想定される水運用への影響とその解決策について述べられ、同形態の先進事例にない新しい制御方法として報告されています。

火入れ式から３ヵ月経過

吹田市佐井寺配水場マイクロ水力発電所は、２０１９年１１月１日の火入れ式から３ヵ月経過し、順調に発電を続けています。

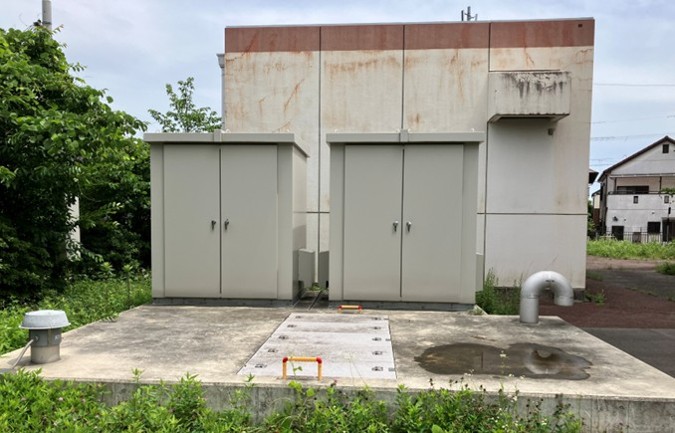

佐井寺配水場マイクロ水力発電所の現在のようすです。

―

３ヵ月間の日別発電量推移

この３ヵ月で４４ＭＷｈの発電量が得られました。約２３トンのＣＯ２削減に貢献したことになります。

―

たくさんの見学者にも来ていただいております

環境政策に先導的に取り組んでおられる吹田市水道部様では、佐井寺配水場マイクロ水力発電所において、他自治体からの見学者受け入れにも積極的に対応いただいております。

―

⇒　吹田市佐井寺配水場マイクロ水力発電所の関連記事はこちらへ

２０２０年１月２９日号　「空調タイムス」

空調業界の専門紙「空調タイムス」の”省エネルギー特集”の中で、当社発電ビジネスが取り上げられています。なお、「空調タイムス」は、１月２９日から東京ビッグサイトで開催の「ＥＮＥＸ２０２０」会場内で、無料配布されています。 当社発電ビジネスは、 ■自治体が運営する水道施設に当社費用負担によりマイクロ水力発電システムを設置 ■システムの設置や保守・メンテナンスも当社が費用負担 ■発電した電力は、再生可能エネルギーの固定価格買取制度によって売電 ■売電により得られた収益は、自治体と当社で分配 ■自治体は水道施設の一部で、費用負担なしで脱炭素化に貢献 であることが紹介されています。

双方の役割分担による官民協働事業

「隔月刊　地球温暖化」１月号の≪連載　小水力発電の現場から≫で豊田市高岡配水場マイクロ水力発電システムが紹介されました。

導入の経緯やメリットについて豊田市上下水道局様へインタビューされた内容が掲載されています。

富田林市上原減圧水槽マイクロ水力発電所での水圧試験

富田林市上原減圧水槽マイクロ水力発電所は、発電機などの機器据付が完了しております。今回、水道管に対する機器の取り付け部での漏れがないかをチェックするための水圧試験を実施しました。

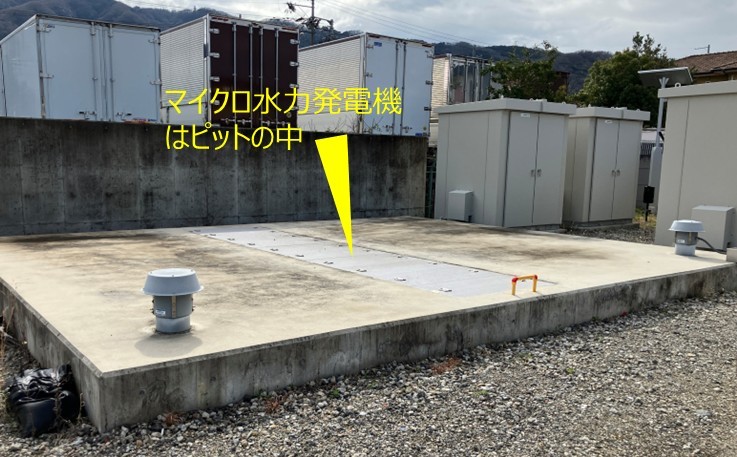

上原減圧水槽マイクロ水力発電所の発電機は、地下ピットに収まっています。

－

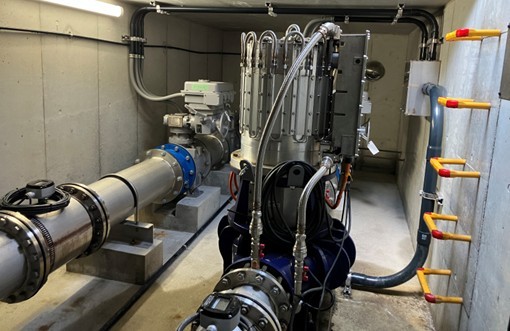

地下ピット内の発電機のようすです。

―

水圧試験のようすです。

水圧試験は、上下水道部の方の立会いの下、設置したマイクロ水力発電システムに対し、０．７５MPaまで加圧を行い、１時間保持しました。１時間経過しても圧力の低下が見られず、問題なしと判断されました。

―

富田林市の「水の神様」

富田林市には、美具久留御魂神社（みぐくるみたまじんじゃ）という水にまつわる神社があります。その名前は、水を司り、山からの水を土地に配分する神を祭るという意味の「水泳御魂（みくくるみたま）」から由来しているそうです。

神社の裏山が、ご神体となっています。

－

富田林市上原減圧水槽マイクロ水力発電所の稼働が無事に進むように、お祈りしてきました。

大阪みどりの百選にも選ばれておりますので、近くにお越しの際にはお立ち寄りください。

⇒　上原減圧水槽マイクロ水力発電所の関連記事へ

淡路調整池マイクロ水力発電所の概要

淡路島は、１９９８年（平成１０年）の明石海峡大橋開通に伴い、本州から水道水の送水が行われるようになりました。本州からの送水は、淡路調整池で一旦受水されます。

淡路調整池マイクロ水力発電所は、明石海峡大橋をわたり、淡路調整池に流入する水の余剰エネルギーを利用して発電しています。有効落差は約３５mで、流量は２５０～７５０㎥／hr（日量約１２,５００㎥）です。

―

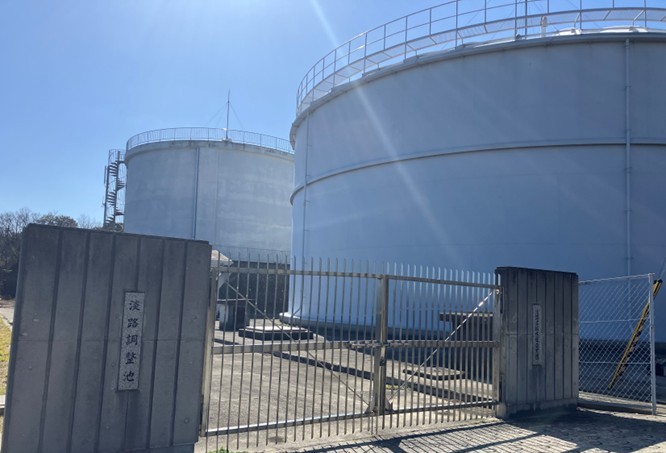

淡路調整池は、明石海峡大橋を渡ってすぐのところにあります。

－

淡路調整池マイクロ水力発電所の発電状況

 淡路調整池マイクロ水力発電所の現在のようすです。安全稼働のため、法定の電気保安点検を毎月実施しております。

―

淡路調整池マイクロ水力発電所の日別発電量を示します。２０１９年３月から発電を始めております。これまでに約１０７MWhの発電量を得ております。

―

淡路調整池マイクロ水力発電所付近では、大型の風力やメガソーラーがあります。発電開始当初には、電圧上昇抑制が働いておりました。系統電圧が高くなってしまい、当発電所での発電が抑制せざるを得ない状況が続きました。

そこで、前報でお伝えした通り、電力会社との折衝を経て、柱上トランスを追加し、電圧の整定値を高めることで、電圧上昇抑制を回避しました。柱上トランスを追加工事後、ノイズの混入が大きくなったため、アースの強化工事を行うなどの対応も行いました。その結果、日別発電量を大きくすることができました。

上記の日別発電量で、この冬期に水量が減少して、発電量が低下している部分があります。水量が低下した原因をヒアリングすると淡路名産の海苔の生産が減少していることが要因ではないかということです。海苔の生産時に多くの水を使うそうです。

前年２０１８年度の全国的な海苔の生産量は、半世紀ぶりの不作であったそうです。海水温が高いことなどが原因のようですが、２０１９年度も不作が続いているのかもしれません。

⇒　淡路調整池マイクロ水力発電所の過去記事へ

豊田市高岡配水場マイクロ水力発電所のようす

高岡配水場マイクロ水力発電所は、愛知県営水道尾張東部浄水場から豊田市高岡配水場へ自然流下で流入する水の余剰圧力（落差）を利用して発電しております。

２０１９年５月１０日の豊田市長さまによる開所式以来の発電のようすをお伝えします。

現在の高岡配水場マイクロ水力発電所です。

－

―

開所式以来の発電状況

開所式以来の月別の発電量を示します。２０１９年７月には、落雷による配水場設備の不具合があったため、（その間発電を停止し）発電量が低下しました。8月には、お盆の休みがあり、その間発電量が低下しました。豊田市ですので、自動車工場が長期休業に入ると、帰省の影響で極端に給水量が減るようです。

それ以外は、月間１０,０００kWh強の発電量がコンスタントに得られております。

―

これまで約８０MWhの発電量が得られており、約４２トンのCO2削減に貢献しております。

今後も発電システムの安定稼働に努め、CO2削減に貢献してまいります。

⇒　豊田市高岡配水場マイクロ水力発電所の関連記事

富田林市上原減圧水槽での建柱のようす

富田林市上原減圧水槽マイクロ水力発電所の系統連系を行うための電柱を立てました。この電柱を経由して、電力会社の電力網につなぎこみます。

－

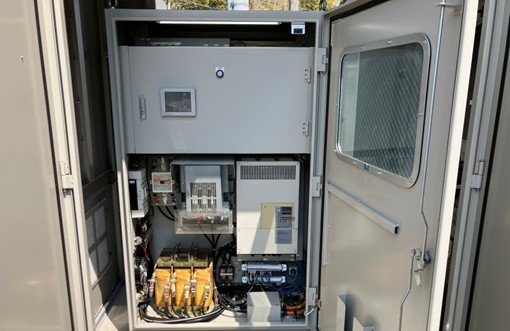

システム制御盤の設置のようす

富田林市上原減圧水槽でのマイクロ水力発電機器を制御し、系統連系を行うためのパワーコンディショナーを内蔵したシステム制御盤を設置しました。

―

マイクロ水力発電機の設置のようす

地下ピット内にマイクロ水力発電機を搬入し、設置しました。

―

－

上原減圧水槽の更新工事と同時に進めておりますので、その完成に合わせ３月の発電開始を予定しております。

⇒　上原減圧水槽マイクロ水力発電所の関連記事へ

浅麓水道企業団追分調整池にマイクロ水力発電を導入します

浅麓水道企業団様では、環境にやさしい水道システムの構築を目指し、マイクロ水力発電の導入促進などの再生可能エネルギーの活用を検討されてこられました。

このたび、浅麓水道企業団追分調整池（長野県北佐久郡軽井沢町）において、未利用エネルギーを有効活用したマイクロ水力発電事業を当社との官民共同で実施いただくこととなりました。

当社は、追分調整池にマイクロ水力発電システムを設置した上で、「電気事業者による再生可能エネルギー電気の調達に関する特別措置法(平成２３年法律第１０８号)」（再エネ特措法）に基づき、発電した電気を電気事業者に売却いたします。浅麓水道企業団様へは、発電量に応じた施設利用料をお支払いいたします。

マイクロ水力発電を導入する追分調整池のようすです。

―

追分調整池マイクロ水力発電の概要

追分調整池マイクロ水力発電所は、浅麓水道企業団西区調整池から追分調整池へ流下する水の余剰エネルギーを有効活用いたします。両調整池の間には、約８０ｍの落差が存在します。管損失などを考慮すると約４２mの有効落差があるものとみられます。

追分調整池への流入流量は、約１０,２３０㎥／日（平成３０ 年３ 月１ 日から平成３１ 年２ 月２８ 日までの平均値）で、時間当たりでは３４０～５００㎥となります。

これらの有効落差と流入流量を利用して発電いたします。年間１９８ＭＷｈの発電量が期待でき、年間９１トンのＣＯ２削減を予想しています。

-

追分調整池への流入管路から分岐して御代田町へ給水しているため、 御代田町への給水の圧力として０．３Mpa 以上確保することが条件となっております。 御代田町への給水圧力を確保するため、追分調整池マイクロ水力発電所では、発電システム上流の圧力を一定値以上に保つ、１次圧制御を導入いたします。これは、当社発電システムのインバータ制御を活かしたものです。

―

追分調整池マイクロ水力発電所の完成イメージ

追分調整池マイクロ水力発電所の完成イメージです。地下の流入管を立ち上げ、地上に発電機室を設けます。発電機室には、当社２２kWクラスの発電機を導入いたします。

 －

２０２０年度上期に竣工の予定です。

火入れ式から１ヵ月経過しました

吹田市佐井寺配水場マイクロ水力発電所は、発電開始となる火入れ式（２０１９年１１月１日）から１ヵ月が経過し、順調に運転を続けています。

 －

１ヵ月間の日別発電量推移

日による配水場への流入量変化はあり発電量は変化しますが、１日あたり４５０～５００kWhを発電しております。火入れ式以降１か月間での発電量は、約１４MWhとなりました。

⇒　吹田市佐井寺配水場マイクロ水力発電所の関連記事はこちらへ

『持続可能な社会の実現に向けて』

エコプロ２０１９が開催中です。

小間番号 : ３－０２０にて、マイクロ水力発電機の実機を展示しております。

ぜひ、この機会にご覧ください。

■会　期：２０１９年１２月５日（木）～７日（土） 10:00～17:00 ■会　場：東京ビッグサイト 西１～４ホール ■入場料：無料（登録制）エコプロ２０１９［第２１回］

-

１２月５日の来場者数は５３,９８９人、１２月６日は５７,５３１人とのことです。SDGｓへの関心の高さがうかがえます。



上水道から再エネ　「マイクロ水力発電脚光」

２０１９年１２月５日の読売新聞大阪版にて、

上水道の余剰エネルギー利用した「マイクロ水力発電」の自治体での採用が増えているとして、吹田市佐井寺配水場マイクロ水力発電所の取り組み事例が紹介されました。

読売新聞HPへ



今年度もエコプロ２０１９に出展いたします

今年度も『持続可能な社会の実現に向けて』をテーマにSDGs関連の情報発信が行われます。小間番号 : ３－０２０にて、マイクロ水力発電機の実機展示をいたします。

ぜひ、展示サイトへお立ち寄りください。

―

【開催概要】　エコプロ２０１９［第２１回］ ■会　期：２０１９年１２月５日（木）～７日（土） 10:00～17:00 ■会　場：東京ビッグサイト 西１～４ホール ■入場料：無料（登録制）エコプロ２０１９［第２１回］ ―

前年度の展示のようすです。係員より事例のご紹介などをさせていただいております。



富田林市上原減圧水槽マイクロ水力発電所の地下ピット工事のようすです。

富田林市上原減圧水槽マイクロ水力発電所の工事が進み、発電機を設置する地下ピットができました。

―

地下ピットへの配管や電線管の埋設も進みましたので、地下ピットを埋め戻ししました。

－

地下ピットの横にマイクロ水力発電システムのシステム制御盤を設置するための基礎工事を行いました。

－

今年度中の発電開始に向け、予定通り工事は進んでいます。

⇒　上原減圧槽マイクロ水力発電所の関連記事へ

北杜市須玉第二減圧槽にマイクロ水力発電システムを設置

北杜市須玉第二減圧槽での工事が進み、マイクロ水力発電システムが設置されました。

－

すでに事業計画認定もおりておりますが、北杜市様のご都合により２０２０年度の発電開始となります。



相馬地方広域水道企業団の大野台浄水場マイクロ水力発電所は、台風１９号の影響で発電停止していました

2019年10月に日本に上陸した台風19号の影響による道路損傷に伴い、道路に埋設されていた導水管が破損しました。結果、大野台浄水場への原水流入が不能となり、発電機も停止しておりました。

-

発電を再開

導水管の復旧も進みましたので、発電機器の点検や部品交換を行った上、発電再開を行いました。

発電所自体には、台風による影響はありませんでした。

‐

元々予定していたメカニカルシールの交換も実施しました。

矢板市寺山浄水場マイクロ水力発電には水利権の登録が必要

矢板市寺山浄水場マイクロ水力発電所は、寺山ダムからの導水を利用して発電します。

－

発電施設の設置位置が、浄化設備の手前となるため、水利権登録が必要となります。

⇒ ２０１８年５月９日の記事（「水道施設での水力発電における「水利使用」手続き」）を参照ください。

―

河川管理者である栃木県と協議の上、水利権登録申請を行い、登録されました。

―

水利権登録が完了しましたので、引き続きマイクロ水力発電の事業計画認定の申請を行いました。

―

固定買取価格制度を活用するには、経済産業省の「事業計画認定」が必要です

「電気事業者による再生可能エネルギー電気の調達に関する特別措置法（以下、FIT法）」を活用し売電を行う場合、経済産業省から再生可能エネルギー発電設備についての設備認定を受ける必要がありました。２０１７年（平成２９年）４月に行われたFIT法の改正施行に伴い、新たに事業認定としての要件が加わったため、従来の「設備認定」に代わり「事業計画認定」を取得することになっています。

―

「事業計画認定」の取得フローは

経済産業省から「事業計画認定」を取得するには、送配電事業者（電力会社）との「接続契約」の締結が認定に先立ち必要となっています。まずは、送配電事業者（電力会社）との協議を行い、送配電事業者（電力会社）に接続申込を行います。 先に「接続契約」が締結されないと「事業計画認定」の取得ができず、事業計画認定を受けた日付で売電単価が確定するため、「事業計画認定」が取得できないと、売電単価・調達期間が決まりません。 次に「事業計画認定」の申請を行います。２０１９年４月１日以降は、「事業計画認定」の申請時に「接続契約書」の提出が必須となっています。（２０１９年４月１日以前では、「事業計画認定」申請後の提出も認められていました。）

―

矢板市寺山浄水場マイクロ水力発電所の事業計画認定がおりました

上記手続きを行い、矢板市寺山浄水場マイクロ水力発電所の事業計画認定をいただきました。

 ―

事業計画認定がおり、すぐにでも発電所を設置して発電開始したいところですが、寺山浄水場のある北関東では、再生可能エネルギー発電設備を接続するための送電容量に余裕がなく、送電網の増強工事が計画されています。その結果、発電所設置と発電開始は、２０２０年度となる予定です。

北杜市須玉第二減圧槽にてマイクロ水力発電所の設置工事を始めました

当社マイクロ水力発電システムの導入が決まっている北斗市須玉第二減圧槽で、マイクロ水力発電所設置工事を始めました。

北杜市須玉第二減圧槽マイクロ水力発電所は、須玉第一減圧槽から須玉第二減圧槽に流入する水の残存エネルギーを利用して発電します。利用する落差は約３６mで、流量は平均２５７㎥／hrです。予想される発電電力量は、年間１４８MWhとなります。

―

須玉第二減圧槽手前の地下弁室に設置します。施工前のようすです。

―

地下弁室から外部に電線を通すための貫通穴をあけるのですが、その前に壁面内の埋設物をレントゲン撮影でチェックしました。

―

埋設物のない部分を確認し、貫通穴をあけました。

―

１１月末をめどに設置工事を進めています。



吹田市佐井寺配水場マイクロ水力発電所が稼働しました

前回報告から試運転調整を経て、令和元年１１月１日より佐井寺配水場マイクロ水力発電所がいよいよ発電を開始しました。

―

吹田市水道部様による火入れ式を開催

発電開始に先立ち、吹田市水道部様による火入れ式が開催されました。

まずは、吹田市水道事業管理者様のご挨拶からスタートしましした。吹田市様の低炭素社会への転換に対する意気込みと本事業への期待をお話しいただきました。

当社としましても、地元である吹田市での発電システム導入に対し、感謝の意をお伝えしました。

―

 つづいて、発電システムの起動に移りました。

令和元年１１月１日１１時１１分に水道事業管理者様が起動スイッチをONにし、発電が開始されました。今後、年間１５６MWｈの発電量が期待されます。

―

参加いただきました吹田市水道部職員の方々にも興味を持ってご覧いただきました。

―

当社としては、吹田市の低炭素化に寄与できるよう、発電システムの維持管理に努めてまります。

⇒　吹田市佐井寺配水場マイクロ水力発電所の関連記事はこちらへ

固定買取価格制度を活用するには、経済産業省の「事業計画認定」が必要です

「電気事業者による再生可能エネルギー電気の調達に関する特別措置法（以下、FIT法）」を活用し売電を行う場合、経済産業省から再生可能エネルギー発電設備についての設備認定を受ける必要がありました。２０１７年（平成２９年）４月に行われたFIT法の改正施行に伴い、新たに事業認定としての要件が加わったため、従来の「設備認定」に代わり「事業計画認定」を取得することになっています。

―

「事業計画認定」の取得フローは

経済産業省から「事業計画認定」を取得するには、送配電事業者（電力会社）との「接続契約」の締結が認定に先立ち必要となっています。まずは、送配電事業者（電力会社）との協議を行い、送配電事業者（電力会社）に接続申込を行います。 先に「接続契約」が締結されないと「事業計画認定」の取得ができず、事業計画認定を受けた日付で売電単価が確定するため、「事業計画認定」が取得できないと、売電単価・調達期間が決まりません。 次に「事業計画認定」の申請を行います。２０１９年４月１日以降は、「事業計画認定」の申請時に「接続契約書」の提出が必須となっています。（２０１９年４月１日以前では、「事業計画認定」申請後の提出も認められていました。）

―

富田林市上原減圧水槽マイクロ水力発電所の事業計画認定がおりました

上記手続きを行い、富田林市上原減圧水槽マイクロ水力発電所の事業計画認定をいただきました。

―

現在、発電システムを収めるピット工事中です。

―

今年度中の竣工～発電開始を目指します。

⇒　上原減圧槽マイクロ水力発電所の関連記事へ

吹田市佐井寺配水場マイクロ水力発電所で水質検査適合

吹田市佐井寺配水場マイクロ水力発電所での機器設置が完了しました。

―

いよいよ通水して、発電の試運転に移るのですが、その前に今回新設した管の洗浄を行った上、通水した水の水質検査を実施しました。新設した発電システム通過した水の採取のようすです。

―

水道水は、水道法第４条の規定に基づき、厚生労働省の「水質基準に関する省令」で規定する水質基準に適合する必要があります。

採取した水に対し、規定された水質基準５１項目のテストを行った結果、水質基準への適合が確認できました。

―

系統電力網への連系

 発電システムへの通水が可能となり、発電のテストができる状況になりました。そこで、電力会社による系統電力網への連系チェックを行っていただきました。

―

これで系統電力網に発電した電力を流せるようになりました。

今後、試運転調整を行い、１１月から運用を開始いたします。

⇒　吹田市佐井寺配水場マイクロ水力発電所の関連記事はこちらへ

長岡京市北ポンプ場マイクロ水力発電所は、稼働開始から１８ヵ月経過

長岡京市北ポンプ場マイクロ水力発電所は、稼働を開始してから１８ヵ月が経過しました。

現在の長岡京市北ポンプ場マイクロ水力発電所のようすです。

―

昨年度は、近畿地方での地震や台風直撃がありましたが、今年度は大きな災害にあうことなく順調に稼働しております。

稼働開始から１８ヵ月間の月別発電量です。

―

１８ヵ月間の 総発電量は、約２５５MWｈとなりました。電力のCO2排出係数を0.000518（t-CO2/kWh）として、CO2削減量は、１３２トンとなりました。

⇒　長岡京市北ポンプ場マイクロ水力発電所の過去記事へ

産経新聞で吹田市佐井寺配水場でのマイクロ水力発電事業が紹介されました

２０１９年１０月２４日付の「産経新聞」にて、吹田市佐井寺配水場でのマイクロ水力発電事業の１１月からの開始について報道されました。

産経新聞社の関連HPへ

富田林市上原減圧水槽にてマイクロ水力発電所の設置工事を始めています

 ２０１９年４月に富田林市様と導入に関する協定を結んだ上原減圧槽マイクロ水力発電所の設置工事を進めています。

上原減圧槽マイクロ水力発電所の発電出力は平均３３．９kWで、年間２８８MWhの発電量を想定しております。

―

減圧槽と道路の間を利用して発電システム用の地下ピットを設けます。

―

発電システム用地下ピット工事を進めています

設置場所の掘削～基礎施工のようすです。

 ―

鉄筋組みのようすです。

―



吹田市佐井寺配水場マイクロ水力発電所の発電機およびシステム制御盤を据付けました

前報までにお伝えしておりました地下ピットにマイクロ水力発電システムの機器を据付けました。（前報はこちらへ）

―

まずは、発電システム全体を制御するシステム制御盤の据付のようすです。佐井寺配水場には、２台のマイクロ水力発電機を設置しますので、システム制御盤も２台設置しました。トランスとシステム制御盤を設置し、上部から収納ボックスをかぶせて据付けました。

―

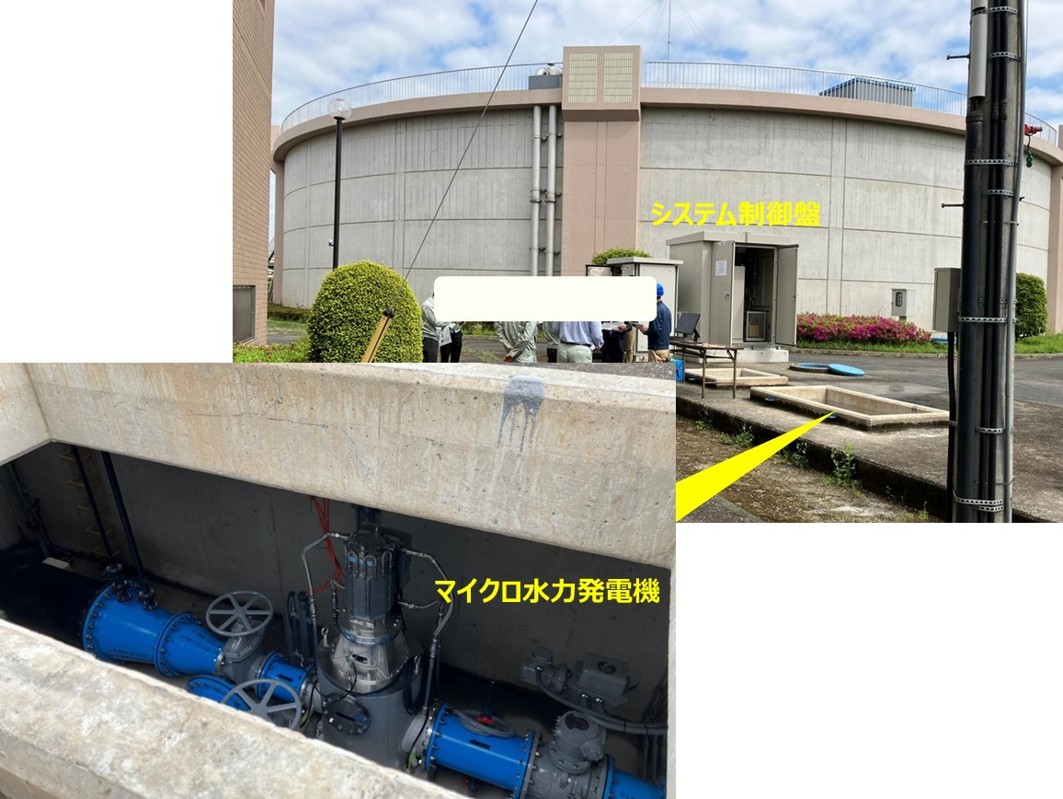

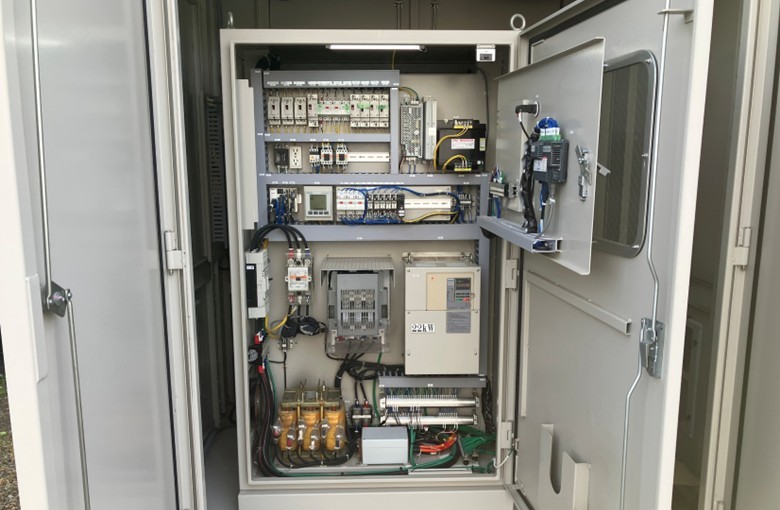

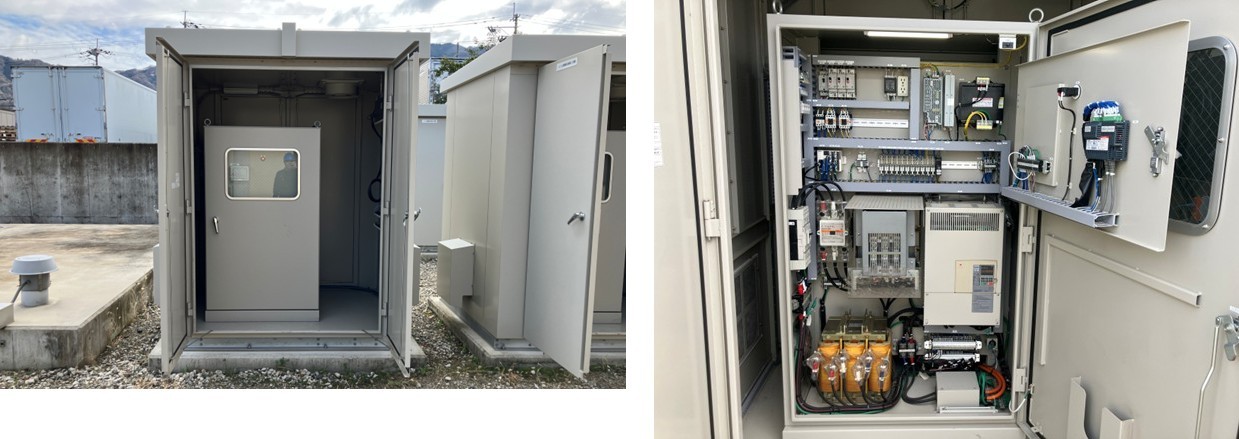

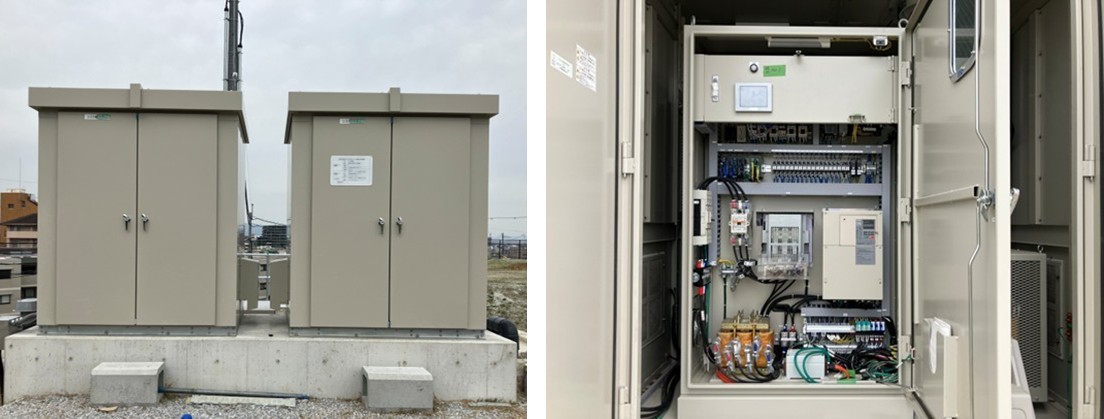

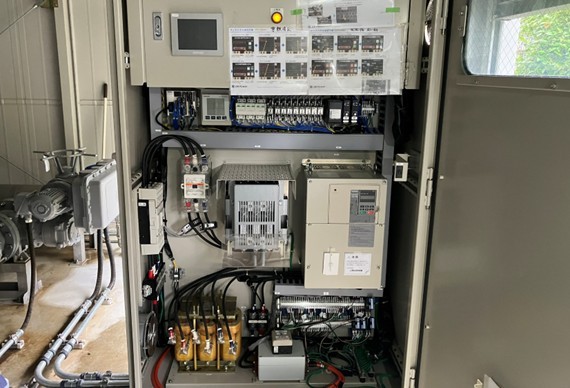

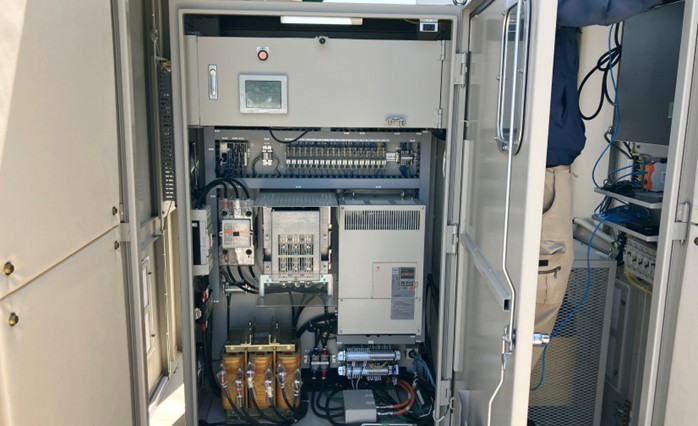

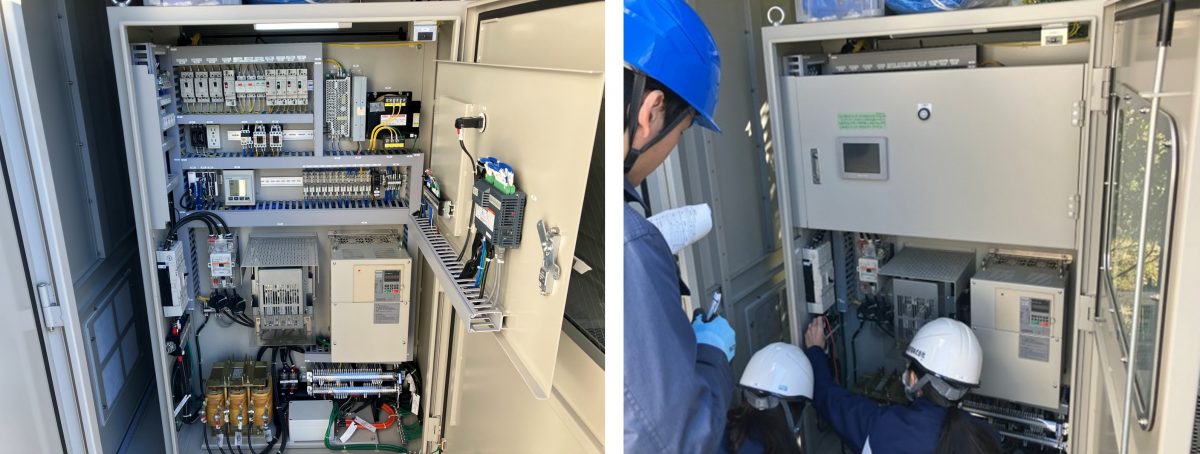

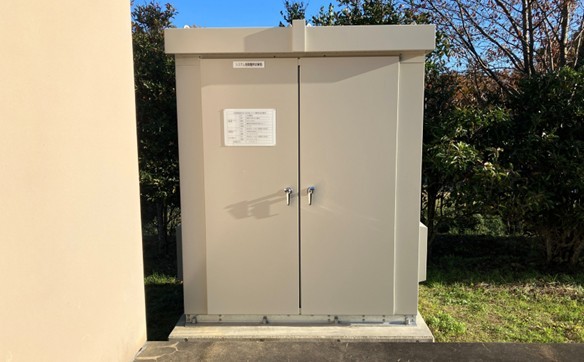

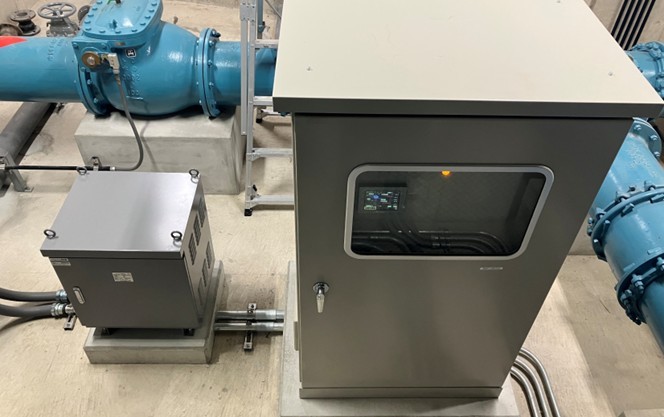

システム制御盤の設置後のようすです。

―

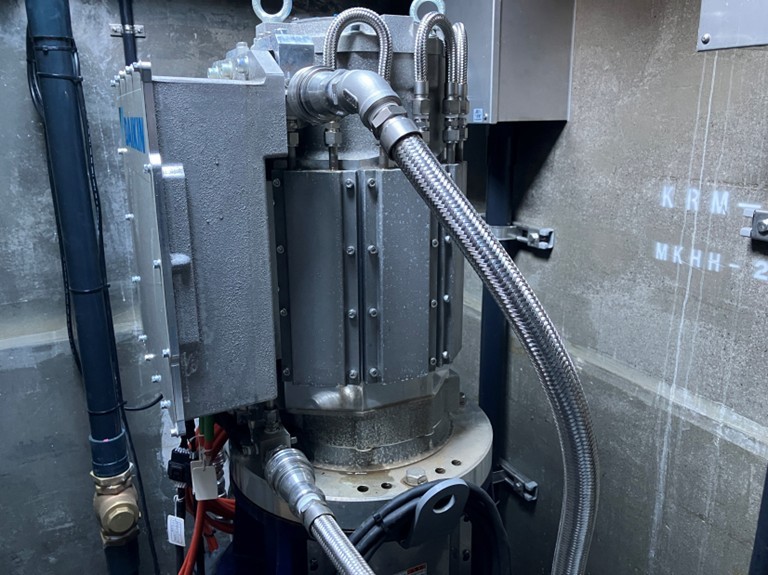

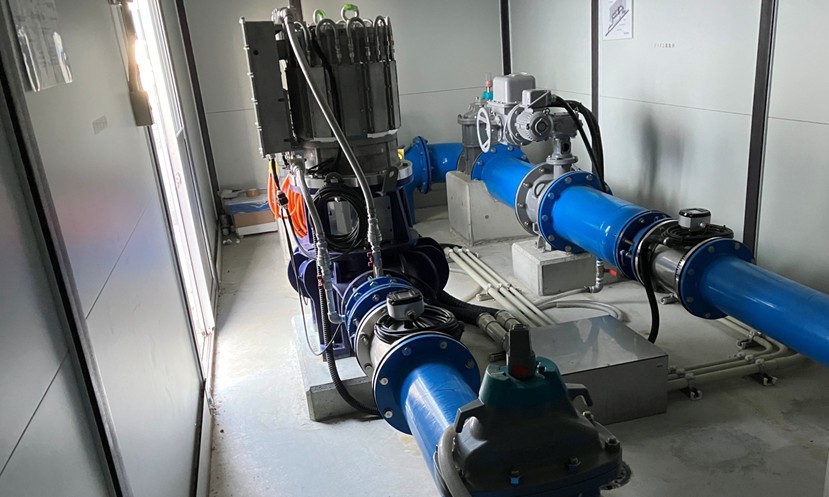

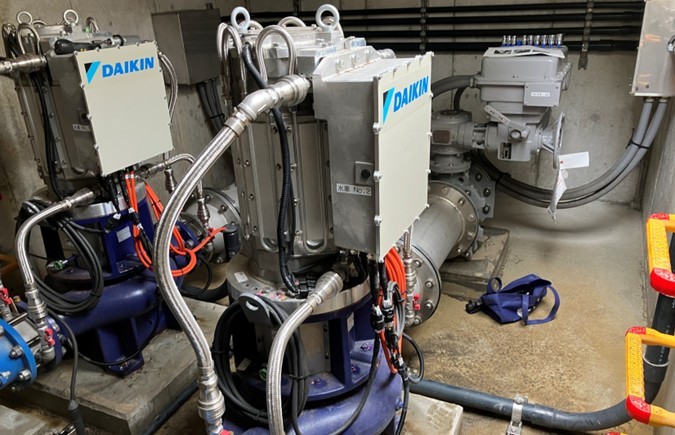

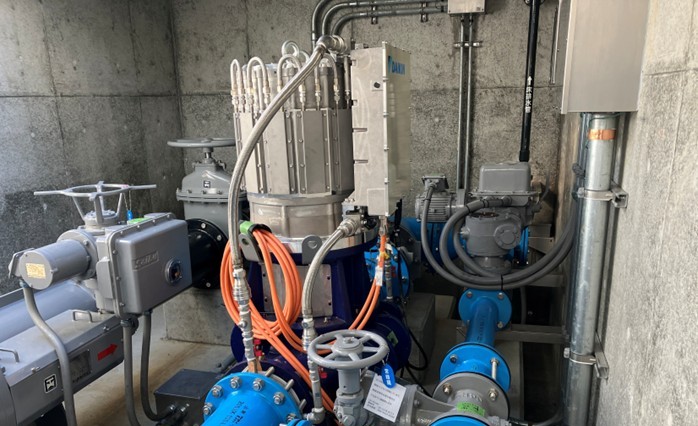

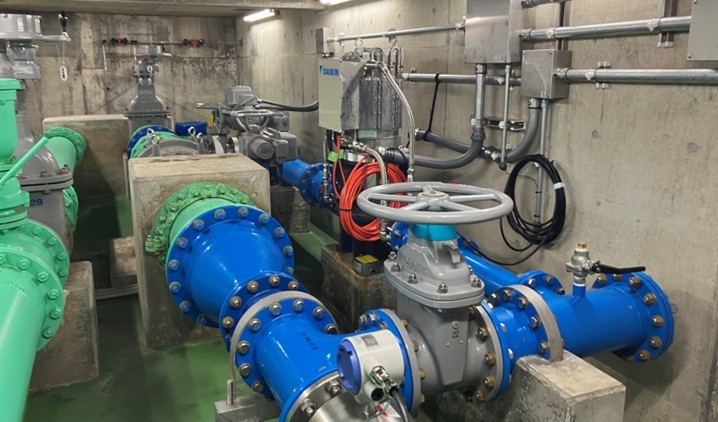

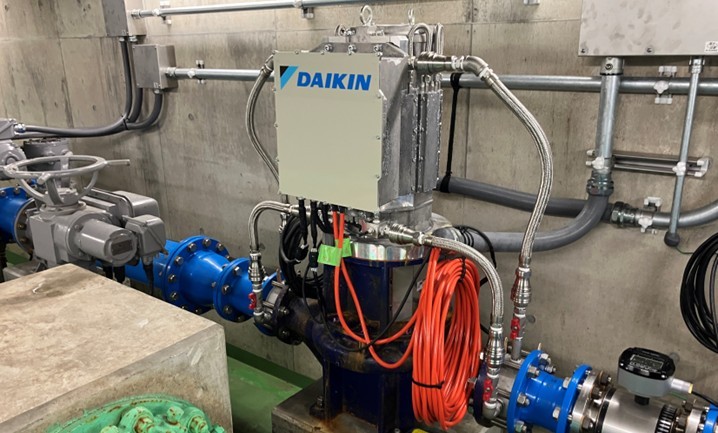

つづいて、ピット内でのマイクロ水力発電機、電動弁、流量計の設置のようすです。

―

この後、電気配線などを行います。

また、配管洗浄を実施の上、水質検査も実施します。

⇒　吹田市佐井寺配水場マイクロ水力発電所の関連記事はこちらへ

木更津市中台浄水場マイクロ水力発電所が運転開始から６カ月経過しました

木更津市中台浄水場マイクロ水力発電所は、上烏田浄水場から送水されてくる水の余剰エネルギーを活用して発電を行っています。（詳細は、こちらから）

―

２０１９年３月２７日に発電を開始し、６カ月が経過しました。現在のようすです。

―

中台浄水場マイクロ水力発電所の最大発電出力は、１９．９ｋＷとなっています。

発電開始から６カ月間の日別の発電量を示します。

―

日々安定的な発電量が得られております。ただし、９月３日に発生した落雷で部品交換を行う必要があったため、９月４日～９月９日は発電を停止しました。

この６ケ月間の発電量は、８２MWｈでした。電力のCO2排出係数を0.000518（t-CO2/kWh）とすると、約４２トンのCO2削減に貢献できたことになります。

⇒　木更津市中台浄水場マイクロ水力発電所の過去記事へ

矢板市寺山浄水場マイクロ水力発電所の接続契約を締結

矢板市様と協定を締結し進めております寺山浄水場マイクロ水力発電所での系統電力網への接続契約を２０１９年９月２４日付にて東京電力との間で締結しました。

―

系統連系は遅延

 接続契約を締結しましたが、東京電力より系統連系遅延の連絡が届きました。理由は、栃木県北部地域での発電設備計画が増え、系統連系余力がなくなる見通しになったためです。

―

―

寺山浄水場マイクロ水力発電所は、出力１９．９ｋWで、低圧連系です。低圧についても余力がなくなったということです。今後、東京電力による連系余力増加ため配電線の太線化工事および設備工事を実施するとのことです。

寺山浄水場マイクロ水力発電所は、今年度中に発電開始する予定でしたが、来年度にずれ込むことになりそうです。

―

追記

２０１９年１０月１１日の日経新聞トップ記事でも、送電線の空き容量が不足していることが報じられています。日経新聞の調査では、東日本で５割の送電線が容量不足とのことです。



神戸市福谷中層配水池マイクロ水力発電所

神戸市福谷中層配水池マイクロ水力発電所は、有効落差４１m、流量３００㎥/hで最大発電電力２４．１kWのシステムです。

―

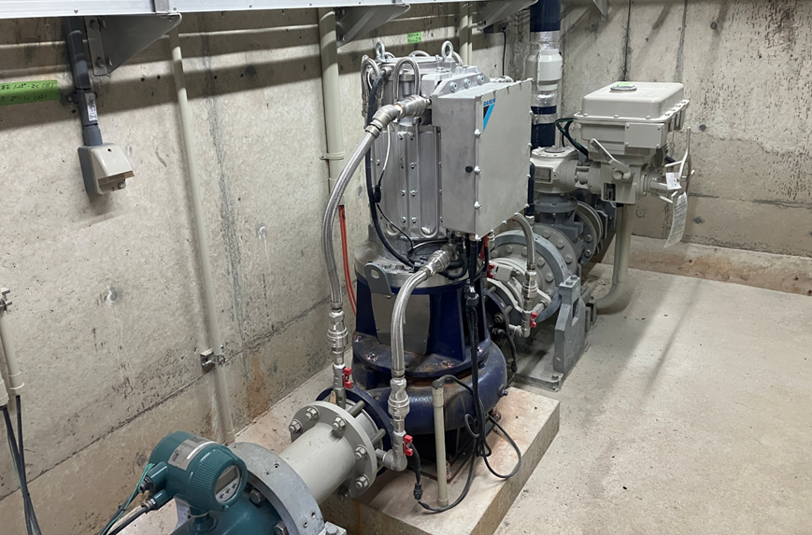

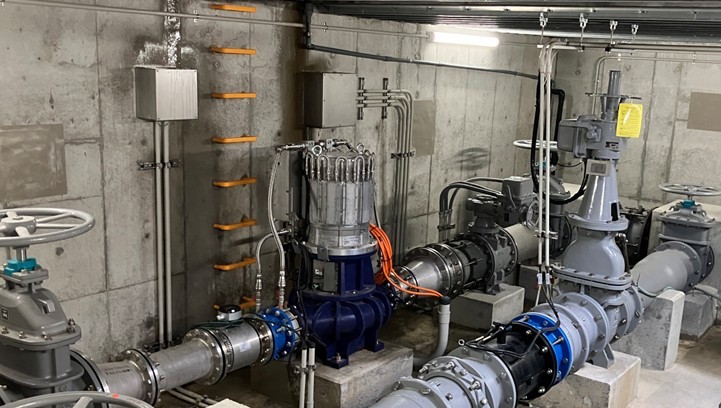

マイクロ水力発電機は、流入弁室地下ピット内に設置されています。

―

―

稼働開始から４２ヶ月経過

神戸市福谷中層マイクロ水力発電所は、発電を開始してから４２か月が経過しました。その間の総発電量は、約７００MWｈとなりました。

―

電力のCO2排出係数を0.000518（t-CO2/kWh）とすると、発電開始からこれまでのCO2削減量は３６２トンとなりました。今後も維持管理に努め、CO2削減に貢献してまいります。

―

⇒　神戸市福谷中層配水池マイクロ水力発電所の関連記事へ

固定買取価格制度を活用するには、経済産業省の「事業計画認定」が必要です

「電気事業者による再生可能エネルギー電気の調達に関する特別措置法（以下、FIT法）」を活用し売電を行う場合、経済産業省から再生可能エネルギー発電設備についての設備認定を受ける必要がありました。２０１７年（平成２９年）４月に行われたFIT法の改正施行に伴い、新たに事業認定としての要件が加わったため、従来の「設備認定」に代わり「事業計画認定」を取得することになっています。

―

「事業計画認定」の取得フローは

経済産業省から「事業計画認定」を取得するには、送配電事業者（電力会社）との「接続契約」の締結が認定に先立ち必要となっています。まずは、送配電事業者（電力会社）との協議を行い、送配電事業者（電力会社）に接続申込を行います。 先に「接続契約」が締結されないと「事業計画認定」の取得ができず、事業計画認定を受けた日付で売電単価が確定するため、「事業計画認定」が取得できないと、売電単価・調達期間が決まりません。 次に「事業計画認定」の申請を行います。２０１９年４月１日以降は、「事業計画認定」の申請時に「接続契約書」の提出が必須となっています。（２０１９年４月１日以前では、「事業計画認定」申請後の提出も認められていました。）

―

吹田市佐井寺配水場マイクロ水力発電所の事業計画認定がおりました

上記手続きを行い、当社も吹田市佐井寺配水場マイクロ水力発電所の事業計画認定をいただきました。

―

２０１９年１０月末での発電開始を予定しております。

⇒　吹田市佐井寺配水場マイクロ水力発電所の過去記事へ

山梨県エネルギー局・企業局による「クリーンエネルギーフェア２０１９」に参加

２０１９年９月２０日に『やまなしプラザ』（山梨県甲府市丸の内１－６－１） にて、山梨県エネルギー局・企業局主催の「クリーンエネルギーフェア２０１９」が開催されました。

本イベントは、やまなしエネルギービジョンの実現に向け、クリーンエネルギー発電の導入促進を図ることを目的としたもので、様々な団体によるクリーンエネルギー関連の講演やパネル展示が行われました。

当社からもマイクロ水力発電のパネル展示を行いました。

―

クリーンエネルギーに関心の高いお客様に多数ご来場いただきました。

宮川浄水場マイクロ水力発電所の３月～８月の発電

熱海市宮川浄水場マイクロ水力発電所は、２０１９年２月に試運転を完了し、発電を続けております。現在の熱海市宮川浄水場マイクロ水力発電所のようすです。

―

流量は０．０９５５㎥/s、有効落差は３３．２ｍが見込まれ、年間発電量は１６１MWhを想定しております。

２０１９年３月～８月までの６カ月間の発電量推移です。約７８MWhの発電量が得られました。

―



台風１５号の影響

２０１９年９月９日に関東地方を直撃し大きな被害をもたらした台風１５号により、取水河川である宮川も大幅な増水がありました。

マイクロ水力発電システムへのごみの流入が増えたため、一時発電を中断しました。下の写真は、台風通過後の取水口のごみ取り用ネット部分ですが、土砂等の堆積が見られます。通常の川の水位を大幅に越える増水の跡が垣間見られます。

―

台風通過後、ネット部分の清掃および修復を行い、現在は発電を再開しております。

―

⇒　熱海市宮川浄水場マイクロ水力発電所についての記事はこちらから

木更津市中台浄水場付近での激しい落雷

横浜スタジアムでのDeNA―阪神戦が落雷により中断された９月３日の夜遅く、木更津市付近でも激しい落雷がありました。

雷サージが発生し、一部の部品に影響がありましたので、中台浄水場マイクロ水力発電所の発電を中断しました。

発電中止とともに水の流路がバイパス管に自動で切り替わりますので、水運用には支障はありませんでした。

 その後、部品を取り換え、無事に発電を再開しております。

―

台風１５号の影響

部品交換は、当初９月９日に実施する予定でした。しかし、９月９日朝方に台風１５号が関東地方を直撃し、東京から千葉への交通が遮断されたため、交換作業は一日ずれ込みました。

中台浄水場マイクロ水力発電所には、台風による被害はありませんでしたが、周辺には台風１５号の爪痕が残っていました。

―

千葉県内ではかなりの被害が出ているようですが、早期に復旧することをお祈りします。

⇒　木更津市中台浄水場マイクロ水力発電所の過去記事へ

神戸市藤原配水場マイクロ水力発電所が運転開始から１８カ月経過しました

神戸市藤原配水場マイクロ水力発電所は、上流の平田配水池から藤原配水場へ水が流入する際の余剰エネルギーを使って発電しています。稼働開始から１８ヵ月が経過しました。

■有効落差　約３１ｍ ■藤原配水池入水量 　約７７００㎥／日 ■最大発電出力　１９．９kW

―

１８ヵ月経過での発電状況

神戸市藤原配水場マイクロ水力発電所の１８ヵ月間にわたる月別発電量の推移を示します。

 ―

１８ヵ月間で約１８９MWhの電力量をうみだしています。

⇒　神戸市藤原配水場マイクロ水力発電所の過去記事へ

砺波市上中野配水場マイクロ水力発電所について

上中野配水場マイクロ水力発電所では、砺波広域圏事務組合・松島浄水場から砺波市・上中野配水場内の配水池への送水における余剰エネルギーを活用し、発電を行っています。

―

浄水場から配水池までの有効落差は約４１m、流量は１００００㎥／日です。最大発電電力は２６．６kWで、年間２３０MWhの発電量が期待されます。

―

３０ヵ月経過での発電状況

上中野配水場マイクロ水力発電所は、２０１７年３月から稼働しています。稼働から３０カ月が経過しました。これまでの総発電量は５８０MWhとなり、想定通りの発電量が得られています。電力のCO2排出係数を0.000518（t-CO2/kWh）とした場合、３００トンのCO2削減に寄与したことになります。

―

⇒　上中野配水場マイクロ水力発電所に関する記事はこちら

吹田市佐井寺配水場マイクロ水力発電所の地下ピットのコンクリート打設

２０１９年８月６日記事「吹田市佐井寺配水場マイクロ水力発電所の工事状況」の続きです。

発電機室用の地下ピット部分ができあがりました。

―

以下、地下ピット工事のようすです。

配筋の終わった地下ピットに型枠を取り付け、生コンを流し込みました。

―

生コン注入中です。

―

仕上げのようすです。

―

夏期休暇中にコンクリートを乾燥させ、型枠を取り外しました。

地下ピットが完成しました。

―

地下ピットの埋め戻し作業です。

―

⇒　吹田市佐井寺配水場マイクロ水力発電所の過去記事へ

西奈配水場マイクロ水力発電所で生み出された電力は地産地消されています

２０１８年１０月１５日記事（クリック）でもご紹介したように、西奈配水場マイクロ水力発電所は、静岡市様が進める「エネルギーの地産地消事業」と連携しております。

西奈配水場マイクロ水力発電所でつくられた電力は、静岡市様指定の地元電力小売り事業者を経由して、静岡市公共施設で消費されています。

―

家庭での余剰太陽光電力も買い取りへ

 西奈配水場での水力発電の他にも、市内ごみ焼却場で発電した電力が、公共施設で既に利用されています。

そうした中、地産地消事業のさらなる拡大を狙い、家庭における卒FITの太陽光発電余剰電力の買い取りを始めることが、静岡市様から発表されています。（クリック）

対象は、静岡市内の固定価格買取期間が満了した太陽光発電の余剰電力です。買い取り期間は、２０１９年１１月〜２０２４年３月３１日までとなっており、買取価格は、税込み１０円／kWhとなっています。買い取った電力は、市内小中学校で活用するとのことです。

この取り組みにより、「環境負荷の低減」×「経済の地域内循環」×「市民参画機会の創出」の実現を目指しています。

電力の買い取りや配電の業務は、地元小売り電気事業者に委託して進めることになりますが、自治体先導による先端地産地消事例として注目されます。

―

⇒　静岡市西奈配水場マイクロ水力発電所の関連記事へ

西奈配水場マイクロ水力発電所は、静岡市HPでも紹介いただいております

２０１９年７月３０日に発電開始式典を行いました静岡市西奈配水場マイクロ水力発電所は、静岡市のHPでもご紹介いただいております。

（http://www.city.shizuoka.jp/752_000008.html）

―

徳川家康ゆかりの静岡市デザインマンホール

江戸幕府をおこした徳川家康が、将軍職を子の秀忠に譲った後に移り住んだのが、現在の静岡市にある駿府城です。隠居後も政治の実権を握り、駿府城をは”大御所政治”の舞台となりました。

西奈配水場マイクロ水力発電所がある静岡市では、家康入城四百年記念マンホール蓋や駿府城をデザインした仕切弁蓋を見ることができます。

 ―

家康の遺言により遺体が埋葬されたのが、久野山東照宮です。

久能山東照宮の社殿は、権現造、総漆塗りで国宝に指定されています。表参道からは、１１５９段の石段を登るので、ちょっとした運動になります。一度訪れられてはいかがでしょうか。

―

⇒　関連記事：ちびまる子ちゃんをあしらった「静岡市のデザインマンホール」へ

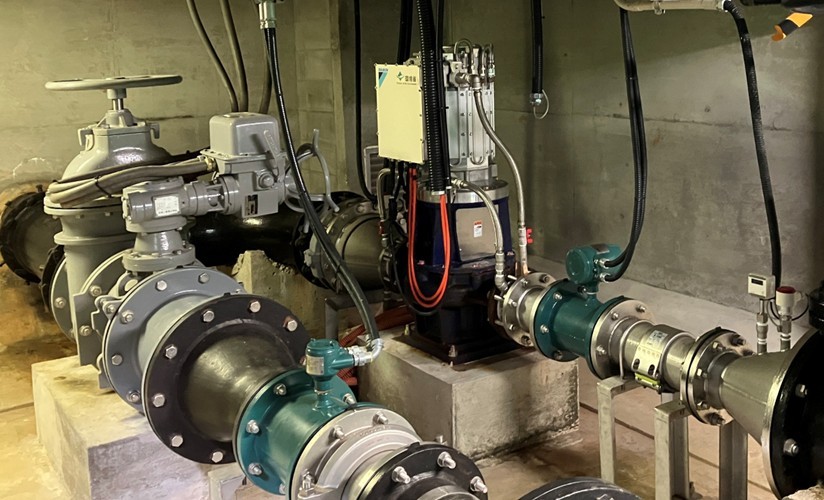

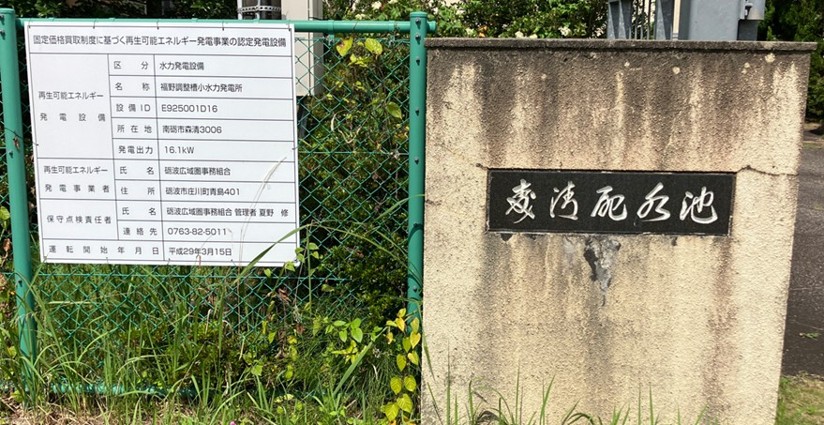

富山県・砺波広域圏福野調整槽マイクロ水力発電所は順調に稼働中

１年前（２０１８年８月記事）にもお知らせしました砺波広域圏事務組合福野調整槽マイクロ水力発電所は、その後１年間も順調に稼働を続けております。

年次点検を実施し、特に問題がないことを確認しました。

―

福野調整槽マイクロ水力発電所では、有効落差３３．９m、毎時２５９㎥の水のエネルギーを使い、最大１５．３kWの発電を行っています。調整槽への水の流入は、下流側の水の需要に合わせ制御され、調整槽の水位を見ながら行っています（間欠運転）。

２０１８年８月～２０１９年７月までの月間発電量推移です。この１年間では、前年度と同じく７６MWhの発電量を生み出しました。

―

⇒　砺波広域圏事務組合福野調整槽マイクロ水力発電所関連記事へ

吹田市佐井寺配水場マイクロ水力発電所の配管工事

佐井寺配水場マイクロ水力発電所における発電機室用地下ピットを設営するための配管工事を行いました。下図のように既設配管から発電システムにつなぐための管路を立ち上げました。

―

工事の様子です。

①既設管（元々のバイパス管）を切断し、②既設管のT字管部を９０度ひねって、立ち上げました。

―

続いて、縦向きにひねったT字管に③異径管ジョイントを取り付け、その先に④エルボーを取り付けました。最後に⑤仕切弁を接続しました。これを発電機室の両端で実施し、接続配管を立ち上げました。この配管部分に発電システムを取り付けていくことになります。

―

吹田市佐井寺配水場マイクロ水力発電所の発電機室地下ピット工事

接続配管の立ち上げに続いて、現在、発電機室地下ピット工事を進めています。

―

発電機室地下ピットの底板工事のようすです。

―

発電機室地下ピットの配筋工事のようすです。

―

発電機室地下ピット内の配管作業のようすです。

―

１０月の発電開始に向かい工事は予定通りに着々と進んでおります。

⇒　吹田市佐井寺配水場マイクロ水力発電所の過去記事へ

静岡市西奈配水場マイクロ水力発電所で発電開始式典を行いました

静岡市西奈配水場マイクロ水力発電所の試運転調整も完了し、２０１９年７月３０日に発電開始式典が開催されました。

まずは、静岡市公営企業管理者様からの主催者挨拶です。静岡市水道施設ではじめての水力発電導入への期待を述べていただきました。

―

つづいて、事業協力者として当社からもご挨拶させていただきました。

―

いよいよ、発電開始セレモニーです。公営企業管理者様と当社代表により発電機の起動が行われました。

－

―

今回の導入では、年間１３３MWhの発電量が得られるものと予想しております。住宅４４軒分の電力量であり、年間５７tのCO2の削減に寄与することになります。静岡市環境局様における「エネルギーの地産地消事業」とも連携し、発電された電力は、静岡市様施設で消費されることになっております。

⇒　静岡市西奈配水場マイクロ水力発電所に関する過去記事はこちら

矢板市寺山浄水場にマイクロ水力発電を導入します

矢板市様と当社は、水道施設の落差による位置エネルギーを利用したマイクロ水力発電事業を矢板市寺山浄水場にて実施いたします。

矢板市環境基本計画では、循環型エネルギー社会の実現に向けた施策の一つとして「公共施設への再生可能エネルギー施設の導入によるやいた再生可能エネルギー都市の創造」が掲げられており、本取り組みはその一つとなります。

当社は、矢板市様より寺山浄水場の土地を一部借り受け、当社負担によるマイクロ水力発電設備の設置およびマイクロ水力発電事業運営を行います。当社から矢板市様へは、水の余剰エネルギーの使用および土地使用等に対する対価をお支払いいたします。

―

寺山浄水場におけるマイクロ水力発電概要

上流の寺山ダムから寺山浄水場へ導水される水の余剰エネルギーを活用して発電を行います。寺山ダムと寺山浄水場には、６４．６ｍの高低差があり、送水量により有効落差は変化しますが、３０～５０ｍの有効落差を利用します。水量は、２００～３６０㎥／hとなります。

寺山浄水場マイクロ水力発電所での年間発電量は、１４０MWhを想定しております。電力のCO2排出係数を平成２８年度全国平均係数（0.000518（t-CO2/kWh））として、年間７２トンのCO2削減に貢献いたします。

－

矢板市役所で協定調印式を行いました

２０１９年７月２３日　矢板市役所にて「再生可能エネルギー導入（小水力発電）事業に関する協定」の調印式を行いました。

齋藤市長（写真左）からも、矢板市の負担なく再エネ導入できることや売電収益の還元への期待のコメントをいただきました。

当社としても、今回の取り組みを通して、矢板市様の環境将来像＜環境文化都市やいた　 人・自然・協働 みんなで創る 未来へつなげる＞に寄与してまいります。

―

２０１９年７月３０日の毎日新聞地方版でも掲載されました。



淡路調整池マイクロ水力発電所で電圧上昇抑制回避するための工事を行いました

２０１９年６月２０日の記事（「淡路調整池マイクロ水力発電所は３カ月経過」）にてお伝えしていた淡路調整池マイクロ水力発電所での電圧上昇抑制を回避するための工事を実施しました。

淡路島は、２０５０年までにエネルギー（電力）自給率を１００％にすることを目指しているだけに、すでに多くの再生可能エネルギー発電所が存在しています。結果、淡路調整池マイクロ水力発電所付近での系統電圧が高くなっており、当初の整定値２１６V（これ以下に発電機側電圧を抑えることが、系統電力網につなぐための条件）では、発電機の出力抑制が頻発する事態になっていました。

そこで、電力会社に相談の上、新たに柱上トランスを設置することで、整定値を２２４Vに高めることにしました。

淡路調整池マイクロ水力発電所は、明石海峡大橋を渡ってすぐの位置にあります。近辺の淡路島北端には、３０MWのメガソーラーや１２MWのウィンドファームが存在するため、系統接続容量の余裕が少ない状況となっています。

－

淡路調整池マイクロ水力発電所の発電機のようすです。特にトラブルもなく、稼働を続けております。

―

柱上トランスの増設工事のようす

２０１９年３月２０日に電力会社へ整定値変更に関する申請を行い、６月７日付で変更可能の回答をいただき、７月１７日に新たな柱上トランスの設置工事が実施されました。

電力会社による工事のようすです。１時間ほどで完了しました。

―

柱上トランス増設工事による効果

柱上トランス増設工事前後における１時間ごとの発電量の変化を示します。増設工事前には電圧上昇抑制のため発電量がおさえられていましたが、増設工事後は２１ｋＷ以上で安定して発電を続けていることがわかります。

－

柱上トランス増設工事前後における系統電圧の変化を示します。工事前は、整定値２１６Ｖを超えそうになると発電出力抑制を行っているため、整定値内に電圧をおさめていることがわかります。工事後は、新しい整定値２２４Ｖ以下で余裕をもって発電されており、発電出力抑制がかかっていません。

―

⇒　淡路広域水道企業団淡路調整池マイクロ水力発電所の関連記事はこちらへ

吹田市佐井寺配水場で建柱を行いました

吹田市佐井寺配水場マイクロ水力発電所の工事状況です。

まずは、発電所の設置位置付近の埋設物を調べる試掘を行いました。水道局施設は、建造年月日が古いものも多いです。追加工事分が図面に反映されておらず、図面ではわからない埋設物があったりします。そのため、試掘を行い、地中の埋設物の存在と位置を把握しておくことが重要です。

－

掘削場所の埋設物位置が確認できたので、工事を進めます。まずは、発電所から系統電力網へ電力線をつなぐための建柱から実施しました。下の写真が、建柱のようすです。

―

⇒　吹田市佐井寺配水場マイクロ水力発電所の過去記事へ

吹田市佐井寺配水場マイクロ水力発電所の工事が始まりました

発電所設置位置での整地作業から開始しました。今後、発電機室用地下ピットを作るための掘削作業を行っていきます。

―

この場所に設置される吹田市佐井寺配水場マイクロ水力発電所の発電機室の完成予想図です。

―

⇒　Next　「吹田市佐井寺配水場マイクロ水力発電所の建柱」へ

吹田市佐井寺配水場にてマイクロ水力発電所の設置工事を始めます

既報にてお知らせしておりました「吹田市佐井寺配水場マイクロ水力発電所」の設置工事を始めます。

（既報：「水道施設での発電｜吹田市佐井寺配水場マイクロ水力発電所を設置いたします」

―

マイクロ水力発電所を設置する場所の工事前のようすです。既設流量計と流調弁は、そのまま活用します。

－

設置イメージを図面で示します。佐井寺配水場では、既設流調弁のバイパス回路部分を使ってマイクロ水力発電所を設置します。

－

今週から工事用の測量を行った上、発電所設置位置の樹木の除去を行います。

１０月の発電開始を予定しております。

―

⇒　Next　「吹田市佐井寺配水場マイクロ水力発電所の工事」へ



木更津市中台浄水場マイクロ水力発電所は発電開始から３カ月経過

木更津市中台浄水場マイクロ水力発電所は、２０１９年３月の竣工から３カ月経過し、順調に発電を続けております。

現在の様子です。３月には芝生が枯れていましたが、春から初夏にかけてのこの３カ月で緑色に生えそろってきました。発電機も順調に稼働しております。

―

３カ月間の日別の発電量を示します。

―

３カ月間で約４２MWhの発電量が得られています。

―

⇒　木更津市中台浄水場マイクロ水力発電所の過去記事へ

淡路調整池マイクロ水力発電所　３カ月経過の状況

淡路広域水道企業団様の淡路調整池に設置したマイクロ水力発電システムが、発電開始から３ヶ月が経過しました。

現在の発電システムの状況です。

－

発電開始以降３ヶ月間の日別の発電状況です。約３０MWｈの発電量が得られました。

－

電圧上昇抑制の回避

 淡路島では、太陽光発電や風力発電の導入に積極的に取り組んできました。島内の電力需要に対し、太陽光発電や風力発電の発電量がかなり多くなっています。その結果、系統電力網に再エネ電源をつなぐ余裕が少なくなっています。

淡路調整池マイクロ水力発電所でも、頻繁に電圧上昇抑制が働き、発電が抑制されている状況です。

（電圧上昇抑制については、こちらの記事へ）

電力会社と協議の結果、電圧上昇抑制がかかる電圧整定値を現状の２１６Vから２２４Vに上げることになりました。

電力会社からの回答書です。

－

７月に必要な工事を行い、整定値の変更を行います。

 －

⇒ Next　「淡路調整池マイクロ水力発電所　電圧上昇抑制の回避」へ

吹田市佐井寺配水場

マイクロ水力発電設備の導入を予定しております吹田市佐井寺配水場は、平成３年に築造された配水場です。計画給水人口５５，０００人で、タンク容量は９０００㎥（１池）となっています。平成２３年には、耐震化工事も完了しています。

―

佐井寺配水場は、災害時の給水拠点

佐井寺配水場は、災害時の給水拠点となっています。 大きな地震が発生し、断水になった場合にも、ここへ来れば、ペットボトルやポリバケツに応急給水を受けられるようになっています。

災害に伴う断水に備え、配水池は必ず一定量の飲料水を確保するように運用されています。 配水池から水を供給する配水管（流出側）には、緊急遮断弁がつけられており、地震により一定規模（震度５程度）以上の揺れを感知すると、自動的に緊急遮断弁が作動し、配水池から水が流出しないようになっています。

佐井寺配水場では、配水池水位が常に１１～１６ｍとなるように運用され、災害時の飲料水確保に努められています。

ちなみに吹田市全体では、災害時にも最大１７，７４０㎥の水が確保されるようになっているそうです。

―

水力発電に利用できる落差

海抜１０５ｍの位置にある浄水池から海抜６３ｍの佐井寺配水場まで水は自然流下してきますが、配水池水位が、１１～１６ｍで運用されていますので、その分利用できる落差は減ります。 途中の管路損失などもありますので、最終的に水力発電に利用できる有効落差は21m程度となります。

―



国内での再生可能エネルギー比率を高めるために

２０１９年６月７日、経済産業省資源エネルギー庁が、『エネルギー白書２０１９』を発表しました。

これまでの政府方針では、再生可能エネルギーについて、２０１７年度電源構成で１６％となっているところを、２２～２４％に高め、主力電源化を進めていくものとしています。 それ自体に変化はないのですが、今回の「エネルギー白書」では、再生可能エネルギーの比率を高めることの難しさが書かれています。

これは、例えば国土面積が大きく未利用地が豊富な国では、太陽光パネルなどを大規模に設置しやすいのに対し、日本では再生可能エネルギー導入の適地が限られる上に、他の国に比べて電力需要が大きいことが理由とされています。つまり、再生可能エネルギー導入量自体は増やしているが、比率が上がりにくいということです。

水力発電に関しても、国内での大規模開発は既に難しくなっており、「今後は、農業用水などを活用した小水力発電のポテンシャルを生かしていくことが重要」としています。

当社では、既に開発済みの水道インフラに対する水力発電の拡大で、再生可能エネルギー比率の増大に寄与してまいります。



民間活用による環境負荷低減

吹田市水道部様と当社は、吹田市佐井寺配水場へのマイクロ水力発電設備の導入について協定を締結しました。 上流の浄水池から佐井寺配水場へ受水する際に発生する余剰エネルギーを有効活用し、発電いたします。 本事業は、『民間活力を活用し、配水場へマイクロ水力発電設備を設置することにより、再生可能エネルギーの導入を推進することで環境負荷低減を図る』ことを目的としております。

-

当社は、吹田市様よりの佐井寺配水場の土地を一部借り受け、当社負担によるマイクロ水力発電設備の設置およびマイクロ水力発電事業運営を行います。当社から吹田市市様へは、水の余剰エネルギーの使用および土地使用等に対する対価をお支払いいたします。 年間１５６ＭＷｈの発電量を想定し、年間約８０トン（電力のCO2排出係数を0.000518（t-CO2/kWh）とした場合）のCO2削減に貢献いたします。

―

みどりと水 光と風 地域からはぐくむ 環境先進都市すいた

吹田市環境基本計画では、 『地球温暖化をはじめヒートアイランド現象や生物多様性の衰退、深刻なエネルギー不足など様々な環境問題に直面する今、健全で豊かな環境を守り引き継ぎ、持続可能な社会を構築していくためには、市民、事業者、行政がそれぞれの立場での役割を果たすとともに、パートナーシップによる取組を積極的に進めていく』ことを理念とし、エネルギーに関しては、「限りあるエネルギーを大切に使う低炭素社会への転換」を標榜されております。

 今回の佐井寺配水場へのマイクロ水力発電所の導入により、こうした吹田市様の理念や目標に寄与できるものと確信しております。

静岡市西奈配水場マイクロ水力発電所の状況

静岡市西奈配水場マイクロ水力発電所は完成間近です。

電力会社からの指示によるマイクロ水力発電設備周囲のフェンスも完成しました。

フェンス設置の理由は、「一つの需要場所で種類の異なる再生可能エネルギー発電設備を設置」へ。

-

地下ピット内の発電機の設置状況です。

―

水質検査も完了

静岡市上下水道局様による水質の検査も完了しました。これで発電システムを通した送水が可能となりました。写真は、採水のようすです。

―

電力会社による系統連系も完了

電力会社による系統連系工事も完了しました。フェンス設置にかかわる交渉では、時間がかかりましたが、系統連系工事自体は短時間で完了しました。

電力線の引込工事と引込開閉器盤設置も完了です。

 -

これでいよいよ送水の上、発電できる準備が整いました。今後試運転調整ののち、いよいよ発電開始します。

―

⇒　Next　「発電開始式典を開催（静岡市西奈配水場マイクロ水力発電所）」へ

「いつものむ　いつもの水に　日々感謝」

毎年６月１日から７日は、「水道週間」です。水を利用するすべての人に対して、水道の現状や課題について理解を深め、公衆衛生の向上と生活環境の改善を図るための期間と位置付けられています。

１９５９年から始まり、今年は第６１回となります。今回のスローガンは、「いつものむ　いつもの水に　日々感謝」です。

期間中は、厚生労働省および都道府県や各市町村の水道事業体等により、水道事業に対する啓発活動が実施されています。

地ウォーターカフェ ２０１９ 〜おいしい⽔道⽔を「てんしば」で！〜

啓発活動の事例をご紹介します。大阪広域水道企業団により天王寺公園で２０１９年６月１日に開催された『地ウォーターカフェ 2019』 です。

大阪広域水道企業団の高度浄水処理水をはじめ、安全でおいしい水道水をＰＲするため、大阪府内、近鉄・阪神沿線の自治体のボトル水の試飲や当企業団の備蓄水の無料配布が実施されました。

－

ブースでは、１１種類の水道水の飲み比べが可能となっていました。各事業体の水ごとに特徴があり、舌触りの違いが良くわかりました。

－

大阪広域水道企業団では、毎年、水道水と市販のミネラルウォーターの利き水会を実施しているそうです。それぞれ「美味しかった」と答えた割合が、水道水７１％、ミネラルウォーター７７％（平成２９年度調査）ということで、大きな差はなくなっているようです。

―

大阪広域水道企業団の水道水は、硬度４０程度の軟水ということです。大阪の昆布やかつおによるだし文化には、合っているようです。ちなみに水道水５００mlで約０．０７円（府内平均）ということで、１００円あれば、ペットボトル約１４００本分にもなります。

―

大阪府広報担当副知事の”もずやん”もＰＲに一役かっていましした。

―



新三河タイムス 第４７８０号にて

２０１９年５月３０日発行の 『新三河タイムス』 第４７８０号にて、豊田市高岡配水場マイクロ水力発電所が紹介されました。

―

「水道本管を使ったミニ発電が高岡配水場で運用開始された」と報じられ、自治体、水道設備業者、当社に加え、環境にもメリットのある”四方よし”の「未来の水車」として紹介いただきました。

新三河タイムス電子版はこちら

―

関連記事「豊田市長のご視察（高岡配水場）」へこちらをクリック

一つの需要場所において、種類の異なる発電設備を併設することは可能

再生可能エネルギーの固定価格買取制度は、 「電気事業者による再生可能エネルギー電気の調達に関する特別措置法」に基づいて実施されています。 その中で、一つの需要場所において、種類の異なる発電設備を併設すること（例えば、太陽光発電と水力発電を行う）が認められています。 併設する場合には、各発電設備ごとに事業計画認定を取得する必要があります。

各発電設備ごとに売電できます

系統電力網への接続にあたり、電気事業法施行規則附則第１７条の特例需要場所として、１需要場所２引き込みが可能であれば、種類の異なる２つの設備について、売電が可能となります。

１需要場所２引き込みとは、同じ敷地内に設置される複数の発電設備について、系統線からの引き込みをそれぞれ別に設けるということです。

１需要場所２引き込みの要件は、 ■新規に設置する発電設備であること（既存設備の増設はNG） ■再生可能エネルギー特措法の認定設備であること ■再生可能エネルギー発電設備の稼働とは関係のない相当規模の電力需要があること ■一般送配電事業者が検針、保守、保安等の業務のための立ち入りが容易に可能であること ■保安上の支障がないこと ■専用線に係る工事費について、専用線の引き込みを求めた需要家側が負担すること をすべて満たす必要があります。

これらの要件を満たした上で事業計画認定を受けた場合には、それぞれの発電設備ごとの調達価格・調達期間が適用されることになります。つまり、太陽光は太陽光の調達価格、水力は水力の調達価格で買取されます。

静岡市西奈配水場では、種類の異なる発電設備を併設

 現在工事中の静岡市西奈配水場では、既に静岡市様設置の太陽光発電設備が稼働しております。そこに今回新たにマイクロ水力発電システムを設けております。

―

 電力会社からの指示で、太陽光発電設備と今回のマイクロ水力発電設備を明確に分けるために、マイクロ水力発電設備の周囲にフェンスを設けることになりました。

－

⇒　固定価格買取制度に関する過去記事はこちら

⇒　静岡市西奈配水場マイクロ水力発電所に関する過去記事はこちら

豊田市高岡配水場マイクロ水力発電所は順調に発電しています

２０１９年５月１０日に豊田市長に視察および稼働開始いただいた高岡配水場マイクロ水力発電所は、その後順調に発電を続けております。

発電所の状況です。

－

５月１０日～２１日までの発電状況です。日ごとに流量変動がありますので、日別発電量が変化しています。

―

導入のポイントは、流量制御技術

豊田市高岡配水場マイクロ水力発電所では、水道局様から流量指令を受ける代わりに、流量調整状況に自動的に追従して発電を行っております。

下図は、豊田市高岡配水場マイクロ水力発電所の構成図です。既設流量調整弁の開度変化（もっと、流量が必要なのか、逆に不要なのか）を見ながら、発電機側電動弁およびバイパス側電動弁の開度を調整する制御を新たに採用しました。この方法により水道局様と流量指令をやり取りをする設備を新たに構えることなく、発電システムの導入が可能となりました。

－

 ⇒　豊田市高岡配水場についての記事へ

月刊「公営企業」２０１９年４月号にて

先進事例紹介

　　「神戸市水道局におけるマイクロ水力発電システムの取り組み」

の中で、

当社マイクロ水力発電所（福谷中層配水池と藤原配水場への設置事例）を紹介いただきました。

―

福谷中層配水池マイクロ水力発電所に関する記事はこちらをクリック

藤原配水場マイクロ水力発電所に関する記事はこちらをクリック

水道産業新聞で富田林市上原減圧水槽でのマイクロ水力発電事業が紹介されました

２０１９年５月１３日付の「水道産業新聞」にて、富田林市上原減圧水槽でのマイクロ水力発電事業の実施に向け、富田林市上下水道部様と当社の間で協定が締結されたことが報じられました。

富田林市上下水道部様では、未利用エネルギーを活用した環境貢献策を進めておられ、その一環として民間活力によるマイクロ水力発電の導入することが報じられています。

さらに、富田林市上下水道部様からのコメントとして、「人口減で給水収益が落ち込んでおり、マイクロ水力発電事業は給水外収益を目指した取り組みとなる」ことも掲載されています。

―

富田林市上原減圧水槽マイクロ水力発電所についてはこちらへ

新エネルギー新聞で当社事業が紹介されました

２０１９年５月１３日付の「新エネルギー新聞」にて、

『　上水道管を活用する 「マイクロ水力発電」 推進　』と題し、当社事業に関する記事が掲載されました。当社ビジネスモデルなどが紹介されています。

当社発電ビジネスは、 ■自治体が運営する水道施設に当社費用負担によりマイクロ水力発電システムを設置 ■システムの設置や保守・メンテナンスも当社が費用負担 ■発電した電力は、再生可能エネルギーの固定価格買取制度によって売電 ■売電により得られた収益は、自治体と当社で分配 ■自治体は水道施設の一部で、費用負担なしで脱炭素化に貢献 となっております。

⇒　新エネルギー新聞の記事掲載HPへ

豊田市高岡配水場マイクロ水力発電所が地元CATVで紹介されました

２０１９年５月１０日に行われました市長視察のようすが、地元CATVのひまわりチャンネル「とよたNOW」で紹介されました。

録画映像が、豊田市HP（http://www.city.toyota.aichi.jp/）にてご覧いただけます。

もしくは、こちら (クリック) から

―

当日の撮影のようすです。

－

⇒　豊田市高岡配水場マイクロ水力発電所の関連記事へ

静岡市西奈配水場マイクロ水力発電所の工事状況

２０１９年４月２５日付の記事にてお伝えしていた静岡市西奈配水場マイクロ水力発電所の工事状況の続きをお伝えします。

 前回は、レジンコンクリートピットによる発電機室および電動弁室の製作および機器取付けなどをお伝えしておりました。その後、１０連休をはさんで工事は進み、ほぼ完成に近づいております。

現在の静岡市西奈配水場マイクロ水力発電所のようすです。

写真手前が発電機室ピットで奥側が電動弁室ピットです。さらに奥側にシステム制御盤が配置され、その後ろに構内電柱を立てております。

―

ピット内の発電機や電動弁の設置のようすです。

―

水圧試験も実施し、問題がないことを確認しました。０．６MPaの水圧を１０分間保持し、圧力低下がないことを確認しております。

―

この後は、水質試験を実施します。水質試験の合格後、系統連系を行い、発電所の試運転調整に入っていくことになります。

⇒　Next　「静岡市西奈配水場マイクロ水力発電所の水質検査と系統連系」へ

マイクロ水力発電所を豊田市長にご視察いただきました

令和元年５月１０日、豊田市高岡配水場マイクロ水力発電所を豊田市・太田市長にご視察いただきました。暑い中、熱心にご視察いただきました。

まずは、豊田市上下水道局様から市長に事業についての背景や概要についてご説明いただきました。

－

その後、弊社よりマイクロ水力発電所の詳細について、説明させていただきました。市長は、こうした新しい取組みには積極的ということで、興味深くいろいろな質問をいただきました。

－

市長によりマイクロ水力発電所が稼働

そしていよいよ、市長に起動スイッチを入れていただき、発電が開始されました。

－

起動後、モニター画面で発電の状況をご確認いただきました。今後、年間１５４MWｈの発電を行う予定です。

－

メディアの取材もあり、地元のケーブルテレビ局である「ひまわりネットワーク」（５月１４日（火）１８：３０～　番組名「トヨタＮＯＷ」にて放映予定）、地元紙の「新三河タイムス」で来週報道される予定です。

⇒　豊田市高岡配水場についての記事へ

２０１９年４月３０日発行の「電波新聞」にて

当社マイクロ水力発電事業が紹介されました。

自治体様への導入状況などが紹介されています。

豊田市高岡配水場マイクロ水力発電所の工事

豊田市高岡配水場マイクロ水力発電所が、２０１９年５月１０日より運用が開始されます。これまでに行われた工事のようすについてお知らせします。

下図に設置位置を示します。豊田市高岡配水場内の送水管にバイパス管路を新設し、マイクロ水力発電所を設置いたしました。

―

既設の送水管に不断水工事により下図のようなバイパス管路を設け、マイクロ水力発電所を設置いたしました。マイクロ水力発電機器は、地下ピットに収めました。

―

地下ピット建設と水力発電機器設置工事のようす

工事着工前のようすです。ここを掘削し、工事を進めていきます。

－

 掘削中のようすです。

―

地下ピット用の基礎工事のようすです。

―

地下ピット用の基礎完成後、ボックスカルバートで地下ピットを構成していきました。

－

 建設途中の地下ピットです。地下ピット内に発電機器を取り付けるための基礎が用意されています。―

用意された基礎部分に水力発電機を設置しています。

－

 電動弁や流量計も設置しました。

－

送水管の不断水分岐工事と機器への接続のようす

既存送水管に不断水分岐工事によりバイパス管路を設けました。不断水工事用の仕切弁を取り付けたのち、既設送水管の穿孔作業を行っているようすです。

―

地下ピット内の水力発電機器に取り付けられた配管とバイパス管の接続です。

－

電気工事のようす

地下ピット建設～配管土木工事と並行して、系統連系のための電気工事も行いました。

高岡配水場内での電柱の建柱のようすです。

－

マイクロ水力発電システムを制御し、系統連系を行うシステム制御盤の設置も行いました。

―

すべての機器との電気配線の接続、系統電力網との電力線の接続を行い、電力会社様による系統連系立会も完了しました。

―

完成後のようす

配管を埋設し、地下ピットのふたを取り付けた完成後のようすです。

－

⇒　Next　「豊田市長のご視察（高岡配水場）」へ

水道事業では愛知県で初となる官民連携によるマイクロ水力発電システムの導入

２０１９年５月１０日より、豊田市高岡配水場マイクロ水力発電所の運用を開始します。愛知県営水道尾張東部浄水場から豊田市高岡配水場へ自然流下で流入する水の余剰圧力（落差）を利用して発電いたします。売電した利益の一部は、上下水道局様に還元いたします。豊田市様の二酸化炭素排出量の削減と環境負荷軽減に貢献してまいります。

―

豊田市高岡配水場マイクロ水力発電所の概要

愛知県営水道尾張東部浄水場から豊田市高岡配水場へ自然流下で流入する水道管路にマイクロ水力発電システムを設置しました。

年間発電量は約１５４ＭＷｈを想定しており、一般家庭４３軒分の電気使用量に相当します。年間約７５ｔの二酸化炭素排出量削減効果が期待できます。

－

豊田市高岡配水場マイクロ水力発電所の外観

豊田市高岡配水場マイクロ水力発電所では、場内に新たに地下ピットを設け、マイクロ水力発電機などをそのピット内に収めています。地上には、システム全体の制御と一般電力網との系統連系を行うシステム制御盤を据付けています。

－

ピット内部の様子です。

―

豊田市は、自治体「SDGs未来都市」

豊田市様は、環境取組みを積極的に進められています。２０１８年６月には、内閣府より持続可能な開発目標（SDGs）達成に向けた取組を先導的に進めていく自治体「SDGs未来都市」としても選定されています。

今回の導入が、こうした取り組みの一助になるよう今後の安定運用に努めてまいります。

―

⇒　Next　「豊田市高岡配水場マイクロ水力発電所の工事」へ

静岡市西奈配水場マイクロ水力発電所の工事が進んでいます

静岡市西奈配水場でのマイクロ水力発電所据付工事は、どんどん進んでおります。

静岡市西奈配水場マイクロ水力発電所では、レジンコンクリートピットを使って地下ピットを作ります。まずは、レジコンピット据付個所の掘削を行い、基礎工事を行いました。その後、大型クレーンを使ってレジンコンクリートピットを据付けました。

―

マイクロ水力発電に関わる機器の設置

据付けが終わったレジンコンクリートピットに、発電機や電動弁を取り付けました。

―

２つのレジンコンクリートピット間の配管接続の様子です。

―

既存水道配管への発電システムのつなぎ込み

マイクロ水力発電システムからの配管を既設配管に取り付けるため、不断水分岐工事を行いました。まずは、既設配管にネックフランジを溶接して取り付けました。

―

ネックフランジに不断水工事用の仕切弁を取り付けたのち、不断水分岐工事（穿孔機により既設配管に穴を開ける）を行いました。下の右側写真が穿孔中の様子です。穿孔後は、仕切弁を閉じ、水を止めます。

―

不断水分岐ができたので、マイクロ水力発電システムからの配管を仕切弁部につなぎこみました。

－

レジンコンクリートピット上部を据付け

レジンコンクリートピットの上部を据付けました。

－

⇒　Next　「静岡市西奈配水場マイクロ水力発電所の工事進行中（２）」へ

地域の未利用エネルギーを活用し、環境貢献

富田林市様と当社は、富田林市水道施設の上原減圧水槽において配水池間を結ぶ送水管の高低差を利用したマイクロ小水力発電事業の協定を締結しました。

『民間活力を活用した富田林市施設の利用により、地域社会におけるマイクロ水力発電を実施し、エネルギーの有効活用を進めることを目的とする』 ものです。

―

日野浄水場からの落差で発電

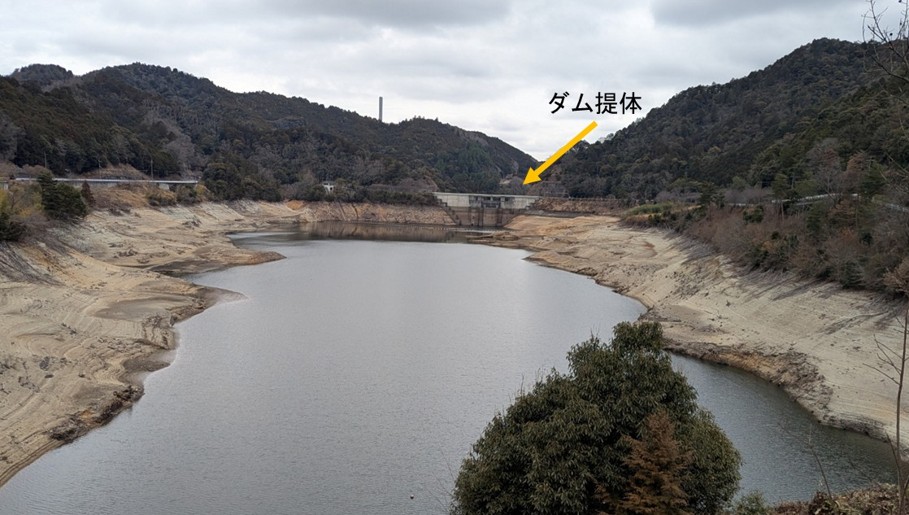

富田林市には、大阪府河内長野市の滝畑ダムから取水された水が供給されています。滝畑ダムから日野浄水場に導かれた後、富田林市内の配水池へ送水されます。その途中で送水配管への負担を減らすため、上原減圧水槽が設けられています。

上原減圧水槽で、一旦水の持つエネルギーを捨てることになりますので、そのエネルギーを用いて発電を行います。日野浄水場から上原減圧水槽までの総落差は３９mで、流量は平均８００㎥／hで、平均３３．９kWの発電が期待できます。

―

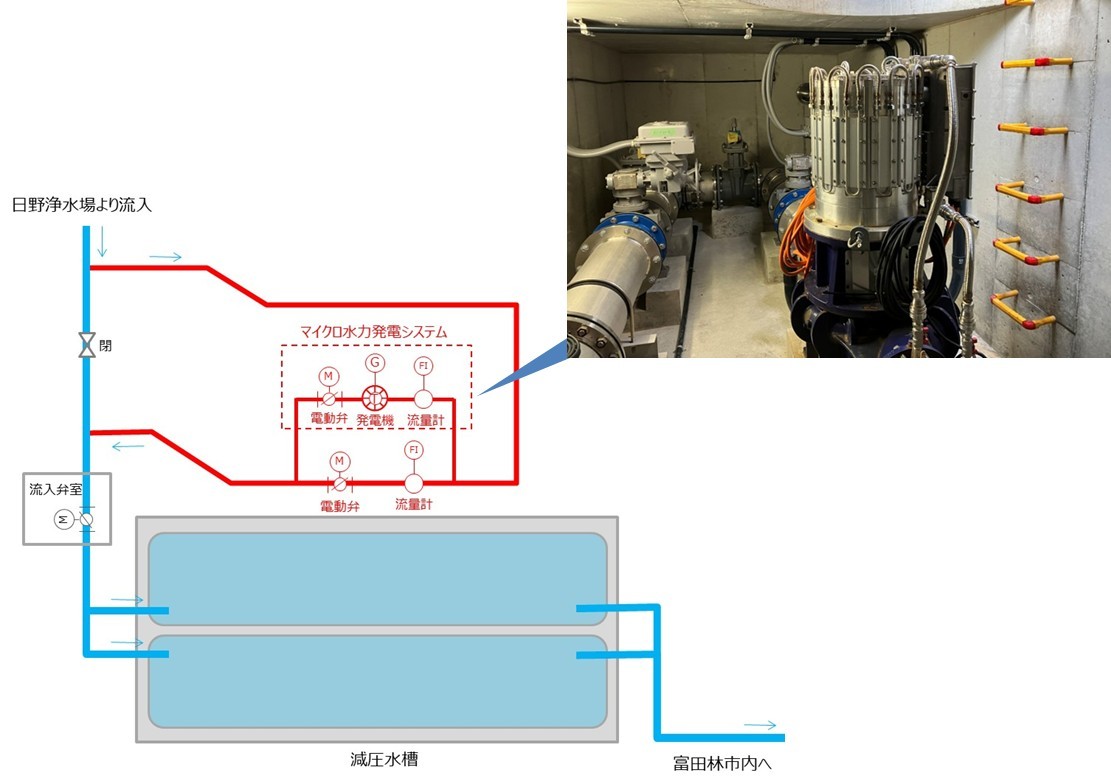

上原減圧水槽でのマイクロ水力発電システムの構成

日野浄水場から上原減圧水槽に流入する手前でバイパス管を設けて、マイクロ水力発電システムを設置いたします。

－

当社は富田林市様より上原減圧水槽施設の場所を一部借り受け、当社費用負担によるマイクロ水力発電設備の設置およびマイクロ水力発電事業運営を行います。富田林市様へは、売電による収益の分配を行います。

今年度中の竣工～発電開始を目指します。



木更津市中台浄水場マイクロ水力発電所

２０１９年３月末に竣工し、発電を開始した木更津市中台浄水場マイクロ水力発電所の様子です。

 －

上烏田浄水場から中台浄水場へ流入する水の残存圧力で発電しています。

―

３月末の発電開始から４月１８日までで順調に発電を続けており、１０MWhの発電量が得られております。

―

木更津市の「水の神様」

中台浄水場から西へむかって２．６ｋｍほどの木更津市小浜という場所に「水神社」があります。

水の神様である罔象女神（みずはのめのかみ）が祀られています。もともと木更津は、江戸時代には「木更津船」と呼ばれる商船で、江戸と房総をつなぐ交通の要衝であり、海上安全、船中無難が祈願されてきたようです。

中台浄水場マイクロ水力発電所がこのまま安全に稼働を続けることを祈願してきました。

―

⇒　木更津市中台浄水場マイクロ水力発電所の過去記事へ

静岡市西奈配水場マイクロ水力発電所の工事が始まりました

静岡市西奈配水場でのマイクロ水力発電システムの設置工事が始まりました。

―

西奈配水場の上流にある門屋浄水場からの送水残存圧での発電です。有効落差３４．５m、流量３４７㎥/hで、年間発電量は１３３MWhを想定しています。

―

静岡市西奈配水場マイクロ水力発電所の設置位置

門屋浄水場から西奈配水場の受水槽へは、下図のように送水されています。下図赤点線部で示される受水槽手前にある流入弁付近に発電所を設置します。

－

既存流入弁に対し、バイパス管路を新たに設置し、発電機を据付けます。発電機室と電動弁室を分けて、２つの地下ピットを設けます。

―

マイクロ水力発電所設置のための樹木伐採からスタート

マイクロ水力発電所を設置するため、設置場所の樹木の伐採から始めました。

－

⇒Next　「静岡市西奈配水場マイクロ水力発電所の工事進行中」へ

経済産業省がＦＩＴ認定審査を変更

２０１９年４月１日、経済産業省・資源エネルギー庁は、「２０１９ 年度の FIT 認定審査に係る運用変更について」を発表しました。 提出書類不足を防ぎ、審査期間の短縮化を図ることを狙いとしています。

―

申請者の添付書類が不足している場合の対応

２０１９年４月より以下のとおりの対応となります。 ①申請・届出時に必要な添付書類が不足している場合は、期限を定めて必要書類が依頼されます。 ②補正期限までに必要な添付書類が提出された場合は、申請・届出の内容の審査を行われます。（審査時点で追加書類の確認が生じた場合は、追加で書類の提出依頼があります。） ③補正期限までに必要な添付書類が提出されなかった場合は、行政手続法第７条に基づき書類一式を返却されます。

書類が返却された場合は、当初の申請・届出は無効となってしまいます。

―

新規申請への接続同意書類の添付必須化

これまで追加提出が認められていた「電力会社との接続同意書類」は、申請時の提出が必須となります。電力会社の接続に関する審査を受けながら、ＦＩＴ認定審査も同時に進めることができていましたが、今回の改定でそれらを同時進行で進めることは難しくなりました。

資源エネルギー庁によるＦＩＴ認定審査負荷は少なくなりますが、事業者側のＦＩＴ認定までの実質期間は伸びる可能性があり、注意が必要です。

―

「権利者の証明書」が廃止

新規認定申請には、①土地の売買契約書もしくは賃貸契約書と②契約当事者双方の印鑑証明書が必要ですが、①および②がそろわない場合には、仮の「権利者の証明書」での申請で一旦認定されていました（認定日から１８０日以内に①および②を提出すればよい）。 しかし、指定された期間内に必要な書類を提出できず、認定が廃止されるケースが多数報告されているため、「権利者の証明書」による申請のしくみは、２０１９年６月１日以降廃止されます。

―

⇒　固定価格買取制度に関する過去記事はこちら

長岡京市北ポンプ場マイクロ水力発電所は、稼働開始から１年経過

長岡京市北ポンプ場マイクロ水力発電所は、稼働を開始してから１年を経過しました。

２０１８年６月に発生した大阪北部地震では、震源に近いこともあり、震度５強に見舞われました。２０１８年７月には西日本豪雨、さらに２０１８年９月の台風２１号に伴う大停電にも遭遇しました。こうした災害に伴う発電停止もありましたが、本発電所は大きな被害を受けることなく稼働を続けてきました。

長岡京市北ポンプ場マイクロ水力発電所の現在の様子です。

―

長岡京市北ポンプ場マイクロ水力発電所における１年間の発電量

 この１年間での総発電量は、約１７０MWｈとなりました。電力のCO2排出係数を0.000518（t-CO2/kWh）として、CO2削減量は、８８トンとなりました。

２０１８年度の月ごとの発電量です。

―

春の長岡天満宮

長岡京市の名所である長岡天満宮の桜です。

－

長岡天満宮では、このあと５月初旬にかけて、つつじがきれいに咲きそろいます。

⇒　長岡京市北ポンプ場マイクロ水力発電所の過去記事へ

２０１９年３月３０日　『新千葉新聞』にて

木更津市中台浄水場にて、官民連携による再生可能エネルギーの活用を図るため、水道施設の高低差を利用した『小水力発電』を開始したことが紹介されています。

記事詳細は、こちらへ

―

⇒　「木更津市中台浄水場マイクロ水力発電所」についてはこちらへ



水道法の改正

１）老朽化した水道施設の改修、２）人口減少に伴う水需要減少による収入減、３）水道事業を担う職員数の減少という問題に対応するため、平成30年12月12日に水道法の改正が公布されました。 前記諸問題に対応するため、水道事業の広域連携や官民連携を進めることが企図されたものです。

木更津市でも広域化が始まりました

当社がマイクロ水力発電所の設置を進めさせていただいた「木更津市中台浄水場」を所管する木更津市様でも、過去より広域化検討が進められてきました。 そして、２０１９年１月に「かずさ水道広域連合企業団」を設立し、４月より業務開始されました。

「かずさ水道広域連合企業団」は、木更津市、君津市、富津市、袖ケ浦市の水道事業を統合の上、君津広域水道企業団が行ってきた水道用水供給事業と経営についても一体化したものになります。

この広域化で経営を効率化し、安定的な事業運営をめざすとのことです。

―



熱海市宮川浄水場マイクロ水力発電所

２月に試運転を完了した熱海市宮川浄水場マイクロ水力発電所は、その後順調に発電を続けております。

河川から取水し、導水管を通して、宮川浄水場沈砂池まで水が運ばれます。沈砂池手前にマイクロ水力発電所を設置しました。

流量は０．０９５５㎥/s、有効落差は３３．２ｍが見込まれ、年間発電量は１６１MWhを想定しております。

―

河川から取水する際に、枯葉などが一緒に運ばれます。発電システム保護のため、発電機手前にストレーナーを設置していますが、想定より早いスピードで枯葉などが堆積しました。

―

あまり堆積するとストレーナーを通る水（＝発電機で利用する水）の量が低下しますので、取水口にも枯葉などを取り除くメッシュを取り付けました。ストレーナーへの流入物堆積を抑えることで、流量の低下もなく、安定に発電を続けております。

２０１９年３月の発電状況です。

－

一日当たり４５０ｋWhの発電量が安定的に得られています。１カ月で約１４MWhを発電しました。

⇒　熱海市宮川浄水場マイクロ水力発電所についての記事はこちら

神戸市福谷中層配水池マイクロ水力発電所は、稼働開始から３年間経過

神戸市福谷中層マイクロ水力発電所は、発電を開始してから３年が経過しました。

現在の様子です。

－

神戸市福谷中層配水池マイクロ水力発電所での発電量

神戸市福谷中層配水池マイクロ水力発電所は、有効落差４１m、流量３００㎥/hで最大発電電力24.1kWのシステムです。

この３年間での総発電量は、約５９０MWｈとなりました。電力のCO2排出係数を0.000518（t-CO2/kWh）として、CO2削減量は、３０５トンとなりました。

３年間の月ごとの発電量です。

－

神戸市の春

神戸市の桜は、３月３１日時点で三分咲といったところでしょうか。

―

神戸市の「竹中大工道具館」では、木製水車の展示を見ることができました。２０１９．５．１２まで展示されているそうです。かつて日本の各地で利用されていた動力としての木製水車の構造を知ることができます。水力に興味のある方は、訪問されてはいかがでしょうか。



木更津市中台浄水場マイクロ水力発電所の据付工事が完了

木更津市中台浄水場マイクロ水力発電所の据付工事が完了しました。１２月末から工事に入り、約３カ月で竣工しました。

―

電力会社による系統連系立会も完了

系統電力網への接続のため、電力会社による立会検査を実施しました。系統電力網に影響を与えないための保護装置整定値のチェックをいただき、無事系統連系が可能となりました。

―

試運転調整を経て、いよいよ発電を開始します。

発電の状況

３月２７日～２８日における２４時間分の発電状況です。グラフは、１時間ごとの発電量です。この発電所における最大発電出力は、１９．９ｋＷです。グラフからも１９ｋＷ前後で稼働していることがわかります。

⇒　木更津市中台浄水場マイクロ水力発電所に関する記事へ

『再生可能エネルギーの固定価格買取制度』における 　　　中小水力の2021年度の買取価格が決定されました

既に2020年度までの買取価格は決定されていましたが、新たに2021年度分の決定が行われました。中小水力発電では、全区分で調達価格を据え置かれました。 新設200kW未満では、税別３４円/kWhです。 既設導水路活用型200kW未満では、税別２５円/kWhです。 平成31年3月22日(金)に公表されました。 ― 詳細は、経済産業省HPへ

木更津市中台浄水場マイクロ水力発電所で水圧試験

水道管への発電用機器接続が完了しましたので、水圧試験を行いました。

木更津市様の規定により、０．７５MPaで５分保持の条件で実施し、配管および機器の接続に問題がないことを確認しました。

―

引込線工事が完了

系統電力網と発電所をつなぐための引込線工事が完了しました。系統電力からの引き回しが、比較的長距離となり、電柱も立てる必要がありました。結果、電力会社への費用支払は、他所の倍以上必要でした。

―

この後、電力会社による系統連系立会を行い、発電可能となります。

―

マイクロ水力発電所の外観

木更津市中台浄水場マイクロ水力発電所の工事後の外観です。

発電機器取付後の管洗浄も行いました。

―

⇒　Next「木更津市中台浄水場マイクロ水力発電所がいよいよ発電へ」へ

「SDGs×エネルギー ～持続可能な未来に向けた地域デザイン～」

滋賀県 県民生活部 エネルギー政策課主催の 「SDGs×エネルギー ～持続可能な未来に向けた地域デザイン～」フォーラムが開催されました。

当社からも 『ダイキン工業の管水路用マイクロ水力発電事業の展開』 と題し、マイクロ水力発電導入事例のご紹介を行いました。

―

フォーラムの様子です。大変盛況で２００名以上の方が参加されました。

―

【日　時】　平成３１年３月２０日（水曜日） １３時３０分～１６時４０分 【会　場】　ピアザ淡海 大会議室　（滋賀県大津市におの浜一丁目１－２０） 交通アクセスはこちらへ（http://www.piazza-omi.jp/access/index.html）

―

マイクロ水力発電システムの据付工事が完了

淡路調整池マイクロ水力発電所では、発電システム関連機器の据付工事が完了しました。淡路調整池手前の流入弁室（地下ピット）内の発電システムと地上に設けたシステム制御盤の様子です。

―

マイクロ水力発電機のアップです。―

電力会社による系統連系立会を実施

系統電力網への接続を実施する前に、電力会社による立会検査を実施しました。系統電力網に影響を与えないための保護装置整定値のチェックをいただきました。

―

特に問題点はなく、系統電力網への連系が可能となりました。これで発電を開始できるようになりました。

この後、発電システムの調整を行い、試運転を行います。

⇒　淡路調整池マイクロ水力発電所に関する記事へ

中台浄水場マイクロ水力発電所の発電機を据付けました

前回お伝えした地下ピットに発電機、電動弁、流量計、配管を据付けました。

前回記事はこちらへ

―

この後、システム制御盤を地上設置し、発電機・電動弁・流量計との信号線や電力線のつなぎこみを行っていきます。

システム制御盤基礎

木更津市中台浄水場マイクロ水力発電所でのシステム制御盤は、地上の下図の位置に設けられます。基礎工事が完了し、システム制御盤を設置していきます。

―

システム制御盤も取付完了

上記の基礎にシステム制御盤を取り付けました。

―

  ⇒　Next　「木更津市中台浄水場マイクロ水力発電所の工事―水圧試験など」へ

砺波市上中野配水場マイクロ水力発電所 稼働開始から２年間経過

砺波市マイクロ水力発電所は、発電を開始してから２年が経過しました。

―

２年目の定期点検を実施

２年目の定期点検を行いました。特に異常個所もなく、問題なく発電を続けております。

―

この２年間での総発電量は、約４６０MWｈとなりました。電力のCO2排出係数を0.000518（t-CO2/kWh）として、CO2削減量は、２３８トンとなります。

―

⇒　上中野配水場マイクロ水力発電所に関する記事はこちら

システム制御盤の据付

淡路広域水道企業団淡路調整池で導入工事中のマイクロ水力発電システムにおいて、システム制御盤の据付工事を行いました。

システム制御盤の設置位置は、地上で次の図のようになります。システム制御盤設置のための基礎工事は、既報で報告した通りです。（記事へリンク）

―

システム制御盤据付工事

まずは、システム制御盤設置用のベース板を基礎に取り付けます。ベース板の上にシステム制御盤およびトランスを取り付けます。

―

さらに、システム制御盤用の収納ボックスを被せて取り付けます。

―

システム制御盤用の収納ボックスをベースに固定して据付は完了です。

―

今後、システム制御盤と各機器との結線を行います。

系統電力網からの引込線工事

系統電力網への売電および買電を行うための引込線工事を行いました。予定されている電力会社による系統連系の立会検査をパスすれば、売電が可能になります。

―

引込開閉器と売電および買電用のスマートメータも設置されました。

―

発電機器とシステム制御盤の結線作業

発電機・電動弁・流量計・システム制御盤・引込開閉器盤・トランスをつなぐ結線工事を行いました。

結線工事の様子です。

―

機器間の結線が完了しました。

―

⇒　Next　「淡路調整池マイクロ水力発電所の工事ー系統連系完了」へ

中台浄水場マイクロ水力発電所の地下ピットが完成しました

中台浄水場にマイクロ水力発電システムを設置するためのバイパス工事についてお伝えしていました。（リンクはこちら）

工事は進み、バイパス部に発電機などを設置するための地下ピットが完成しました。

―

上図中の地下ピット１に発電機が取り付けられます。

地下ピット２は、水道水に次亜塩素酸ナトリウムを注入する場所になります。下写真の水道管分岐部に次亜塩素酸ナトリウム注入管を接続します。

―

※後日、次亜塩素酸ナトリウム注入管を接続しました。接続後の様子です。

―

工事のため水道管を露出させていた地下ピット周囲の埋戻しを行いました。

―

地下ピットが完成しましたので、この後、ピット内での発電機・電動弁・流量計の設置を行います。

⇒　Next　「木更津市中台浄水場マイクロ水力発電所の工事ー発電機据付」へ

発電機の据付

淡路広域水道企業団淡路調整池の流入弁室内でマイクロ水力発電機の据付工事を行いました。

―

門型クレーンを使って基礎アングルの上に発電機を据付けました。

―

青いビニールカバーをかぶせた部分の空間に、電動弁を据付けました。

バイパス側電動弁の据付です。

発電機側電動弁の据付です。

―

発電用機器接続が完了したので、圧力試験を行いました。新設したマイクロ水力発電システムに０．４４MPaの動水圧をかけ、１時間保持しました。水漏れもなく、機器接続に問題がないことが、確認できました。

―

発電機および電動弁を設置するための基礎をコンクリートで固めました。さらに、水道管分岐部分の防護用コンクリートも打ちました。

―

工事は、計画通り進んでおり、３月発電開始予定です。

⇒　Next　「淡路調整池マイクロ水力発電所の工事ーシステム制御盤据付」へ

神戸市藤原配水場マイクロ水力発電所での年次点検

神戸市藤原配水場マイクロ水力発電所の年次点検を実施しました。下図が神戸市藤原配水場マイクロ水力発電所の概要です。（詳細は、こちらへ）

上流の平田配水池から藤原配水場へ水が流入する際の余剰エネルギーを使って発電しています。

■有効落差　約３１ｍ ■藤原配水池入水量 　約７７００㎥／日 ■最大発電出力　１９．９kW

ちなみに平田配水池のさらに上流には、登録有形文化財で大変美しい千苅ダムがあります。（千苅ダムについてはこちらへ）

―

藤原配水場の流入弁室内（地下ピット）に設置されたマイクロ水力発電システムと地上に設置されたシステム制御盤の様子です。

―

運転時の異音発生もなく、発電機の巻線および軸受の温度も正常です。

電気主任技術者による接地抵抗  、絶縁抵抗の測定を行いました。発電機・システム制御盤・トランス・引込開閉器盤・電動弁モーター・流量計・その他について測定を実施し、規定値内であることを確認しました。

―

神戸市藤原配水場マイクロ水力発電所は再エネ発電中

２０１８年３月以降の発電量を示したグラフです。１月までの１１ヶ月で約１１５MWhの電力を生み出しました。

今後も神戸市様とともに低炭素社会推進に寄与してまいります。

―

⇒　神戸市藤原配水場マイクロ水力発電所の記事へ

マイクロ水力発電所を熱海市長にご視察いただきました

平成３１年２月１９日、熱海市宮川浄水場マイクロ水力発電所を熱海市・齊藤市長にご視察いただきました。当日は、あいにくの雨にもかかわらず、熱心にご視察いただきました。

―

齊藤市長からは、

「水を作る浄水場で電気を作れるとは思っていなかった。既存のインフラを活用できて良い取組み」であり、「市の持ち出しゼロで環境貢献できる点も良い」との評価をいただきました。

―

静岡新聞、伊豆新聞にも掲載

当日はメディアの取材もあり、内容は静岡新聞、伊豆新聞でも紹介されております。

静岡新聞へのリンクはこちら

伊豆新聞へのリンクはこちら

―

⇒　熱海市宮川浄水場マイクロ水力発電所についての記事はこちら

長岡京市北ポンプ場マイクロ水力発電所での年次点検

長岡京市北ポンプ場マイクロ水力発電所の年次点検を実施しました。下図が長岡京市北ポンプ場マイクロ水力発電所の概要です。（詳細はこちらへ）

京都府乙訓浄水場から長岡京市北ポンプ場へ水が流入した際の余剰エネルギーで発電します。

■有効落差　約４１ｍ ■北ポンプ場平均入水量 　２９２㎥／ｈ ■最大発電出力　２５kW

―

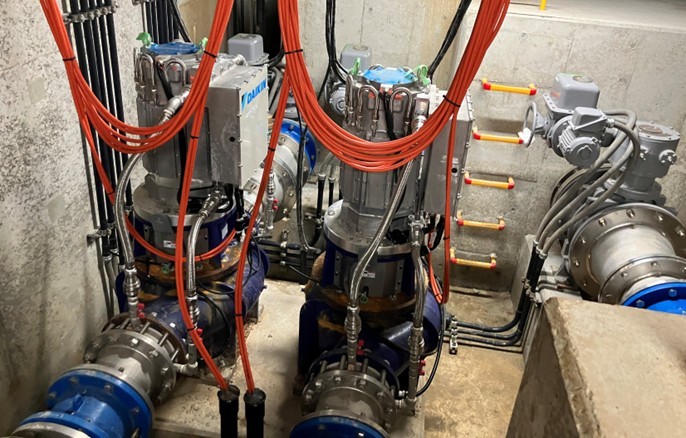

発電機と流量計を収納した地下ピットのようすです。運転時の異音発生もなく、発電機の巻線および軸受の温度も正常です。

―

電動弁を収納したピットです。長岡京市北ポンプ場マイクロ水力発電所では、機器収納のピットを２つに分けています。

―

電気主任技術者による接地抵抗  、絶縁抵抗の測定を行いました。発電機・システム制御盤・トランス・引込開閉器盤・電動弁モーター・流量計・その他について測定を実施し、規定値内であることを確認しました。

―

長岡京市北ポンプ場マイクロ水力発電所は再エネ発電中

２０１８年４月以降の発電量を示したグラフです。１月までの１０ヶ月で約１４０MWhの電力を生み出しました。

今後も長岡京市様とともに低炭素社会推進に寄与してまいります。

―

⇒　長岡京市北ポンプ場マイクロ水力発電所の記事へ

既設配管の切断

過去記事（「淡路調整池マイクロ水力発電所の工事」）の一番最後において、地下ピット内で発電機を設置する配管の防護コンクリート撤去を行ったことを報告しておりました。

―

この真ん中の配管を切断し、マイクロ水力発電機を取り付けます。作業箇所は、地下ピット内の下図赤線部分です。

―

切断の様子です。下の写真の真ん中に見える四角穴は、発電機用基礎を打つためのものです。

―

発電機設置用管路の敷設

配管接続用のフランジを溶接しました。溶接部には、Ｘ線検査も実施し、欠陥がないことを確認しました。

―

続いて、発電機とつなぐための配管を取り付けました。今後この配管の先に発電機、流量計、電動弁を取り付けます。



―

マイクロ水力発電機を地下弁室ピット内に搬入しました。

―

配管の状況です。発電機を取り付けるのが写真中央の管で、左側がバイパス管となります。

―

工事は、計画通り進んでおり、３月発電開始予定です。

⇒　Next　「淡路調整池マイクロ水力発電所の工事ー発電機据付」へ

中台浄水場マイクロ水力発電所のバイパス管敷設工事

２月５日記事（「木更津市中台浄水場マイクロ水力発電所の工事ー不断水分岐工事」）にて木更津市中台浄水場マイクロ水力発電所のバイパス管敷設用の不断水分岐工事をお伝えしました。

引き続き、バイパス管敷設のための上流側分岐工事を行いましたので、その様子をお伝えします。

今回の分岐工事箇所

図の青線で囲った部分が、今回お伝えする既設本管からマイクロ水力発電システムを取り付けるためのバイパス管分岐工事個所です。今回は、数時間にわたり送水を停止いただき分岐工事を実施いたしました。既設本管の電動弁を止め、分岐箇所上流の仕切弁を閉めて工事を行いました。

―

分岐工事の様子

まずは、既設本管を切断します。

―

続いて、準備しておいたＴ字管を取り付けました。その後、Ｔ字分岐部に仕切弁を取り付けました。

―

仕切弁取付後の状況です。

―

バイパス管の敷設を行いました。

―

この後、地下ピットの工事に取り掛かります。

　⇒ Next　木更津市中台浄水場マイクロ水力発電所の工事ー地下ピット完成

中台浄水場マイクロ水力発電所のバイパス管敷設用不断水分岐工事を行いました

木更津市中台浄水場マイクロ水力発電所の工事を進めています。（前回記事はこちら）

中台浄水場内の配水池への送水流入管部にバイパス管を新たに設け、発電システムを据付けます。今回、バイパス管敷設のために不断水分岐工事を行ったので、その様子をご報告します。

不断水分岐工事は、配水池への水の流入を止めることなく（つまり、断水することなく）、既設本管に穴を開け、分岐する工事です。今回は、下図の水色で囲った部分で、バイパス管敷設用の不断水分岐工事を行いました。写真中の黒い管が、送水中の既設本管です。

―

 不断水分岐工事の様子

 （１）送水中の既設本管に割Ｔ字管を取り付け固定します。

―

（２）割Ｔ字管に仕切弁を取り付けます。

―

（３）仕切弁を開けた状態で穿孔機を取り付けます。図のような状態になります。

―

（４）穿孔機のカッターを前進させ、既設本管に穴を開けます。

―穿孔の際の切屑は、既設本管側が有圧であるため、外部に排出されます。

　－

（４）貫通したら、カッター部を戻し、仕切弁を閉じます。その後、穿孔機を取り外します。右写真は、切り取られた既設本管です。

―

これで不断水分岐工事は完了です。この仕切弁を開けると通水します。

―

不断水分岐工事により取り付けた仕切弁に配管を取り付けた様子です。

―

⇒　Next　「木更津市中台浄水場マイクロ水力発電所の工事ー分岐工事つづき」へ

２０１９年１月３０日　空調タイムス１０面

空調業界の専門紙「空調タイムス」の”省エネルギー特集”の中で、当社発電ビジネスが取り上げられています。

当社発電ビジネスは、 ■自治体が運営する水道施設に当社費用負担によりマイクロ水力発電システムを設置 ■システムの設置や保守・メンテナンスも当社が費用負担 ■発電した電力は、再生可能エネルギーの固定価格買取制度によって売電 ■売電により得られた収益は、自治体と当社で分配 ■自治体は水道施設の一部で、費用負担なしで脱炭素化に貢献 となっております。

⇒　当社発電ビジネスの説明へ



固定買取価格制度を活用するには、経済産業省の「事業計画認定」が必要です

「電気事業者による再生可能エネルギー電気の調達に関する特別措置法（以下、FIT法）」を活用し売電を行う場合、当該再生可能エネルギー発電設備による発電事業についての「事業計画認定」を経済産業省から受ける必要があります。

「事業計画認定」の取得フローは

経済産業省から「事業計画認定」を取得するには、送配電事業者（電力会社）との「接続契約」の締結が認定に先立ち必要となっています。まずは、送配電事業者（電力会社）との協議を行い、送配電事業者（電力会社）に接続申込を行います。 先に「接続契約」が締結されないと「事業計画認定」の取得ができません。事業計画認定を受けた日付で売電単価が確定するため、「事業計画認定」が取得できないと、売電単価・調達期間が決まりません。 「接続契約」に続き、「事業計画認定」の申請を行います。これまでは「接続契約」が結ばれていない段階でも「事業計画認定」申請は可能でしたが、２０１９年４月１日以降は、「事業計画認定」の申請時に「接続契約書」の提出が必須となります。 申請してから認定まで３ヶ月程度が目安です。「事業計画認定」を受けた日をもって、売電単価・調達期間が決定されます。



淡路調整池マイクロ水力発電所の事業計画認定

既に送配電事業者との接続契約を行っており、その後、経済産業省の事業計画認定を取得いたしました。申請から認定までは、やはり３カ月かかりました。

―

⇒　Next　「淡路調整池マイクロ水力発電所の工事ー発電用管路」へ

系統連系が完了

宮川浄水場マイクロ水力発電所で発電した電気を送るために電力会社の送配電網に接続しました。パワーコンディショナーの整定値等をチェックし、いわゆる「系統連系」が完了しました。これで発電できる状態になりました。

―

各機器の設定値調整

系統連系が完了し、発電できる状態になりましたので、試運転調整を行いました。マイクロ発電システムの制御パラメーターの調整や電動弁の開度設定などを行いました。

―

いよいよ発電

当社の「見える化システム」で見た発電の状況です。リアルタイムで遠隔地からも運転状況を監視できます。

想定通りの流量が確保され、発電されています。

今後、この状態で連続運転を行い、問題が発生しないことを確認します。

⇒　熱海市宮川浄水場マイクロ水力発電所の過去記事はこちら

水利権従属発電手続きに伴う工事完成検査

熱海市宮川浄水場に設置予定のマイクロ水力発電所は、宮川からの導水が浄水場の沈砂池に入る手前で発電を行います。発電施設の設置位置が、浄化設備の手前となるため、水利権登録を既に行っています。

今回、登録後の工事完成に伴い、河川管理者による完成検査を受けました。

―

静岡県（河川管理者）による検査を無事通過

水利使用登録申請書に記載された図面を元に施工内容をチェックいただきました。特に問題はなく、検査合格となりました。

―

今後、電力会社立会による系統連系を行い、試運転調整を実施後、連続的に発電を開始いたします。

―

⇒　Next　「熱海市宮川浄水場マイクロ水力発電所の工事（７）試運転中」へ

淡路調整池マイクロ水力発電所の工事を進めています

淡路調整池マイクロ水力発電所の工事を進めています。 ⇒発電所の概要は、「水道施設での発電｜淡路調整池にマイクロ水力発電所を設置いたします」　へ

―

まずは、地上に設置するシステム制御盤用の基礎工事および売買電用の引込柱の設置などを行いました。

システム制御盤の設置位置の写真です。

システム制御盤の設置位置を図面で見ると次の図のようになります。マイクロ水力発電機を設置する地下ピットから電力会社の電柱に近い位置にシステム制御盤は設置されます。

システム制御盤の基礎工事

システム制御盤設置位置の基礎工事の様子です。

基礎コンクリートの仕上げです。

基礎コンクリートが乾き、型枠を撤去しました。

基礎コンクリート周囲の舗装も完了しました。

－

接地抵抗測定

接地抵抗は、D種基準を満たしていることを確認しました。

―

建柱工事

電力会社への売電を行うための電力線引込柱も立てました。

―

地下ピット内配管防護コンクリート撤去

地下ピット内では、発電機を設置する配管の防護コンクリート撤去を行いました。



―

⇒　Ｎｅｘｔ　「淡路調整池マイクロ水力発電所の事業計画認定を取得」へ

発電システムの工事状況

２０１９年１月１５日時点での発電システム工事状況です。水道管の地上立上部分のコンクリート巻きも完了しました。

-

電気保安協会による受電検査

電気保安協会による受電検査を実施しました。接地抵抗、メーター検査、系統連系インバータ型式を確認いただきました。

―

２０１９年１月２２日に系統連系

今後、工事完成検査を経て、２０１９年１月２２日に系統連系を行います。その後、発電システムの試運転調整を行い発電を開始いたします。

－

⇒Next　「熱海市宮川浄水場マイクロ水力発電所の工事（６）工事完成検査」へ

中台浄水場マイクロ水力発電所の工事を進めています

１２月２０日記事（クリック）にて木更津市中台浄水場マイクロ水力発電所における発電システム収納用地下ピットの掘削を開始したことをお伝えしました。

―

地下ピット設置前の地耐力測定を実施しました

地下ピットを設置するために、設置場所における地耐力の測定を実施しました。衝撃加速度測定器を用いて測定しました。

設計上の地盤反力に対し、安全係数３倍を大きく超える許容支持力が計測されました。十分な地耐力が確認できたので、地下ピットの設置工事に入ります。

―

⇒　Next　「木更津市中台浄水場マイクロ水力発電所の工事ー不断水分岐工事」へ

「環境日本一の潤いの杜づくり」を目指して

北杜市様は、「人と自然と文化が躍動する環境創造都市」を基本理念に掲げておられます。 その実現策として「環境日本一の潤いの杜づくり」を目指し、豊富な水資源を活用した小水力発電をはじめとしたクリーンエネルギーの率先導入及び積極的な普及啓発活動にも取り組んでおられます。

今回、その取り組みの一環として、北杜市須玉第二減圧槽にマイクロ水力発電システムを導入することになりました。

北杜市須玉減圧槽マイクロ水力発電システム概要

須玉第一減圧槽から須玉第二減圧槽に流入する水の残存エネルギーを利用して発電します。利用する落差は約３６mで、流量は平均２５７㎥／hrです。予想される発電電力量は、年間１４８MWhとなります。

発電システムを設置する須玉第二減圧槽手前の地下弁室です。青い配管側に設置します。狭小な場所になりますが、当社発電機の特長であるフットプリントの小ささが役立ちます。

この導入により北杜市様の「環境日本一の潤いの杜づくり」に貢献いたします。

―

竣工は２０１９年１２月予定

竣工は、２０１９年１２月を予定しております。

発電機を設置しました

前回記事（クッリク）では発電機室の基礎打ちまでをお伝えしました。

基礎の上に発電機を始めとする機器の設置を行いました。熱海市宮川浄水場マイクロ水力発電所では、沈砂池手前に発電機を設置するため、上流側にストレーナーを設置しています。

各機器の設置風景です。

―

発電システムの機器配置が完了

１２月２１日時点での工事状況です。赤枠で囲った部分の機器配置が完了しました。

今後、発電システム部分に収納ボックスを被せて設置します。

―

発電システムの収納ボックスを設置

１２月２７日時点での工事状況です。発電システム部分に収納ボックスを被せて設置しました。ストレーナー部・発電機部・電動弁部に分けて、３つのボックスを取り付けました。

３つの収納ボックスが取り付けられた様子です。扉を開ければ、各機器のメンテナンスができるようになっています。

-

システム制御盤の設置

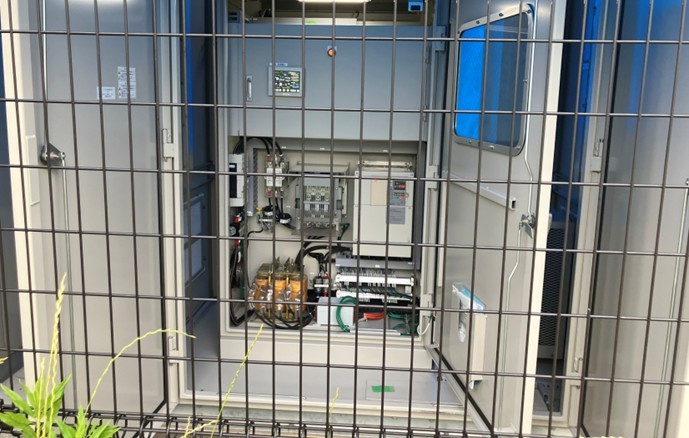

マイクロ水力発電システム全体を制御し、系統連系のためのパワコン機能を備えたシステム制御盤を設置しました。

設置工事後の全体の様子です。

―

発電は２０１９年１月末を予定

計画通り工事は進んでいます。、熱海市宮川浄水場マイクロ水力発電所は、２０１９年１月末までに竣工～発電の予定です。

―

⇒Next　熱海市宮川浄水場マイクロ水力発電所の工事（５）受電検査へ

木更津市中台浄水場マイクロ水力発電所の工事を開始しました

１２月１２日記事のとおり、再生可能エネルギー事業計画認定を経済産業省よりいただきましたので、中台浄水場マイクロ水力発電所の工事に着手しました。

⇒発電所の概要は、 水道施設での発電｜木更津市中台浄水場にマイクロ水力発電所を設置いたしますへ

―

木更津市中台浄水場マイクロ水力発電所の設置イメージ

中台浄水場マイクロ水力発電所の設置イメージです。上流の上鳥田浄水場から中台浄水場内４号配水池へ流入する経路に設置します。既設の流入弁室をバイパスする形になります。流入管は、地下に埋まっているため、発電機設置のための地下ピットを新設いたします。



地下ピット用の掘削を開始

地下ピット用の掘削を開始しました。



―

⇒Next　「木更津市中台浄水場マイクロ水力発電所の工事ー地耐力の測定」へ

マイクロ水力発電設置のための導水管敷設工事

11月27日記事（クリック）にて熱海市宮川浄水場マイクロ水力発電所の導水管分岐工事をお伝えしました。

続いて、分岐部からマイクロ水力発電システムに引き込むまでの導水管敷設工事の様子です。

―

その後、砕石を敷いた上に、捨てコンクリートを打ちました。この上に発電機室ができます。(１２月１４日)

―

鉄筋を組んだ上、コンクリートを流し込み、基礎をつくりました。

12月17日時点での工事状況です。

―

発電は２０１９年１月末を予定

予定通り工事が進めば、熱海市宮川浄水場マイクロ水力発電所は、２０１９年１月末までに竣工～発電の予定です。

―

⇒　NEXT　「熱海市宮川浄水場マイクロ水力発電所の工事（４）発電機設置」へ



２０１８年１２月１３日　日経産業新聞１２面

天候に左右されない『再生可能エネルギー安定電源』の事業化進展に期待がかかるとして、小水力発電事業事例で弊社取組みが紹介されました。

⇒　マイクロ水力発電の事例はこちらへ

―

第５次エネルギー基本計画でも

第５次エネルギー基本計画でも水力発電は、安定供給性に優れたエネルギー源としての役割を果たしていると評価され、中小水力発電の普及拡大を推進するものとしています。

⇒　関連記事　「第５次エネルギー基本計画が閣議決定」　へ

固定買取価格制度を活用するには、経済産業省の「事業計画認定」が必要です

「電気事業者による再生可能エネルギー電気の調達に関する特別措置法（以下、FIT法）」を活用し売電を行う場合、経済産業省から再生可能エネルギー発電設備についての設備認定を受ける必要がありました。２０１７年（平成２９年）４月に行われたFIT法の改正施行に伴い、新たに事業認定としての要件が加わったため、従来の「設備認定」に代わり「事業計画認定」を取得することになりました。

「事業計画認定」の取得フローは

経済産業省から「事業計画認定」を取得するには、送配電事業者（電力会社）との「接続契約」の締結が認定に先立ち必要となっています。まずは、送配電事業者（電力会社）との協議を行い、送配電事業者（電力会社）に接続申込を行います。 先に「接続契約」が締結されないと「事業計画認定」の取得ができず、事業計画認定を受けた日付で売電単価が確定するため、「事業計画認定」が取得できないと、売電単価・調達期間が決まりません。 次に「事業計画認定」の申請を行います。２０１９年４月１日以降は、「事業計画認定」の申請時に「接続契約書」の提出が必須となります。（これまでは、申請後の提出が認められていました。） 申請してから認定まで３ヶ月程度が目安です。認定を受けた日をもって、売電単価・調達期間が決定されます。

木更津市中台浄水場マイクロ水力発電所の接続契約と設備認定

 上記手続きを行い、当社も木更津市中台浄水場マイクロ水力発電所の接続契約および事業計画認定をいただきましたので、今後、発電所工事～発電開始へと進んでまいります。

⇒　木更津市中台浄水場マイクロ水力発電所の概要はこちらへ

―

今回は、「再生可能エネルギー発電事業計画の認定について」の認定者が、経済産業大臣臨時代理で国務大臣になっています。認定日が、Ｇ２０の時期で経済産業大臣がアルゼンチンに出張されていたためと思われます。

－

固定価格買取制度に関する過去記事はこちら

―

⇒　Next　木更津市中台浄水場マイクロ水力発電所の工事を開始へ



「京都環境フェスティバル２０１８」でマイクロ水力発電についてPR

京都府主催の「京都環境フェスティバル２０１８」は、環境について楽しみながら、学び・考えることができる参加・体験型イベントです。「楽しく学んで考えよう。～京のこと・環境のこと～」と題し、１２月８日、９日に京都府総合見本市会館(京都パルスプラザ)にて開催されました。

当社からは、ダイキン工業株式会社のブース内にてマイクロ水力発電に関するパネルを展示させていただきました。

「京都環境フェスティバル２０１８」は、お子様がたくさん来場されますので、お子様にも「マイクロ水力発電」を理解いただけるようなパネルをご用意しました。

―

京都府内では、長岡京市様に導入いただいていますので、京都府でも既に導入が始まっていることをPRいたしました。



エコプロ２０１８ ［第２０回］　SDGｓ時代の環境と社会、そして未来へ

持続可能な開発目標（SDGs）とは、２０１５年９月の国連サミットで採択された「持続可能な開発のための2030アジェンダ」にて記載された国際目標です。持続可能な世界を実現するための１７のゴール・１６９のターゲットから構成され、国連加盟１９３か国が、２０１６年から２０３０年までの１５年間で達成することになっています。

今後世界において、SDGs達成に向けた政策が逐次導入されることになります。日本においても、２０１６年１２月に政府が「持続可能な開発目標実務指針」を決定し、２０１８年６月の第５回持続可能な開発目標推進本部では、「ＳＤＧｓを日本の未来をつくる国家戦略の主軸に据える」と首相が述べています。

エネルギーに関するゴール（目標７）は、「すべての人々に手ごろで信頼でき、持続可能かつ近代的なエネルギーへのアクセスを確保する（エネルギーをみんなに そしてクリーンに）」です。

当社もマイクロ水力発電の普及でこのゴールに寄与してまいります。

―

【開催概要】

■　２０１８年１２月６日（木）～８日（土） 　１０：００～１７：００ ■　東京ビッグサイト 東ホール ■　無料（登録制）

―

当社展示ブースでは、マイクロ水力発電機の実機、設置事例、遠隔監視システムによる各サイトのリアルタイム運転状況をご覧いただきました。

来場者数は、三日間で１６２,２１７人

１日目５４,０７１人、２日目６１,０１４人、３日目４７,１３２人でした。

たくさんの方にご来場いただきました。ありがとうございました。



電力線埋設管工事を行いました

11月27日記事（クリック）にて熱海市宮川浄水場マイクロ水力発電所の工事開始をお知らせしました。 工事は進み、マイクロ水力発電システムと系統電力網をつなぐ電力線用の埋設管工事を行いました。（図の赤線部です。）

アース棒の打設も行いました。打設後の接地抵抗値は、８４Ωで基準値を満たしていることを確認しました。

－

⇒　Next　「熱海市宮川浄水場マイクロ水力発電所の工事（３）」へ



熱海市宮川浄水場マイクロ水力発電所の工事を開始しました

熱海市宮川浄水場マイクロ水力発電所の工事に着手しました。従属発電水利権登録ルールに従い、工事着手届を事前に河川管理者に提出しております。

－

河川取水口からの既設導水管の分岐工事

宮川浄水場マイクロ水力発電所は、図のレイアウトのように発電システムを地上設置いたします。宮川の取水口から浄水場までの導水管は、浄水場内の地下に埋まっております。そこで沈砂池手前の導水管を掘り出し、地上へ引き出すための分岐工事を行いました。

－

⇒　Next　「熱海市宮川浄水場マイクロ水力発電所の工事（２）」へ



「京都環境フェスティバル２０１８」にてマイクロ水力発電のパネル展示をいたします。

「京都環境フェスティバル２０１８」は、京都府主催の環境について楽しみながら、学び・考えることができる参加・体験型イベントです。 「多様な生きものとの共生」と「エコな住まいと暮らし」をテーマとして、生きものなりきり体験や、ＶＲを利用した生きもの目線による自然の世界の体験ができます。最新省エネ・エコ住宅・エコカーの紹介もあります。 当社からは、お子様にもわかりやすい「水道施設での水力発電」の紹介パネルを展示いたします。

さらに、ウルトラマンロッソとウルトラマンブルが登場するショー＆握手会が８日に、 気象予報士 正木 明さんによる環境トークショー「なんでこんなに災害が多いの？」が９日に開催されます。 入場は、無料です。

開催日時 －　平成３０年１２月８日(土)、９日(日) －　午前１０時から午後４時まで

開催場所 －　京都府総合見本市会館(京都パルスプラザ)



※マイクロ水力発電のパネルは、ダイキン工業株式会社ブースにて展示しております。



木更津市中台浄水場にマイクロ水力発電を導入します

木更津市様と当社は、水道施設の落差による位置エネルギーを利用したマイクロ水力発電事業を木更津市中台浄水場にて実施いたします。

この取り組みは、「木更津市人と自然が調和した持続可能なまちづくりの推進に関する条例」（２０１６年１２月１５日木更津市条例第２８号）に基づき官民連携での小水力発電による資源・エネルギーが循環する地域づくりに寄与することを目的としたものです。

 当社は、木更津市様より中台浄水場の土地を一部借り受け、当社負担によるマイクロ水力発電設備の設置およびマイクロ水力発電事業運営を行います。当社から木更津市様へは、水の余剰エネルギーの使用および土地使用等に対する対価をお支払いいたします。

中台浄水場におけるマイクロ水力発電概要

木更津市上烏田浄水場から中台浄水場へ送水される水の余剰エネルギーを活用して発電を行います。送水量により有効落差は変化しますが、最大２１．７ｍの圧力を利用いたします。発電システムで利用する水量は、最大４８２㎥／ｈとなります。それ以上の水量が必要なときは、並列する管にも水を流して運用いたします。年間発電量は、１３２MWhを想定しております。電力のCO2排出係数を平成28年度全国平均係数（0.000518（t-CO2/kWh））として、年間６９トンのCO2削減に貢献いたします。

「オーガニックなまちづくり」へ貢献

「木更津市人と自然が調和した持続可能なまちづくりの推進に関する条例」は、通称「オーガニックなまちづくり条例と呼ばれているそうです。

「オーガニックなまちづくり」とは、「オーガニック」を「持続可能な未来を創るため、地域、社会、環境等に配慮し、主体的に行動しようとする考え方」と捉え、これをまちづくりの視点として、人と自然が調和した持続可能な都市を構築し、次世代に継承しようとする取組みということです。

当社としても、地域資源を活かしたマイクロ水力発電の導入により、木更津市様の「オーガニックなまちづくり」に貢献してまいります。

－

⇒　木更津市中台浄水場マイクロ水力発電所の事業計画認定を取得へ



エコプロ２０１８で実機がご覧いただけます

今年度も環境関連の展示会であるエコプロ展に参加いたします。今年度は、持続可能な開発目標（SDGs）がテーマとなっています。 ぜひ、弊社展示サイトへお立ち寄りください。

【開催概要】

エコプロ２０１８ ［第２０回］　SDGｓ時代の環境と社会、そして未来へ

■　２０１８年１２月６日（木）～８日（土） 　１０：００～１７：００ ■　東京ビッグサイト 東ホール ■　無料（登録制）

[caption id="attachment_893" align="aligncenter" width="300"] ↑　昨年度の出展風景　↑[/caption]

持続可能な開発目標（SDGs）

持続可能な開発目標（SDGs）とは、２０１５年９月の国連サミットで採択された「持続可能な開発のための2030アジェンダ」にて記載された国際目標です。持続可能な世界を実現するための１７のゴール・１６９のターゲットから構成され、国連加盟１９３か国が、２０１６年から２０３０年までの１５年間で達成することになっています。

今後世界において、SDGs達成に向けた政策が逐次導入されることになります。日本においても、２０１６年１２月に政府が「持続可能な開発目標実務指針」を決定し、２０１８年６月の第５回持続可能な開発目標推進本部では、「ＳＤＧｓを日本の未来をつくる国家戦略の主軸に据える」と首相が述べています。

エネルギーに関するゴール（目標７）は、「すべての人々に手ごろで信頼でき、持続可能かつ近代的なエネルギーへのアクセスを確保する（エネルギーをみんなに そしてクリーンに）」です。

当社もマイクロ水力発電の普及でこのゴールに寄与してまいります。

固定買取価格制度を活用するには、経済産業省の「事業計画認定」が必要です

「電気事業者による再生可能エネルギー電気の調達に関する特別措置法（以下、FIT法）」を活用し売電を行う場合、経済産業省から再生可能エネルギー発電設備についての設備認定を受ける必要がありました。２０１７年（平成２９年）４月に行われたFIT法の改正施行に伴い、新たに事業認定としての要件が加わったため、従来の「設備認定」に代わり「事業計画認定」を取得することになりました。

「事業計画認定」の取得フローは

経済産業省から「事業計画認定」を取得するには、送配電事業者（電力会社）との「接続契約」の締結が認定に先立ち必要となっています。まずは、送配電事業者（電力会社）との協議を行い、送配電事業者（電力会社）に接続申込を行います。 先に「接続契約」が締結されないと「事業計画認定」の取得ができず、事業計画認定を受けた日付で売電単価が確定するため、「事業計画認定」が取得できないと、売電単価・調達期間が決まりません。 次に「事業計画認定」の申請を行います。２０１９年４月１日以降は、「事業計画認定」の申請時に「接続契約書」の提出が必須となります。（これまでは、申請後の提出が認められていました。） 申請してから認定まで３ヶ月程度が目安です。認定を受けた日をもって、売電単価・調達期間が決定されます。

熱海市宮川浄水場マイクロ水力発電所の接続契約と事業計画認定

 上記手続きを行い、当社も熱海市宮川浄水場マイクロ水力発電所の接続契約および事業計画認定をいただきましたので、今後、発電所工事～発電開始へと進んでまいります。

－

－

固定価格買取制度に関する過去記事はこちら

―

⇒　Next　「熱海市宮川浄水場マイクロ水力発電所の工事を開始」へ

長岡京ガラシャ祭が１１月１１日に開催されます

長岡京市様では、北ポンプ場にマイクロ水力発電を導入いただいております。

→　長岡京市北ポンプ場マイクロ水力発電所についてはこちら

その長岡京市で「長岡京ガラシャ祭り」が、２０１８年１１月１１日に開催されます。

１９９２年長岡京市では、歴史遺産である勝竜寺城跡を整備し、勝竜寺城公園として完成させました。勝竜寺城（しょうりゅうじじょう）は、細川忠興と明智光秀の娘｢玉｣（後の細川ガラシャ）が盛大な結婚式を挙げ、新婚時代を過ごした場所と言われています。

その完成を記念して、今から約４００年前に「玉」の輿入れの様子を再現する行列巡行を開催し、以後「長岡京ガラシャ祭り」として、継続されています。２０１８年で２７回目を迎えます。

行列巡行では、約１，０００人が長岡第六小学校をスタートし、勝竜寺城公園までの約３キロメートルを行進します。模擬店会場やステージショーもあり、約５万人の観客が来訪されるとのことです。

追記　：　１１月１１日　ガラシャ祭りが開催されました

お輿入れ行列の最終ゴールとなるのは、勝竜寺城（しょうりゅうじじょう）です。場内には、細川ガラシャの像もあります。

お玉のお輿入れ行列です。お天気も良く、無事輿入れできました。

お祭りでは、ご当地キャラクターのお玉ちゃんも活躍していました。

２０１８年１１月７日　静岡新聞にて

熱海市宮川浄水場へのマイクロ水力発電導入について紹介されています。 熱海市水道温泉課様からのお話なども掲載されています。

（リンク先　http://www.at-s.com/news/article/local/east/562773.html）

－

－ 現在、水利使用登録も完了し、年内に工事に入ります。



熱海市宮川浄水場でのマイクロ水力発電には水利権の登録が必要です

２０１８年９月２８日の記事（「水道施設での発電｜熱海市宮川浄水場にマイクロ水力発電所を設置いたします」）でご紹介した熱海市宮川浄水場に設置予定のマイクロ水力発電所は、宮川からの導水が浄水場の沈砂池に入る手前で発電を行います。

発電施設の設置位置が、浄化設備の手前となるため、水利権登録が必要となります。 ⇒ ２０１８年５月９日の記事（「水道施設での水力発電における「水利使用」手続き」）を参照ください。

―

既に水利権のある用水を利用して発電を行う場合（従属発電）

熱海市宮川浄水場は、水道用としての水利権が与えられています。既に水利権がある場所に新たに水力発電を導入することを従属発電と言います。小水力発電の拡大を狙い、河川法改正による水利使用手続の簡素化が行われた結果、今では従属発電での水利使用については登録制が導入されています。（従来は、従属発電でも水利使用は許可制となっていたため、手続きが大変で、行政審査の時間もかかっていました。登録制であれば、法律に記載された拒否要件に該当しなければ、登録されます。）

現在の河川法を見ると、

（流水の占用の許可） 第二三条　河川の流水を占用しようとする者は、国土交通省令で定めるところにより、河川管理者の許可を受けなければならない。ただし、次条に規定する発電のために河川の流水を占用しようとする場合は、この限りでない。

（流水の占用の登録） 第二三条の二　前条の許可を受けた水利使用（流水の占用又は第二十六条第一項に規定する工作物で流水の占用のためのものの新築若しくは改築をいう。以下同じ。）のために取水した流水その他これに類する流水として政令で定めるもののみを利用する発電のために河川の流水を占用しようとする者は、国土交通省令で定めるところにより、河川管理者の登録を受けなければならない。

となっており、法律改正により従属発電のための規制緩和がはかられています。

―

従属発電の登録手続き

従属発電を行う場合の登録手続きは、従属元水利使用者と河川管理者との事前協議から始まります。 宮川浄水場における従属元水利使用者は、熱海市様です。河川管理者は、静岡県様です。今回の登録でも熱海市様および静岡県様には多大なご協力をいただき、事前協議を重ねた上登録申請を行いました。 登録申請までに、従属元水利使用者との間で水力発電を実施のための契約を結んでおく必要があります。河川管理者への登録申請には契約書を一緒に提出します。 申請書提出からは、約１カ月で登録書をいただきました。従来の許可制では、半年以上かかっていたようなので、かなりのスピードアップになっています。

登録が完了しましたので、これで工事に着手できるようになりました。今後、設置工事を進め、より早期の発電開始を目指します。

→　Next　「熱海市宮川浄水場マイクロ水力発電所の事業計画認定を取得」へ

淡路調整池では水位に応じて流入水量を変化させて発電

１０月２６日記事にてお伝えしたように淡路広域水道企業団淡路調整池にマイクロ水力発電システムを導入いたします。 ⇒「水道施設での発電｜淡路調整池にマイクロ水力発電所を設置いたします」

淡路調整池では、調整池タンク内の水位センサー情報にしたがい、３段階で調整池タンクへの流入量を変化させています。

①流入量を通常より減らす －　調整池タンクが満水位に近くなると、調整池タンクへの流入量を減らします

②流入量は通常 ―　事前に決めておいた量で調整池タンクへ水を送ります

③流入量を通常より増やす ―　調整池タンク内の水が無くなってくると、調整池タンクへの流入量を増やします

流量制御の結果として、比較的大きな流量変化（２５０～７５０㎥／hr）が起こります。当社マイクロ水力発電システムでは、こうした流量変化にも対応いたします。

調整池タンクの水位が低下した場合はバイパス管を使って増量

調整池タンクの水位が一定値以上ある場合（①，②）には、電動弁Bを閉じておくことでバイパス管を使わず、マイクロ水力発電機を設置した管路のみに水を流します。 調整池タンクが満水位に近くなる（①）と、電動弁Aを絞り調整池タンクへの流入流量を減らします。 調整池タンクの水位が一定値以下になる（③）と、電動弁Bを開けることで調整タンクへの流入流量を増加させます。 マイクロ水力発電機では、処理できる水量が落差により決まってしまうため、処理できる水量以上の水が必要な場合はバイパス管を使い、必要流量を賄います。

このようにバイパス管路を含めた流量制御を行い、水の安定供給を優先しながら発電いたします。 もちろん、停電などにより発電機を停止させる必要がある場合にも、発電機側の電動弁Aを閉じ、バイパス管路の電動弁Bを開くことで、必要流量を確保いたします。

このような水位制御を行うことで、流量変動の大きい淡路調整池でもマイクロ水力発電を導入し、できるだけ多くの発電量とCO2削減量を得られるようになります。

－

なお、配水池の水位制御は、過去、砺波広域圏事務組合の福野調整槽でも実施しておりますので、過去記事をご参照ください。　　水位制御による水力発電（砺波広域圏事務組合福野調整槽）へ

―

⇒　Next　「淡路調整池マイクロ水力発電所の工事」へ

淡路島へは明石海峡大橋を越えて本州から送水

淡路島は、降水量が少ない地域です。さらに大きな河川がなく、島の６５%を山地や丘陵が占めているため、地形的に水の確保も難しい地域です。そのため日照りにより水が不足することが多く、昔から多くのため池やダムをつくって凌いできました。それでも少雨が続くと対応できず、１９９４年（平成６年）にはなんと２９９日間もの給水制限が続きました。

そんな中、１９９８年（平成１０年）の明石海峡大橋開通に伴い、本州から水道水の送水も行われるようになりました。それ以降、給水制限が行われることはなくなったということです。

送水は、本州側の高所から流下して、明石海峡大橋をわたり、今回マイクロ水力発電を行うことになった淡路調整池に届けられています。

明石海峡大橋は４４ｍの高低差

明石海峡大橋は、全長３９９１mの世界最長のつり橋です。橋の両端は、海面（東京湾平均海面）からの高さ５３mですが、中央部では高さ９７ｍとなります。つまり、４４ｍもの橋の高低差を越えて送水されています。

明石海峡大橋を下から見上げると、直径４５０ｍｍの送水管２条が確認できます。

淡路調整池では、この本州から流下してきた水の流れと残存圧力を活用した水力発電を行うのです。

⇒　淡路調整池での発電については、「淡路調整池にマイクロ水力発電所を設置いたします」へ

―

明石海峡大橋から見た淡路調整池

淡路調整池は、淡路島の北端（本州に最も近いところ）にあり、明石海峡大橋からも見ることができます。下の写真が明石海峡大橋から淡路島を見たものです。

近くには、神戸淡路鳴門自動車道の淡路サービスエリアがあり、絶景スポットとして有名な大観覧車が写っています。淡路島へお越しの際は、お立ち寄りください。

－

⇒　Next　「淡路調整池では水位制御を行いながら発電」へ



２０１８年１０月３１日　日刊工業新聞１５面

当社マイクロ水力発電システムの施工期間短縮に関する記事が掲載されました。

 関連資料はこちら

その他のメディア掲載記事はこちら

２０１８年１０月２９日　日経産業新聞７面

当社マイクロ水力発電システムと自治体様の費用負担ゼロでの導入方法について記事が掲載されました。

―

【関連記事】

水道施設での発電｜熱海市宮川浄水場にマイクロ水力発電所を設置いたします

水道施設での発電｜静岡市西奈配水場にマイクロ水力発電所を設置いたします

その他のメディア掲載記事はこちら

環境にやさしい水道システムの構築

淡路広域水道企業団様では、環境にやさしい水道システムの構築を目指し、再生可能エネルギーの活用を進められてきました。

今回、淡路広域水道企業団淡路調整池にて、企業団の公有財産の活用を図るとともに未利用エネルギーの有効利用を目的としたマイクロ水力発電事業を実施することで合意いたしました。

当社は、淡路広域水道企業団様からマイクロ水力発電事業実施に必要な場所および管路を流れる水の余剰エネルギーの提供を受け、当社負担による水力発電設備の設置および水力発電事業運営を行います。当社から淡路広域水道企業団様へは、貸付けいただいた土地・設備等の使用料および水の余剰エネルギー提供に対する施設利用料をお支払いいたします。

―

淡路広域水道企業団淡路調整池におけるマイクロ水力発電概要

淡路調整池に流入する水の余剰エネルギーを利用して発電します。発電した電気は、固定価格買取制度により電気事業者へ全量売電いたします。有効落差は約３５mで、流量は２５０～７５０㎥／hr（日量約１２,５００㎥）の幅の中で発電いたします。

年間発電量は１８４MWhを想定しております。電力のCO2排出係数を平成28年度全国平均係数（0.000518（t-CO2/kWh））として、年間９５トンのCO2削減に貢献できます。

―

マイクロ水力発電システムは、既設電動弁室内に設置

淡路調整池マイクロ水力発電システムは、調整池への流入量を制御するために設けられている電動弁室内に設置いたします。右写真の中央に見える管路（現行のバイパス）に発電機を取り付けます。

－

あわじ環境未来島構想

淡路島では、豊富な地域資源を活かし、住民主体・地域主導による生命つながる「持続する環境の島」の実現をめざしておられます。

エネルギー分野では、 ２０５０年までに電力自給率を１００％にすることを目標とし、先駆的取組を推進されており、２０１１年には国の地域活性化総合特区の指定も受けています。

当社としましても、今回の事業がそうした取り組みの一助となるよう推進してまいります。

－ Next　「淡路調整池では本州からの送水で発電」へ

消火栓は水道施設です

消火栓は、その設置について水道法第２４条に規定されており、水道を管轄する水道事業管理者が設置し、維持し及び管理することになっています。

水道法　第２４条

１．水道事業者は、当該水道に公共の消防のための消火栓を設置しなければならない。

２．市町村は、その区域内に消火栓を設置した水道事業者に対し、その消火栓の設置及び管理に要する費用その他その水道が消防用に使用されることに伴い増加した水道施設の設置及び管理に要する費用につき、当該水道事業者との協議により、相当額の補償をしなければならない。

３．水道事業者は、公共の消防用として使用された水の料金を徴収することができない。

なんとこの法律では、消防に使用された水の料金は請求できないようです。 一方、東京都では、地方公営企業法第17条の２などの法令に基づいて、火災現場等で使用した水の料金が、東京消防庁から水道局に支払われているそうです。 消防に使用された水の料金支払については、自治体により対応が分かれているようです。

－

神戸市の消火栓蓋には神戸の名所がたくさん

水道施設である消火栓ですが、その蓋のデザインには凝ったものも見られます。

その一例として、当社マイクロ水力発電システムを２か所導入いただいている神戸市の消火栓蓋のデザインをご紹介します。神戸市の名所をちりばめてデザインされています。

過去の記事（「神戸市のよいところ　～布引の滝～」へリンク）でご紹介した布引の滝もデザインに入っています。

神戸市福谷中層配水池マイクロ水力発電所近くにある神戸ワイナリーの”神戸ぶどうと神戸ワイン”もデザインされています。

神戸ワイナリーでは、２０１８年１０月２７日(土)・２８日(日) に、「神戸ワイン 新種まつり」が開催され、試飲や購入が可能なようです。入場は無料（飲食などは有料）です。

静岡市はちびまる子ちゃんのふるさと

西奈配水場でのマイクロ水力発電を進めている静岡市に行くと、人気アニメ「ちびまる子ちゃん」の原作者さくらももこさんから寄贈された「ちびまる子ちゃん」マンホールを見ることができます。

 新静岡駅（新静岡セノバ けやき通り口前）の近くにあります。

―

静岡市上下水道局庁舎でもご覧いただけるようになりました

２０１８年１２月３日より静岡市葵区の上下水道局庁舎で常設展示されています。上記でご紹介した新静岡駅前のデザインと一緒にＪＲ清水駅西口のバスターミナルに設置されたものもご覧いただけます。ぜひ、お立ち寄りください。

大阪のデザインマンホールはこちら

―

⇒Next　「静岡市西奈配水場マイクロ水力発電所の工事スタート」へ

藤原配水場マイクロ水力発電所は、千苅ダムから流下した水で発電しています

神戸市藤原配水場マイクロ水力発電所は、千苅ダムを水源とし、千苅浄水場～平田配水池を経て藤原配水場へ流入する水の余剰エネルギーを使って発電しています。また、上流側にある千苅浄水場の流入口でも、神戸市水道局様による小水力発電がおこなわれており、CO2削減に貢献されています。

藤原配水場マイクロ水力発電所についてはこちらへ

―

千苅ダムは登録有形文化財

水源である千苅ダムをご紹介します。

千苅ダムは、神戸市水道局様の利水専用ダムです。正式には”千苅貯水池えん堤”と呼ばれ、大正3年（1914年）から大正8年（1919年）にかけて建設された水道専用の重力式コンクリートダムです。神戸市の人口増加に対応するため、昭和4年（１９２９）から昭和6年（1931）には追加工事を行い、ダムの高さを6mかさ上げしています。

ダムの高さは４２．４m、ダムの幅は１０６．６ｍです。ダム上部には１７門のゲートバルブがあり、武庫川水系羽束川（はつかがわ）への放水をコントロールしています。約１１６０万立方メートルの水をためておくことができ、神戸市北区を中心に給水されます。下のダム写真で中央にアーチ状の水管が見えますが、この水管を通って千苅浄水場へと水は送られています。

千苅ダムは、平成１０年（１９９８年）に文化庁の登録有形文化財に登録、平成１３年（２００１年）に土木学会の「日本の近代土木遺産～現存する重要な土木構造物２０００選 」に選定、平成２１年（２００９年）には経済産業省「近代化産業遺産」に認定されています。

－

一見の価値のある大変美しいダムです

ダムを流れ落ちる水が、まるで”白いレースカーテン”のようです。こうしたレースのような縞模様は、水流の不安定性に起因するもので、「転波列」と呼ばれるそうです。

西日本旅客鉄道（JR西日本）福知山線の道場駅（どうじょうえき）からも２kmと近く、周辺はトレッキングコースにもなっています。ぜひお立ち寄りください。



静岡市西奈配水場の水源は安倍川

マイクロ水力発電所の導入を予定している静岡市西奈配水場へは、安倍川で取水された水が流れ込んでいます。静岡地区の水道創設期からある牛妻水源地にて取水されています。１日当たり５５，６００㎥の取水ができ、静岡地区の水道水の約３分の１の水量をまかなっています。取水された水は、門屋浄水場で浄化され、その一部が西奈配水場へ送られます。

「静岡市西奈配水場にマイクロ水力発電所を設置いたします」へ

安倍川は　「平成の名水百選」のひとつ

安倍川は、2008年（平成20年）6月に環境省の「平成の名水百選」に選定されています。地域の生活に溶け込んでいる清澄な水や水環境のなかでも特に地域住民等による主体的かつ持続的な水環境の保全活動が行われているものが選ばれています。

安倍川の下流には、東アジア地域で最初に発見された水田遺構の「登呂遺跡」があり、太古より生活利用されていたことがわかります。

牛妻水源地では水質の良い伏流水から取水

河川の流水には、地上を流れる表流水と地下を流れる伏流水があります。水がしみ込みやすい土地に川が流れると、表流水が一部地中にもぐりこんで流れます。この水のことを伏流水といいます。安倍川は、川上から運ばれて堆積した土砂の下に表流水がもぐりこんでおり、豊かな伏流水の層を形成しています。伏流水は、水がもぐりこむ際に砂などで濾過されており、水質が良好なのが特長です。

牛妻水源地では、この水質が良好な伏流水から取水をしているそうです。

伏流水の取水は、地下に多孔管（管に穴のあいたもの）を埋めて行っているとのこと。

また、伏流水は表流水と密接なつながりがあるため、その使用は「河川法」の対象になるということです。

－

→　Next　「静岡市のデザインマンホール」へ



１０月１７日は上水道から給水が始まった日

当社がマイクロ水力発電所を設置させていただいている上水道のはじまりについての話題です。

日本初の近代水道は、明治２０年（１８８７年）に横浜市でイギリス陸軍のヘンリー・スペンサー・パーマー（Henry Spencer Palmer)によって作られたそうです。相模川と道志川の合流地点にあった三井用水取入所から野毛山配水池までの５０km弱の水道でした。蒸気駆動の揚水ポンプで川から水を汲み上げ送水していたとのことです。

１０月１７日は、上水道による給水が始まった日として記念日になっています。



静岡市西奈配水場での水力発電電力は地産地消されます

西奈配水場でのマイクロ水力発電は、静岡市様が進める「エネルギーの地産地消事業」と連携することになっております。

同事業により静岡市様は、エネルギーの地産地消・それに伴う市域経済循環・地球温暖化対策推進・防災機能の拡充・市役所における電力調達コスト削減をはかる予定です。

今回の西奈配水場へのマイクロ水力発電導入では、地球温暖化対策推進はもちろん、エネルギーの地産地消の仕組みも構築いたします。

FIT法改正以降、再エネ電力の買い取り先は「送配電事業者」

西奈配水場へ導入するマイクロ水力発電所でつくられる電力は、固定価格買取制度（いわゆるFIT）で売電いたします。

２０１７年４月の改正FIT法施行以降、再生可能エネルギーで発電した電気の買い取り先は「送配電事業者」となりました。 電力全面自由化によって、２０２０年には従来の一般電力会社が「発電」「送配電」「電力小売り」の３事業で分割され、別々の会社になります。（静岡市エリアであれば、中部電力が該当します。） その中で「送配電事業者」が買い取り義務と接続義務の両方を担うことによって、再生可能エネルギーの供給バランスを安定させることになっています。

マイクロ水力発電所でつくられる電力は、このエリアの送配電事業者である中部電力へ売電いたします。

地域の新電力会社（電力小売り事業者）を介して地産地消

マイクロ水力発電所でつくられる電力を送配電事業者である中部電力へ売電するだけでは、中部電力エリア内のどの地域で消費されているかがわかりません。そこで今回は、静岡市様指定の地域の新電力会社（電力小売り事業者）と契約を別途結びます。その契約は、西奈配水場のマイクロ水力発電所でつくる電力を特定して販売することを承諾するものです。

この承諾の上、静岡市様指定の地域の新電力会社は、発電所を特定した再生可能エネルギー電気を卸供給してもらう契約（再生可能エネルギー電気特定卸供給契約）を送配電事業者との間で結びます。

静岡市様指定の地域の新電力会社は、静岡市様の施設に電力供給しています。これらの契約を結ぶことで、西奈配水場のマイクロ水力発電所でつくる電力を静岡市様の施設で消費していること（エネルギーの地産地消）となります。

FIT法の改正により、FITを利用した再生可能エネルギー電力の地産地消には、こうした方法が採用されるようになりました。

－

⇒　Next　「静岡市西奈配水場マイクロ水力発電所の水源は伏流水」へ

地球温暖化対策のための水道施設での水力発電事業

静岡市様では、「しずおか水ビジョン第３次中期経営計画」に基づき、平成２７年度から水道施設での水力発電導入可能性を検討されてこられました。

このたび、地球温暖化対策として自然エネルギーを活用し温室効果ガスの排出量の低減を図るため、静岡市西奈配水場の「受水槽」流入部の残存圧力を使用した水力発電事業を実施することで静岡市様と当社で合意いたしました。

当社は、静岡市様より西奈配水場配水場の土地を一部借り受け、当社負担によるマイクロ水力発電設備の設置およびマイクロ水力発電事業運営を行います。当社から静岡市様へは、水力発電設備の設置及び埋設管等の布設に係る貸付料をお支払いいたします。

静岡市西奈配水場におけるマイクロ水力発電概要

西奈配水場の上流にある門屋浄水場からの送水残存圧を使用して発電します。有効落差３４．５m、流量３４７㎥/hで、受水槽の水位を制御しながら発電します。

年間発電量は１３３MWhを想定しております。静岡市様でのCO2排出係数0.000485（t-CO2/kWh）を用いると、年間約６５トンのCO2削減に貢献いたします。

今年度中に発電を開始し、静岡市様とともに低炭素社会の推進に寄与してまいります。

→　Next　「静岡市西奈配水場の水力発電で地産地消を」へ

日本初の花時計　現在は”イニエスタ”デザイン

当社マイクロ水力発電システムは、神戸市に２か所設置させていただいております。

その神戸市の名所の一つに日本初の花時計として知られる「こうべ花時計」があります。神戸市役所敷地内にあります。季節ごとに花の植え替えが行われており、現在はサッカーＪリーグ１部ヴィッセル神戸に加入した元スペイン代表のアンドレス・イニエスタ選手を歓迎する図柄となっています。イニエスタ選手の背番号８のユニフォームとサッカーボールがあしらわれています。赤と黄のアキランサス、白いシロタエギク、緑のタマリュウの合計約３千株が使われています。

２０１８年１０月末にも撤去されるようです

「こうべ花時計」は、１９５７年から稼働し、現在は１９７６年に改装した２代目のものということです。花の植え替えも５００回以上行われています。

神戸新聞などの報道によると、神戸市役所２、３号館の建て替えに伴い、この花時計が１０月末にも撤去されるそうです。

移設を想定しているそうですが、具体的な場所や時期はまだ決まっていないようです。

２０１８年１０月１８日からは、「茜離宮（あかねりきゅう）」

現在の場所での花時計最終デザインとして、２０１８年１０月１８日から「茜離宮（あかねりきゅう）」が採用されています。

須磨離宮公園開園５０周年を記念した須磨離宮公園オリジナルローズであり、その名前の「茜離宮（あかねりきゅう）」は、市民公募により決まったそうです。

こうべ花時計は庁舎の立替工事に伴ない移転するため、今回の「茜離宮」を最後に休止するということです。平成３１年春頃には、移転先での再開を予定しているそうです。

水が豊富な熱海市

先日ご紹介したように熱海市の水道施設において今年度中のマイクロ水力発電システム導入を目指しております。

（記事：「熱海市宮川浄水場にマイクロ水力発電所を設置いたします」へ）

熱海市の水道水源は、丹那隧道（湧水）・宮川（表流水）・泉川（表流水）など市内で１５箇所あり、豊富な水を有しています。

昔は山から温泉も噴き出していた

熱海市には、めずらしい横穴式の源泉「走り湯」が史跡として残っています。約１３００年前に発見されたそうで、山から噴き出した湯が海に向かって走り落ちる様子から「走り湯」と名付けられたとのこと。水の豊富な土地柄を反映しています。

源泉の乱掘が続いた結果、現在では噴出量は毎分１００リットル程度にまで下がっているようです。それでも横穴の中は、湯気でもうもうとしています。

その昔は、源頼朝も入浴したそうです。

足湯もあったりするので、熱海市にお越しの際は、一度お立ち寄りいただければと思います。

住所：静岡県熱海市伊豆山６０４－１０

⇒　Next　熱海市宮川浄水場における水力発電のための水利権登録が完了へ

福島県相馬市では７時間程度の停電が発生

平成３０年台風２４号（チャーミー）が、９月３０日夜に和歌山県に上陸し、非常に強い勢力を保ったまま、１０月１日午前に東北を通過し三陸沖へ抜けていきました。

当社マイクロ水力発電システムが導入されている福島県相馬市大野台浄水場付近では、１０月１日 ２時１０分から７時間程度停電しました。

停電に伴い、発電機は自動停止

停電の発生と同時に大野台浄水場マイクロ水力発電システムは、自動的に停止し解列（系統電力網から切り離し）されました。

３台設置されている発電機のうちの１台の発電状況データです。

朝方の電力網の復旧に伴い、発電機も運転を再開しました。



「資源・エネルギー循環システム」による地域づくりを目指して

熱海市様と当社は、協働して水道水の安定供給を行なうとともに、マイクロ水力発電事業による地域エネルギーの自給率の向上を図り、低炭素社会の推進に寄与する「資源・エネルギー循環システム」の構築を行うことで合意いたしました。

この合意に基づき、熱海市宮川浄水場にマイクロ水力発電所を設置いたします。

当社は、熱海市様より宮川浄水場の管路を流れる水の余剰エネルギーと同浄水場に所在する土地を借り受け、当社負担によるマイクロ水力発電設備の設置およびマイクロ水力発電事業運営を行います。当社から熱海市様へは、余剰エネルギーの使用及び土地使用等に対する対価をお支払いいたします。

今年度中に発電を開始し、熱海市様とともに低炭素社会の推進に寄与してまいります。

熱海市宮川浄水場におけるマイクロ水力発電概要

宮川の取水口から浄水場までの導水を利用して発電します。流量は０．０９５５㎥/s、有効落差は３３．２ｍが見込まれ、年間発電量は１６１MWhを想定しております。

電力のCO2排出係数を平成28年度全国平均係数（0.000518（t-CO2/kWh））として、８３．４トンのCO2削減に貢献できます。

⇒　Next  「水の豊富な熱海市」へ



長岡京市北ポンプ場マイクロ水力発電所が運転開始から６カ月経過しました

発電所の概要はこちら

”長岡京市北ポンプ場マイクロ水力発電所の概要”へ

長岡京市北ポンプ場に設置したマイクロ水力発電システムが発電開始から６ヶ月が経過しました。

３月２７日～９月２５日までの日別発電状況です。

稼働後６カ月で約８５,０００kWhの電力量を生み出しました。

今年は自然災害が多い年です。６月１８日の大阪北部地震、７月初旬の西日本豪雨、９月４日の台風２１号がありました。

６月１８日の大阪北部地震発生時および９月４日の台風２１号襲来時には系統電力網での停電が発生したため、マイクロ水力発電機を自動停止しました。

　大阪北部地震に関する記事へ

　台風２１号襲来に関する記事へ

いずれも停電復帰後、現場での点検で問題がないことを確認し、再稼働しております。

　停電時に発電システムを系統電力網から切り離す理由はこちら

なお、停電に伴う発電機停止の際には、水の流路を自動的にバイパス流路に切替えるため、水の運用を妨げることはありませんでした。

―

今後も長岡京市様とともに低炭素社会推進に寄与してまいります。

展示会は２０日まで　最終日は１５：００終了です。

９月１６日の開会式に続き、１７日以降IWA世界水会議・展示会が盛況に行われてきました。

いよいよ２０日が展示会の最終日です。

水道関連の情報を得られる貴重な機会ですので、まだご参加いただけていない方は、ぜひ足をお運びください。

当社ブースでは、水道施設向けのマイクロ水力発電システム導入に向け専門の説明員が技術～ビジネスまでを丁寧にご説明いたします。

IWA世界水会議・展示会は終了しました

当社ブースにもたくさんのお客様にお立ち寄りいただき、ありがとうございました。

当社マイクロ水力発電機は、引き続き　”フーハ東京”　にてご覧いただけます。今回参加できなかった方は、ぜひお越しください。

フーハ東京の情報はこちら

開会式が、9/16（日）に東京ビッグサイトで行われました

9/17（月）からは、会議・展示会がスタートしました。

水についての最先端の取り組みが紹介されれおりますので、ぜひご参加ください。

展示会は、無料（要登録、当日可）でご覧いただけます。

詳細はウェブサイト” http://www.iwa-jnc.jp/custom4.html”をご覧ください。

小池東京都知事は、2025年をめどに水道使用量を遠隔検針する「スマートメーター」を試験的に導入する方針。

―

当社ブースにも多くのご来場をいただいております

当社ブースでは、水道施設用のマイクロ水力発電機の実機展示を行い、導入事例についても詳細資料をご用意しております。

自治体様の費用負担なく、マイクロ水力発電システムが導入できるスキームを説明員がご説明させていただきます。

現在開発中の超小型小容量マイクロ水力発電システムの最新情報もご紹介しておりますので、ぜひお立ち寄りください。



展示会では、当社マイクロ水力発電システムの最新情報をご覧いただけます

国際水協会（IWA）世界会議＆展示会が、東京ビッグサイトで開催されます。

IWA世界会議・展示会は、産学官の水分野の専門家が一堂に会し、世界の水問題の解決に向けて新たな知見や最先端の技術を共有する国際会議です。今回日本初開催となります。

展示会開催期間は、平成３０年９月１７日（月曜日）～９月２０日（木曜日）です。

展示会は、無料（要登録、当日可）でご覧いただけます。

展示会入場登録についての詳細はウェブサイト” http://www.iwa-jnc.jp/custom4.html ”をご覧ください。

―

開発中の超小型小容量マイクロ水力発電システムのご紹介も

当社ブースは、西１会場の２７番です。

現在開発中の超小型小容量マイクロ水力発電システムの最新情報もご紹介しておりますので、ぜひお立ち寄りください。

峯岸 みなみさん参加の一般向けサイドイベントも

サイトイベントとして『世界と日本の水事情』と題し、水道水について海外で困った経験、水道や下水道に関する素朴な疑問、世界と日本の違いなどに関するトークセッションも開催さます。

【日時】平成３０年９月１７日１３時～１４時３０分

【実施場所】ＴＦＴ（東京ファッションタウン）ビル２階　 ホール５００

【ゲスト】 ・峯岸 みなみ さん ・和田 桂子 さん (公財) 琵琶湖・淀川水質保全機構 琵琶湖・淀川水質浄化研究所 副所長 【司会】浦底 里沙 さん　　ミス日本「水の天使」

申込みリンク先はこちら

富山県砺波市・上中野配水場マイクロ水力発電所は稼働から１８カ月

富山県砺波市の上中野配水場マイクロ水力発電所の状況についてご紹介します。

砺波地域の２市（砺波市、南砺市）には、砺波広域圏事務組合から水道用水が供給されており、砺波市・上中野配水場内の配水池には、砺波広域圏事務組合・松島浄水場から送水されています。

浄水場から配水池までの有効落差は約４１m、流量は１００００㎥／日です。この落差と流量の余剰エネルギーを使い、発電がおこなわれています。最大発電電力は２６．６kWで、年間発電量は２３０MWhが期待されます。

上中野配水場マイクロ水力発電所では、発電システム側だけでは要求流量をまかなえない場合や発電システムの異常時に、バイパス側の電動弁を制御することで要求流量を確保するようになっています。

 稼働から１８カ月で３４０MWhの発電量

 上中野配水場マイクロ水力発電所は、２０１７年３月から稼働しています。稼働から１８カ月が経過しました。これまでの総発電量は３４０MWhを超えており、想定通りの発電量が得られています。電力のCO2排出係数を平成28年度全国平均係数（0.000518（t-CO2/kWh））として、１７６．１トンのCO2削減に寄与したことになります。

水に恵まれた富山

富山地方は、豪雪地帯です。北アルプス・立山連峰の標高３０００ｍ級の山々に冬の間雪が積もります。これが雪のダムとなり、豊富な水源となっています。

水が豊富で、山々から海へ向かって比較的急な勾配で水が流れるため、富山では水力発電が盛んです。県内発電量の７割が水力ということです。

砺波市の「市の花」は、チューリップです。チューリップの球根生産量は、砺波市が日本一です。チューリップの球根栽培には、大量の水が必要となりますので、水が豊富な地方の特長が現れているようです。

－

－

上中野配水場マイクロ水力発電所に関する記事はこちら

申請時に接続同意書類の提出が必須となりました

当社マイクロ水力発電でも活用させていただいている固定価格買取制度を規定している法律は、「電気事業者による再生可能エネルギー電気の調達に関する特別措置法（FIT法）」です。FIT法をめぐっては、その運用の見直しが盛んにおこなわれています。

そうした中、経済産業省・資源エネルギー庁は、２０１８年８月３１日に『FIT 制度に係る標準処理期間及び運用ルールの一部見直し』を発表しました。

２０１７年４月１日に施行された改正FIT法における大きな変更点の1つが、「電力会社の接続の同意を得ていること」が認定条件に加わったことでした。しかし、電力会社と系統接続の同意を得ていることを示す接続同意書類の提出は、申請時点での提出が必須ではありませんでした。申請の後、申請者から当該書類が提出されれば認定が行われていました。

こうした運用は、接続同意書類が提出されていない申請案件の管理や接続同意書類が最終的に提出できない申請案件の不要な審査を発生させ、審査期間が長期化する要因となっているとして、接続同意書類の申請時点での提出を必須とするものとされています。

中小水力に関しては、２０１９年４月１日以降の申請案件から適用されますので、ご注意ください。

標準処理期間も長くなります

２０１７年 ４月１日に施行された改正FIT 法では、認定基準が厳格化されました。その結果、申請項目や添付書類が増加し、また申請不備が増加したことで、審査期間が標準処理期間を超えている状況ということです。

中小水力の新規認定申請および変更認定申請（FIT 法第９条第１項及び第 10 条第１項））については、これまで１～２カ月が標準処理期間とされていましたが、３ヶ月に延長されることになりました。

こちらについても発電計画に影響が出ますので、ご注意ください。

－

その他の固定価格買取制度に関する記事はこちら

近畿地方は大きな被害

９月４日の台風２１号により近畿地方は、平成になってからは阪神淡路大震災に次ぐ被害が発生しました。すさまじい風により建物の倒壊、倒木が多くの地点で発生しています。大阪市内で最大瞬間風速47.4メートルが観測され、45メートル以上を観測するのは半世紀ぶりということでした。

信号の倒壊や南海電鉄・尾崎駅では火災も発生しました。

電柱の倒壊も多く、関西電力管内では２１８万戸以上が停電しました。（関西電力９月５日１０:００発表データ）

当社発電所では

長岡京市の停電に伴い、長岡京市北ポンプ場マイクロ水力発電所の発電システムが自動停止しました。（９月４日　１４時過ぎ）

停電時には、発電システムを系統電力網から切り離すことがルールとなっているための処置です。

（参考リンク：停電時には、発電システムを系統電力網から切り離します）

ただし、発電システムが停止しても、もう一本の経路に自動切り替えするため水の供給に支障はきたしません。

当社システムでは停電が発生しても、無停電電源装置（UPS）により電動弁が動作し、自動切り替えが行われます。

停電で止めた発電所は点検の上、すぐに再稼働発電中

台風が過ぎ去り安全になった翌日（９月５日）には、長岡京市北ポンプ場マイクロ水力発電所の再稼働を行いました。現在、順調に発電を続けています。

長岡京市は竹林で有名です。（このあたりがかぐや姫伝説の発祥とも言われています。）

発電所の周囲も竹林です。

台風の影響で竹が倒れて、道路は通行しにくい状態でした。発電所でも葉っぱが散乱していました。

ピット内を点検し、特に浸水もなく異常はありませんでした。システム制御盤も異常は認められず、再稼働を行いました。

なお、当社のその他５カ所のマイクロ水力発電所では幸い停電もなく、発電を続けております。



DK-Powerの世界観をHPでどう表現するか

当社HPのキービジュアル～HPの作成でご協力いただいたクリエイティブ集団『monopo』様、 グラフィックとモーションのデザインスタジオ『Beach』様へのインタビュー記事が ダイキン工業のHPにて掲載されました。

インタビューには、『monopo』様から代表の岡田様、デザイナーの奥間様、『Beach』様から代表の浜名様に参加いただきました。

先鋭クリエーターの方々が、当社マイクロ水力発電に代表される分散電源がちりばめられる近未来社会をどうとらえて、キービジュアルやHPデザインに落としていったのかをお話しいただいております。

DAIKIN designのHPにて公開（クリック）

 -

 -

Beach

monopo

神戸市藤原配水場マイクロ水力発電所が運転開始から６カ月経過しました

神戸市藤原配水場マイクロ水力発電所は、神戸市水道局様の『環境にやさしい水道システムの構築』に応えるべく、平田配水池から藤原配水池へ自然流下する水の落差エネルギーを電力変換しています。

２０１８年３月より本格稼働し、発電を開始しました。

有効落差３１m、流量約６２００㎥/日を水車に流して発電を続けています。



６カ月後の発電状況は

稼働後６カ月経過しましたが、日約３５０ｋWhの発電を続け、６カ月で約６４,０００kWhの電力量を生み出しました。

３月１日～８月２８日までの日別発電状況を示します。

電力のCO2排出係数を平成28年度全国平均係数（0.000518（t-CO2/kWh））として、３３．２トンのCO2削減に寄与したことになります。

今後も安定稼働を継続し、脱炭素社会の実現に寄与してまいります。

藤原配水場マイクロ水力発電所に関する過去記事はこちら

固定価格買取制度（FIT制度）を使うと非化石価値が国民に還元されます

マイクロ水力発電システムのような再生可能エネルギー源を用いて発電された電気は、CO2排出量がゼロです。

しかし、再生可能エネルギー源を用いて発電された電気は、固定価格買取制度（FIT制度）を使って売電されることが現在一般的です。その場合は、電気が持っている非化石価値（発電に際しCO2排出量がゼロだという環境価値）は国民に還元されます。

皆さんがお使いになっている電力会社からの請求書「電気ご使用量のお知らせ」には、「再生可能エネルギー発電促進賦課金」なる項目が記載されており、料金が徴収されています。FIT制度は、この徴収されたお金で維持されており、再生可能エネルギー源を用いて発電された電気の買い上げにこのお金が使われます。したがって、電気が持つ非化石価値はこのお金を支払っている国民に還元されるのです。

再生可能エネルギー源を用いて発電された電気は、FIT制度を利用して売電すると、非化石価値をもたない電気とみなされることになります。

－

非化石価値を市場調達すれば、CO2排出量ゼロの電気ができる

平成30年5月より再生可能エネルギー源を用いて発電された電気から切り離された非化石価値が市場取引されるようになりました。取引された非化石価値の売却収入は、FIT賦課金の原資に充てられます。FIT制度による国民負担の軽減につながるものと期待されています。

取引は、日本卸電力取引所において電力小売事業者を対象に行われます。この取引により電力小売事業者は、需要家に対して環境価値の高い電力を販売していることをPRできるようになります。また、「エネルギー供給高度化法」に基づく非化石電源の調達義務量も達成できるようになります。

下図のように電力小売事業者は、市場から調達もしくは自社で所有する化石燃料による発電所で発電した電力に対し、取引調達した非化石価値を組み合わせることで、需要家に対しCO2排出量ゼロの電気として販売できるようになりました。

再生可能エネルギー源を用いて発電された電気のうち、FIT制度を利用して売電された電気をFIT電気と呼びます。このFIT電気に非化石価値を組み合わせると、元のCO2排出量ゼロの再生可能エネルギー電気として扱うことができるようになります。

非化石価値の価格は

平成30年5月に第1回目の非化石価値取引が実施され、約定量加重平均価格は1.3円/kWhとなりました。今後も３カ月ごとに非化入札が実施される予定です。

四国電力管内で再生可能エネルギーによる電力供給量が、需要の１００％を超過

徳島新聞の8月１７日の記事では、「四国電力管内で太陽光や水力発電など自然エネルギーによる電力供給量が、５月２０日午前１０時から正午にかけ、需要の１００％を超えた」そうです。

５月２０日午前１１～１２時では、需要２２３万キロワットに対し、供給が２２６万キロワットであったとのことです。

もちろんこれ以外にも火力発電は稼働しており、午前１１～１２時においては１５３万キロワットが余ったとのこと。

余った電力は、電力市場での売却と揚水発電（水力発電用のダムに余った電力を使って水を汲みあげておき、電力需要が増えたときに発電させる）に使ったそうです。

再生可能エネルギーによる供給が需要を上回るのは、国内１０電力会社管内では初めてのことです。

「IWA（国際水協会）世界会議・展示会」に展示参加いたします

IWA世界会議・展示会は、世界１００カ国以上から水ビジネスに携わる専門家や企業関係者らが一堂に会し、上下水道や水環境分野に関する知見を共有します。日本では初開催となります。

―

　　展示会では、当社マイクロ水力発電システムの最新情報をご覧いただけます。

　　ぜひ、弊社ブース（＃２７）にお立ち寄りください。

　【出展期間】　２０１８年９月１７日～２０日

　【開催場所】　東京ビッグサイト（東京都江東区有明三丁目11-1）

―

ダイキン工業からのマイクロ水力発電に関するプレゼンテーションもあります

９月１７日　１０：３０～１０：４５　room10

Session Title TS: Utilities Striving Towards Energy/Carbon Neutral Urban Water Service

において、

‘’Development of an Innovative Micro Hydropower System

　　　　　　　　　and Field Tests at the Waterworks Facilities in KOBE’

がダイキン工業㈱より発表されますので、こちらも合わせてご参加ください。



IWA日本国内委員会のHPへ

IWA世界会議のHPへ

水の使用量が最も増える8月

雨水や下水再生水などの二次利用水を活用した「打ち水」でヒートアイランド対策を行う試みが行われています。

民間団体が中心となり2003年（平成15年）から実施され、8月18日は「打ち水の日」として設定されています。その前後の７月２３日～８月２３日を「打ち水強化月間」とし、「打ち水大作戦」などの打ち水に関するイベントが全国で実施されています。

夏休みの課題学習にも

「打ち水」が蒸発する際の気化熱で地面が冷却され、気温の低下が期待できます。

この冷却効果の測定は、夏休みの課題学習としても面白いのではないでしょうか。

ダイキン工業のHPでも具体的な方法（クリック）が示されていますので参考にされてはいかがでしょうか。

－

また、マイクロ水力発電機を展示しているフーハ東京でも自由研究に役立つイベントを行っております。

⇒　「”fuha:TOKYO”で夏休みの自由研究はいかがでしょう」へ

運転費用についての定期報告で廃棄費用に関する項目が追加されました

２０１８年７月２３日より廃棄費用の積立計画・進捗報告の毎年の報告が義務化されました。

１０kW 未満の太陽光発電設備以外はすべて対象となっています。

FIT認定の発電事業では、発電設備の年間の運転に要した費用の報告を行うことが義務付けられていますが、その中に「廃棄費用」が追加されます。

当社マイクロ水力発電システムが該当する中小水力においても、「再生可能エネルギー発電設備設置・運転費用定期報告」のフォーマットに下記が追加されています。

必要に応じて報告徴収・指導・改善命令も行われるようです。

固定価格買取制度関連の記事へ

月刊 電気計算 2018年8月号で

当社マイクロ水力発電システムおよび設置事例が紹介されました。

記事は、こちら　→　月刊電気計算 2018年8月号（電気書院）



発行元：電気書院（https://www.denkishoin.co.jp/）

－

他のメディア掲載情報はこちらへ

自給自足の精神が宿る砺波

砺波広域圏福野調整槽マイクロ水力発電所、砺波市上中野配水場マイクロ水力発電所のある砺波地方についての話題です。

砺波平野は、平野庄川と小矢部川により作られた約220k㎡の扇状地です。

この平野では特徴的な「散居村」と呼ばれる景色が見られます。「散居村」では、水田地域の中で家々が100mほどの間隔で分散しています。約1万戸の農家が点在しているそうです。

扇状地であるため、地下への水の浸透が激しく、水田耕作のためには一日に何度も水の管理をする必要があり、家の周囲に水田を確保したのが家々が分散した一つの理由として考えられているようです。

砺波平野における散居村（夢の平散居村展望台より）

各家々も特徴的で、屋敷林(かいにょ)と呼ばれる木々に囲まれています。砺波は風の強い地域であり、風雨や吹雪から家を守るために原生林を残したのが起源ということです。過去には、屋敷林の大きさで家柄も示されていたようです。

屋敷林(かいにょ)

また、屋敷林の木材は、新築・改築する際に建材として利用され、その落葉や枝木は、毎日の炊事や風呂焚きの燃料 として利用されていたそうです。家の周囲の田畑と屋敷林により、食料とエネルギーの自給自足生活を送っていたそうです。

こうした自給自足の精神が、この地における福野調整槽（砺波広域圏事務組合）や上中野配水場（砺波市）でのマイクロ水力発電システム導入にもつながっているのかもしれません。



富山県・砺波広域圏福野調整槽マイクロ水力発電所の運転状況

砺波広域圏水道事業所は、昭和４８年に市町村合併前の１市５町１村（砺波市・庄川町・井波町・城端町・福野町・福光町・井口村）で設立した砺波広域水道事業団を前身とし、現在、砺波地域の２市（砺波市、南砺市）に水道用水を供給しています。

その送水先である福野調整槽（＠南砺市）に設置されたマイクロ水力発電所の年次点検を今年も行いました。

福野調整槽

福野調整槽マイクロ水力発電所概要

福野調整槽では、水位を見ながらタンクへの水の流入を制御しています。夜間の水の需要が少ないときは、停止していることが多くなります。流入が停止している間は、発電も停止します。（関連ページへ）

２０１７年８月～２０１８年７月までの月間発電量推移です。この１年間では、７６MWhの発電量を生み出し、稼働率としては、約５７％でした。

この１年間の月別発電量

―

福野調整槽マイクロ水力発電所の定期点検のようす

 発電機・システム制御盤などチェックを行い、問題のないことが確認できました。

今年は、水車部と発電機ローター間のメカニカルシールの交換も実施しました。

メカニカルシール交換のようす

マイクロ水力発電システムの点検



若林恵氏が語る『プロダクトデザインの未来』

DK-Powerのブランディングを一緒に作り上げて頂いた、元WIRED編集長 若林恵氏へのインタビュー記事です。

DK-Powerについて語っていただいてます。

DAIKIN designのHPにて公開しています。（クリック）

2017年度のダイキングループの持続可能（サステナブル）な成長に向けた取り組みをまとめた「サステナビリティレポート2018」

「新価値創造」の事例として、当社マイクロ水力発電ビジネスが紹介されています。

―

レポートでは、ダイキングループを取り巻く2050年の社会予測と進むべき方向性を示しています。

2050年の社会予測から特定した環境課題は次の３つです。

■気候変動

　　温室効果ガス排出量が２０１０年比５０％増

■エネルギー需要の拡大

　　世界のエネルギー使用量が２０１０年比８０％増

■大気汚染

　　大気汚染による早期死亡者が４００万人超

当社としてもマイクロ水力発電の普及により、

エネルギー需要の拡大への対応はもちろん、非化石電源であることによる大気汚染および気候変動の抑制にも貢献してまいります。

ダイキン工業『サステナビリティレポート2018』はこちら

8月1日は『水の日』

水資源の有限性、水の貴重さ及び水資源開発の重要性について国民の関心を高め、理解を深めるための記念日です。8月が年中で水使用量がもっとも増える月ということで、8月1日を『水の日』、8月1日～7日を『水の週間』として制定されました（昭和52年の閣議了解）。平成２６年に施行された水循環基本法において、国民の間に広く健全な水循環の重要性についての理解や関心を深める日として、法定化もされています。

2014年度国土交通省データによると、日本国内では取水量ベースで、生活用水約１４８億㎥・工業用水１１１億㎥もの水が年間で利用されています。

生活用水や工業用水を送る水道施設では、水を届けるためにポンプ等で膨大なエネルギーが使用されており、年間約８０億kWhもの電力が消費されているそうです。これは、国内における全電力消費量の0.8%に相当します。

当社としては、この大きな電力消費に対して、少しでも余剰エネルギーを電力として回収できるよう水道施設向けマイクロ水力発電システムの普及を進めてまいります。

たくさんのお問い合わせをいただきありがとうございました。

平成３０年７月２７日

山梨県エネルギー局・企業局主催の「小水力 発電フェア２０１８」に参加（パネル展示）し、当社マイクロ水力発電システムのPRを行いました。

会場の100席は満席で、小水力発電への関心の高さが伺えました。

当社ブースへもたくさんの方にもお立ち寄りいただきありがとうございました。

「創 省 蓄エネルギー時報」　7月15日号

「特集 : さらなる深化に向かう中小水力」に当社マイクロ水力発電システムに関する記事が掲載されました。



他のメディア掲載情報はこちらへ

気温が高くなると配水量は増える

環境省HPで公開されているのですが、気温と水道配水量には相関関係があり、気温が高くなると配水量は増えるようです。

特に暑い季節に、相関が強いそうです。

https://www.env.go.jp/air/report/h21-06/02.pdf　（クリック）

暑い季節には、商業ビルやオフィスビルにおける冷却塔で消費される水が増えることが要因として指摘されています。

また一般家庭では、汗をかくのでお風呂やシャワー回数がふえ、洗濯回数も増えるからと考えらえています。



長岡京市北ポンプ場での日別流入量と気温にも相関関係がみられました

今年は、猛暑なのでやはり水の使用量が多いのでしょうか？

当社がマイクロ水力発電所を設置した中で、長岡京市北ポンプ場では、水の配水量に応じて日別の配水池流入量を変化させています。そこで長岡京市北ポンプ場での京都府営水道から配水池への日別流入量と最高気温の関係を調べました。

分析に使用したデータは、５月１日～７月２４日までのものです。決定係数で0.4582となり、やはり相関関係が見られました。猛暑により水の使用量は増えているようです。



最高気温の上昇で日別流入量が多くなると発電量も増える

この発電所では、配水池への日別流入量が多くなると発電機の稼働率が上がります。その結果、日別発電量も増えています。

 長岡京市北ポンプ場マイクロ水力発電所関連記事はこちら

長岡京市北ポンプ場マイクロ水力発電所の見学会を行いました

水道施設を活用した水力発電に対する市民の生の声を聴く機会として、「長岡京市環境の都づくり会議」の皆様への長岡京市北ポンプ場マイクロ水力発電所見学会を平成３０年７月１９日に開催しました。

※「長岡京市環境の都づくり会議」は、長岡京市で環境保全活動に取り組んでおられる市民団体です。

最高気温３９℃となる猛暑の中、「長岡京市環境の都づくり会議」からは５名、長岡京市環境政策室から３名の方が参加され、熱心にご見学いただきました。

---

市民の方のご感想

長岡京市上下水道部様が主体となった本環境貢献取組みに対し、

「普段見る機会がない水道施設と小水力発電施設を見られて貴重な機会になった。」

「限られたスペースで設置できていることに驚いた。」

「音や振動が、ピット蓋を閉めるとほとんど感じられず静か。」

「滞留水対策、地震のときの対応など水運用に対する配慮も細やかにできており、先日の大雨の影響も見られず安心できた。」

「FITに頼らないビジネスモデルが理想。災害時に給電できるなどBCP的な付加価値もあればもっとよい。」

といった好意的なご感想をいただきました。

特に”BCP（事業継続計画）に対する付加価値”については、当社も検討してまいります。

※BCPとは、自然災害、大火災、テロ攻撃など緊急事態に遭遇した場合を想定し事前に決めた対応計画のことです。

独自の水冷機構で外気より低い温度になっています

長岡京市北ポンプ場マイクロ水力発電所の定期点検（７月１９日）の際に、温度を計測しました。記録的猛暑のため１４:００時点で外気温度は３９℃でした。

長岡京市北ポンプ場マイクロ水力発電所の発電機用地下ピットは、狭小です。ピット内がどのくらいの温度になっているのかが気になるところです。

同じ時間にピット内温度を計測しました。外気温度より大幅に低い３０℃でした。7月19日の０時から１５時までの１時間ごとの発電状況を示します。連続的に発電が続いていることがわかります。通常なら発電機からの放熱でピット内温度も上昇するはずですが、低下しています。

これは、当社独自の発電機冷却機構に訳があります

以前、ご紹介したのですが、当社の発電機には水道水の冷熱を使って発熱部を冷却する機構があります。発電に伴う放熱は、水の流れに乗ってピット外部へ放出されるので、これだけの猛暑下でもピット内温度が上昇しないというわけです。高温にならないので、発電機の故障も少なく安心です。

以前冷却機構についてご紹介した記事はこちらです。

株式会社クボタケミックスの広報誌PALにて

　　長岡京市マイクロ水力発電所が紹介されています



レジンコンクリート製ピットの活用事例として長岡京市のマイクロ水力発電所が紹介されています。

　　掲載記事はこちら

他のメディア掲載情報はこちらへ

『山梨小水力発電フェア２０１８』にてパネル展示します

当社マイクロ水力発電システムのパネルをご用意し、説明員が応対いたしますので、ぜひご参加ください。

■開催日時：平成３０年７月２７日（金曜日）

■開催場所：山梨県庁防災新館１Fオープンスクエア

　　　甲府市丸の内１－６－１　ＪＲ中央線甲府駅より徒歩約５分

■参加費：無料

参加申し込みが必要です。

詳しくは、山梨県HPまで



豪雨の影響

当社マイクロ水力発電システムが稼働中の長岡京市は、昔から水の美味しい所で有名だったそうです。市内には、天然水を使うビール工場もあるほどです。

水道水にも、京都府営水道の水と長岡京市の地下水をブレンドして供給しています。

今回の西日本豪雨により地下水の送水管で漏水があったようです。長岡京市上下水道部の懸命な努力により断水は、免れ、7月10日に緊急工事が実施されました。

次の図は、長岡京市の水道を簡単に示したマップです。漏水個所を×印で示しています。マイクロ水力発電所のある系統とは異なる東配水池への地下水送水ルートで発生しました。緊急工事の完了までは東配水池への地下水供給（ルート①）ができないため、東配水池へは京都府営水道からの水（ルート②）で供給が賄われました。

京都府営水道からの長岡京市への水供給量には上限があるため、北ポンプ場には府営水道からの供給（ルート③）を一時的に減少させ、地下水の供給（ルート④）を増やすことで対応されました。このように長岡京市では、複数の水の供給源を用意し、不測の事態でも断水を起こさずに市民生活を守っておられます。

マイクロ水力発電所は府営水道から北ポンプ場への送水ルート（ルート③）に設置されているため、緊急工事に伴う府営水道水供給量の低下により一時的に発電量は低下しました。他方、豪雨後の定期点検では、今回の豪雨による発電システム（機器）へのダメージはありませんでした。マイクロ水力発電システムは、順調に運転を続けています。

今後も長岡京市様と連携しながら水道施設によるＣＯ２削減貢献を続けてまいります。

神戸市福谷中層配水池前の県道も通行止め

西日本豪雨により被災された方に心よりお見舞い申し上げます。

神戸市西区にある福谷中層配水池マイクロ水力発電所前の県道でも法面崩壊による通行止めが続いております。

（２０１８年７月１０日１４：００時点）

県道５２号線方面を通行の方は、ご注意ください。

一日も早い被災地の復旧を願っております。

  ≪追記≫ ７月１１日16:50からは、片側交互通行となったようです。

当社所在地である吹田市で”神水”が流れているのを発見しました

マンホールには、”神水”と書かれています。



マークが入っているのがご覧いただけます。実はこれ、神戸市の市章です。（明治40年に制定され、「兵庫」と「神戸」のふたつの港が扇を並べたような形をしている地形的な特徴と神戸の旧かな遣い「カウベ」の”カ”の字を掛け合わせてデザインしたものだそうです。）

つまり、”神水”とは、神戸市水道局の略となります。

下記の地図をご覧ください。

神戸市水道局の工業用水の一部は、大阪府摂津市で淀川水系河川である”神崎川”から取水され、神戸市まで運ばれています。その途中で当社の近隣（吹田市）を通っており、神戸市のマンホールが吹田市で見つけられるわけです。ちなみに、下のマンホール写真中央で見られる水色部分のマークは”六剣水”と呼ばれ、明治31年に制定された神戸市水道局の紋章です。

 当社では、神戸市に２か所のマイクロ水力発電所を設けさせていただいておりますが、当社のほんの近くでも神戸水道は流れているのでした。



神戸市福谷中層配水池マイクロ水力発電所の情報へ

神戸市藤原配水場マイクロ水力発電所の情報へ

温室効果ガス排出削減に向けエネルギーの「脱炭素化」へ

平成30年7月3日、国の中長期的なエネルギー政策の指針を示す新たなエネルギー基本計画が閣議決定されました。

再生可能エネルギーを2050年までに「主力電源」にする目標を掲げ、2030年の電源比率については再生可能エネルギーを22～24％とする従来の目標が維持されています。

水力発電については、安定供給性に優れたエネルギー源としての役割を果たしているとし、現在発電利用されていな既存ダムへの発電設備の設置や既に発電利用されている既存ダムの発電設備のリプレースなどによる出力増強等、既存ダムの有効利用を促進するものとしています。

中小水力については、高コスト構造等の事業環境の課題はあるとしながら、地域の分散型エネルギー需給構造の基礎を担う電源として活用していくことが期待されています。

FIT制度についても言及され、２０２０年度末までに抜本的な見直しを行うものとしています。

詳細は、新しくなった「エネルギー基本計画」へ

「長岡京市環境の都づくり会議」会報で紹介いただいております

「長岡京市環境の都づくり会議」は、長岡京市で環境保全活動に取り組んでおられる市民団体です。

その会報である環境の都ニュース９５号（2018年4月1日発行）でも、長岡京市北ポンプ場マイクロ水力発電所について長岡京市副市長様へのインタビューを取り上げていただいております。

－

他のメディア掲載情報はこちらへ

マイクロ水力発電機を展示している”fuha:TOKYO”の７月イベントは

自由研究に役立つ！

大人気イベント　「めざせ！空気博士 ～エアコン分解～」

です。

開催は、

　7月14日～29日までの土・日・祝日

　8月18日～26日までの土・日

親子でご参加いただけます。

夏休みの自由研究ネタに「水力発電による創エネ」と「エアコンの省エネ」はいかがでしょうか。

大人気イベントのため既に満席の時間帯も出ているようです。お早めにご予約下さい。

ご予約はこちらへ

”fuha:TOKYO”は、新宿NSビルにあります。

関連記事は、以下です。

”fuha:TOKYO”（新宿）でご覧いただけます

”fuha:TOKYO”に行けば、水車時計もご覧いただけます

日本で最も歴史あるデザイン誌『AXIS』に

DAIKIN designの紹介としてDK-Powerのコンセプトキービジュアルが掲載されました。

（AXIS vol.194 2018年07月01日 発売号 P6）

このキービジュアルは、当社マイクロ水力発電の発展のイメージを凝縮したものです。既存インフラである水道を活用し、身近な場所で電気を生み出します。その電気は、将来的には、ドローンの給電や街中のWiFiスポットの給電につながります。



長岡京市北ポンプ場マイクロ水力発電所は順調に発電しています

発電所の概要はこちら

”長岡京市北ポンプ場マイクロ水力発電所の概要”へ

長岡京市北ポンプ場に設置したマイクロ水力発電システムも発電開始から３ヶ月を経過しました。

３月２７日～６月２６日までの日別発電状況です。

6月18日に発生した大阪北部地震による停電に伴い、発電が停止しました。現地点検を経て午後には発電再開したため発電量の大きな低下は見られませんでした。（過去記事はこちら）

この発電所では、配水池への流入流量が需要により変化します。流入のＯＮ／ＯＦＦの時間で、日別の流入流量を制御しています。そのため発電機を通る水量も日ごとに変化し、日々の発電量が変化しています。

日別の配水池流入量と発電量の関係を示したのが下図です。

流量と発電量が比例関係にあるのがわかります。日別流入流量で日別発電量が決定されているということになります。

竜宮城への入り口

当社マイクロ水力発電システムを導入いただいている神戸市。

神戸の市街地からすぐ、新幹線『新神戸駅』から歩いて10～15分のところに「布引の滝」があります。上流から順に雄滝、夫婦滝、鼓ヶ滝、雌滝の４つの滝があり、それらを総称して「布引の滝」と呼ばれています。 日本の滝100選に選ばれ、日本三大神滝の一つでもあります。（ほかの二つは、栃木県日光市の華厳滝、和歌山県那智勝浦町の那智滝）

写真左の雄滝は高さ43m、滝壺は面積430m²、深さ6.6mもあるそうです。 雄滝には竜宮城の乙姫さまが住んでおり、滝が白く見えるのは、この乙姫が着ている白い布がさらされているからだという言い伝えがあるそうです。滝の横の穴が、竜宮城の入り口になっているという伝説もあるようです。

「布引の滝」は、生田川中流にかかる滝で、神戸ウォーターの源泉の一つでもあります。写真の雌滝の右横に写っているように取水堰堤があり、ここから布引ポンプ場～北野調整池を経て、神戸市水道局奥平野浄水場へ水が送られ、水道水として利用されているそうです。

都会の近くでこんな大きな滝が見られるので、一度訪られてはいかがでしょうか。

水の科学博物館情報へ

かつては世界最大の振り子時計

”fuha:TOKYO”の入るＮＳビルの吹き抜け部には、巨大な振り子時計があります。

時計の下にある水車を回転させ、水力で動いています！

かつては、振り子時計としての大きさでギネスブックにも載ったようです。

どのような原理で動いているのかは、ぜひ現地でご確認ください。

””fuha:TOKYO”（新宿）で展示を始めました”へ（クリック）



６月２１日より

ダイキンショールーム”fuha:TOKYO” で

当社マイクロ水力発電機をご覧いただけます

※技術説明員は常駐しておりませんので、フーハ係員が対応できない技術詳細のご質問については、お手数ですがDK-Powerまで直接お問い合わせください。

お問い合わせ先（http://www.dk-power.co.jp/#contact）

もしくは、０６－６３７８－８７３３



fuha:TOKYOの情報

地図

ｆｕｈａ：ＴＯＫＹＯ のＨＰへ

単独運転の防止

長岡京市マイクロ水力発電所では、6月18日の地震の際に停電が発生しました。その際、マイクロ水力発電システムは、系統電力網から切り離され、自動的に運転を停止しました。（過去記事へのリンク）

停電時には、発電システムを切り離さなければなりません。

例えば地震により系統電力網から断絶してしまった部分で、発電設備の運転によって電気が通じてしまっている状態を単独運転と呼びます。この単独運転状態になると、断絶した部分で火災が起きたり、感電事故が発生します。このままでは、電力網の点検修理もできなくなります。こうした危険を防ぐため系統電力網が停電した時には、分散発電システムを系統電力網から切り離すことがルールとして決められています。



今回の大阪地震による長岡京市の停電でもこの機能が動作し、系統電力網から切り離された上、マイクロ水力発電システムの発電が自動停止されたわけです。

長岡京市北ポンプ場マイクロ水力発電所近郊が震源地

6月18日8:00ごろ、大阪北部を震源とする強い地震がありました。

震源地は、発電所から10km以内と推定され、長岡京市では震度５強を記録しました。



停電の発生に伴い、バイパス水路へ流路を自動切替えの上、マイクロ水力発電システムは自動停止しました。（停止させる理由）

発電は停止しましたが、水の安定供給は確保されています。

現場での点検の結果、問題個所は発見されなかったため、同日午後には再稼働（発電）しました。

長岡京市北ポンプ場マイクロ水力発電所概要へ



ダイキン工業のショールーム　”フーハ東京”　にて

2018年6月21日より当社マイクロ水力発電機がご覧いただけるようになります。

フーハ東京の情報は以下です。

月替わりのイベントも開催されていますので、ぜひ一度足をお運びください。

フーハ東京に関するイベント情報などは下記にアクセスしてください。

http://www.daikin.co.jp/fuha/tokyo/index.html

大阪のデザインマンホールのご紹介（３回目）

 泉佐野市のマンホールをご紹介します。中央に泉佐野市の公式キャラクターである”イヌナキン”を配しています。周囲には、市の木であるイチョウと銀杏をデザインしています。”イヌナキン”は、公募作品から選定したものをキン肉マンでおなじみの漫画家・ゆでたまご先生がリライトしたそうです。”イヌナキン”という名前は、泉佐野の温泉で有名な「犬鳴（いぬなき）」という地名からのものです。

 高石市は、松原で有名な浜寺公園があり、かつて銘木「羽衣の松」があったそうです。そこで羽衣天女伝説にちなんで天女をデザインしています。

箕面市は、名所の箕面大滝と紅葉をデザインしています。箕面大滝は、日本の滝百選にも選ばれています。

大阪のデザインマンホールの紹介記事１回目へ

大阪のデザインマンホールの紹介記事２回目へ

２０１７年度版の「エネルギーに関する年次報告（エネルギー白書）」が閣議決定されました

「エネルギーに関する年次報告（エネルギー白書）」は、政府がエネルギーに関して講じた施策の概況ついて、国会に提出する報告書です。２０１８年６月８日に２０１７年度版が閣議決定されました。 報告内では、エネルギー自給率の低下により日本のエネルギー安全保障は以前より後退したと分析しており、脱炭素化技術としての安定ゼロエミッション電源の技術開発を日本が主導して進めるべきだと提言しています。 安定ゼロエミッション電源の一つである中小水力発電については、農業用水などを活用したポテンシャルを生かしていくことが重要とし、地域におけるエネルギーの地産地消の取組を推進していくことにもつながるものとしています。 「平成29年度エネルギーに関する年次報告」へリンク

神戸市藤原配水場マイクロ水力発電所は順調に発電しています

発電所の概要はこちら

神戸市藤原配水場マイクロ水力発電所の概要



発電開始から３ヶ月を経過しました。

３月１日～５月３１日までの日別発電状況です。稼働率７５％(14～20時で送水停止)で350kWh/日を安定的に発電しています。

神戸市藤原配水場記事の先頭へ



柳谷観音では　”もりあおがえる”　の産卵が見られます

長岡京市北ポン場マイクロ水力発電所から西に4kmの場所に柳谷観音があります。あじさいがきれいなお寺です。



寺内には、”もりあおがえる” が生息しています。この時期には、”もりあおがえる” の特徴である樹上産卵が見られます。粘液で作った泡の中には、３００～８００の卵があるということです。孵化してオタマジャクシになると下の池に落ちるそうです。1か月ほどでかえるに成長し、山へ戻っていくそうです。



柳谷観音は、眼病に効くと信仰されるお水でも有名です。その昔、弘法大師が、お堂のそばの溜まり水で親ザルが目のつぶれた子ザルの眼を一心不乱に洗っている姿を見て、17 日間の祈祷を施したところ、子ザルの眼が開いたそうです。 弘法大師が、この水にさらに祈祷を施し、眼病に悩む人々のために霊水にしたそうです。 その水は、独鈷水（おこうずい）と呼ばれ、お寺で汲むことができます。



お時間があれば、お立ち寄りいただければと思います。

京都府長岡京市浄土谷堂ノ谷２



長岡京市北ポンプ場マイクロ水力発電所関連記事へ



系統電圧上昇時にマイクロ水力発電の電圧上昇抑制機能が働いた実例を示します

2018年5月31日の記事  ”系統電力網に対する電圧上昇抑制の方法"  の実例をご紹介します。

近隣に工業団地があり、系統電圧の変動が比較的大きな箇所での電圧上昇抑制事例です。この場所では、ゴールデンウィークのように平日に比べ電力需要が大幅に減少する時間帯で系統電圧の上昇が頻繁に発生します。

そうした場合に対応し、当社システムでは自動的に水車流量を落とし、発電出力を抑制します。

図のように系統電圧が222Vを超えると、水車への流量が低下し、それまでほぼ一定で出力されていた発電出力が、流量低下に伴い抑制されています。

この抑制機能がない場合は、発電出力を熱消費させるための大型の抵抗器を付けるなど、コスト負担が大きくなり導入のハードルとなっていました。

総水量を一定で保つ必要がある場合には、水車の流路とは別途設けたバイパス管を開き、必要水量を保つようになっており、弊社システムは系統電圧上昇が多く発生する場所でも、安心して採用いただけます。

「三宝あじさいまつり」にて大阪のデザインマンホールが展示（つづき）

昨日の記事からのつづきです。大阪のデザインマンホールです。

まずは、大阪府と大阪市から。大阪府は、「大阪府広報担当副知事もずやん」がデザインされています。もずやんのまわりには大阪府の花であるウメと大阪府の木であるイチョウがあしらわれています。

大阪市は、大阪城を中央に配し、まわりをさくらと水流で飾っています。

続いて、守口市と東大阪市です。

守口市は、市のキャラクターである「もり吉」が伝統野菜である「守口大根」を抱えたデザインです。守口大根は、世界で一番長い大根の品種で、長いもので２ｍ近くにまで育つそうです。

東大阪市は、２０１９年のラグビーワールドカップの試合会場として選ばれた「花園ラグビー場」をPRしています。

泉南市は、泉南市のキャラクターである「泉南熊寺郎」と幸福を呼び起こすとされる模様の「青海波（せいがいは）」をデザインしています。穏やかに広がる海のように平穏な暮らしが続いてほしいという願いが込められているそうです。

太子町は、その名の通り聖徳太子ゆかりの地です。聖徳太子の守護寺である叡福寺の多宝塔がデザインされ、聖徳太子が定めたとされる十七条憲法の「和を以って貴しと為す」の一文が添えられています。

大阪のデザインマンホール（３）へ

堺市上下水道局の「三宝あじさいまつり」にて大阪のデザインマンホールが展示

堺市上下水道局三宝水再生センターにおいて、平成30年6月2日（土曜）から6月10日（日曜）の9日間にわたり、「あじさいまつり」が開催されています。下水処理施設の見学や大阪のデザインマンホールが展示されていました。



デザインマンホールをいくつか紹介します。

まずは、開催元の堺市です。堺市は、中世には「東洋のベニス」と呼ばれ、南蛮貿易の拠点であったことから南蛮船をデザインしています。また、水道仕切弁をデザインしたものもありました。

面白いデザインとして、豊中市の”まちかねわに”がありました。”まちかねわに”は、45万年前に日本に生息していたと推定される体長７ｍの鰐です。豊中市で化石が発見されたことから、豊中のマスコットになっています。

吹田市は、地元のサッカーチームであるガンバ大阪がデザインされています。吹田市は、吹田原産の伝統野菜である吹田クワイを「すいたん」というマスコットにしていますので、「すいたん」と「ガンバボーイ」がサッカーをしているデザインとなっています。

”大阪のデザインマンホール（つづき）”　へ

系統電力網に接続するには、電圧上昇抑制機能が必要です

再エネ発電設備から系統電力網へ電力を供給する場合、再エネ発電設備は系統電力網電圧より高い電圧で再エネ発電を行います。電気は、電圧の高いところから低いところへ流れるためです。電圧の調整は、再エネ発電設備の系統連系を司るパワーコンディショナーという装置で自動的に行われます。

さて、その高い電圧の発電電力（図中上昇①）が系統電力網に流れ込むと、系統電力網自体の電圧も幾分上昇（図中上昇②）します。近隣にたくさんの太陽光発電所がある場合など、この電圧上昇が蓄積し、系統電力網の電圧が一時的に高くなってしまうことがあります。一方、系統電力網は電力の安定供給のために標準電圧に対し、上昇できる許容範囲が法的に決められています。例えば公称電圧200Vでは、標準電圧202Vに対し＋20V以内に抑えなければなりません。このため再エネ発電設備には、一時的に発電を抑える電圧上昇抑制機能が組み込まれています。

 水力発電の場合、水の流れに応じて発電を行っており、電圧上昇抑制がかかった場合その余剰エネルギーをどうするかが問題となります。当社システムでは、まずは回生抵抗でエネルギーを消費させ、熱として捨てます。しかし、電圧上昇抑制の時間が長くなった場合には、回生抵抗部が過熱してしまいます。回生抵抗部を巨大なものにすれば良いのですが、高額なコストが必要となり現実的ではありません。そこで最終的には系統電圧抑制を回避できる範囲で発電機の出力を落とします。その場合は、水車に供給される水量を絞ることで出力を落とすことになります。総水量を一定で保つ必要がある場合には、水車の流路とは別途設けたバイパス管を開き、必要水量を保つようになっております。系統の電圧が正常に戻ると自動的に水車流量を戻し、最大発電状態に戻ります。

こうした当社独自の方法で、太陽光発電所などが多くあり系統電圧抑制が多く発生する場所でも、安心して採用いただけるようになっております。【特許第6304440号】



”系統電力網に対する電圧上昇抑制の実例”へ

弊社マイクロ水力発電システムは、インバータ制御で高効率化しています

　２０１８年４月２８日の記事にてご紹介したIPM（interior permanent magnet）技術を活かすのが、ダイキン工業が強みとするインバータ制御技術です。

過去記事：水力発電機の高効率化は、ダイキン工業のモータ技術を応用【クリック】



　弊社マイクロ水力発電システムの基本構成は、流量計・水車・発電機・電動弁となります。発電機のインバータ制御により水車の回転数が決められます。



　下左図は、縦軸に有効落差、横軸に流量を取った場合の水車の特性を模式的に表した図です。図中の緑破線は、等発電電力曲線です。有効落差および流量が増えれば、発電電力は大きくなります。図中複数の等発電電力曲線の頂点を結ぶ赤線が、発電機が最大発電電力を得る最大発電電力曲線です。この曲線に近づけるように、水車の回転速度を制御できれば、発電の効率が高くなります。回転速度が合っていないと、せっかくのIPM技術も意味を持ちません。

　水車の回転速度を制御するためには、下右図に示すように回転軸に埋め込まれた磁石と外側の電磁石の引き合う力と反発する力をタイミングよく切り替えながら発電機の回転数を制御しなければなりません。この回転軸に埋め込まれた磁石に対し、外側の電磁石の極性を高速で切り替える技術がインバータ制御技術です。

　弊社システムでは、ダイキン工業のインバータ制御技術を活用し、発電の高効率化を実現しております。

砺波広域圏事務組合福野調整槽マイクロ水力発電所では、水位制御による発電を行っています

松島浄水場から自然流下し、福野調整槽に流入する水流を利用し発電しています。有効落差は、33.9mで毎時259㎥の水が流れており、最大15.3kWの発電を行っています。調整槽への水の流入は、下流側の水の需要に合わせ制御され、調整槽の水位を見ながら行っています。

調整槽の水位は、センサーで検出しています。下図のように調整槽の水位（紫線）低下を検出すると電動弁が自動的に開いて送水（青線）を開始し、発電（緑線）を行います。

調整槽の水位が上限に達すると電動弁が自動的に閉じられて送水を停止し発電も停止します。

調整槽での貯水量を保ちながら発電できています。 弊社システムでは、このような水位制御にも対応しております。

日本の中長期的エネルギー政策の方針となる「第５次エネルギー基本計画」の案がまとまりました。

平成30年5月16日開催の総合資源エネルギー調査会 基本政策分科会（第27回会合）にて計画案が示されました。

再生可能エネルギーについては、「主力電源化」を目指すとし、２０３０年度時点の発電電力量に占める非化石電源比率は44％とすることになっています。

水力発電については、電力の安定供給性に優れたエネルギー源として重要視されており、その中でも中小水力発電については、『高コスト構造等の事業環境の課題を踏まえつつ、地域の分散型エネルギー需給構造基礎担うエネルギー源としても活用いくことが期待される』とされています。

中小水力発電の拡大にかかわる具体的な取り組みとしては、IT技術を活用したダムの運用高度化等によって既存ダムの発電量を増加させる取組みの推進や水利権手続きの簡素化による利用拡大がはかられることになります。

本基本計画は、この夏に閣議決定することを目指しています。

行政財産の新たな活用事例として

北ポンプ場マイクロ水力発電所が取り上げられています

http://www.kyoto-np.co.jp/politics/article/20180421000057【クリック】 行政財産の貸与による再生可能エネルギー生産と収入増を狙った官民連携取組みとして紹介されています。     【クリックで長岡京市北ポンプ場マイクロ水力発電関連情報へ】

水道施設での水力発電では

　　河川法の手続が必要な場合と不要な場合があります

河川の流水を利用することは「水利使用」と呼ばれ、河川法の手続が必要となります。 河川から取水し水力発電を行う場合にも、手続が必要となります。

水道施設に水力発電を導入する場合、既に「水利使用」の許可を得ている流水を 利用することになりますが、 河川法の手続が必要な場合と不要な場合に分かれます。

例えば、図のようにダムから浄水場に原水を引込み、浄化後送水する場合には、 発電施設の設置個所が浄化施設の前であれば手続きが必要となり、 浄化施設の後ろであれば手続きは不要となります。 工業用水の場合は、工業用水事業者施設に設置する場合には手続きが必要となり、 工場施設に設置する場合には手続きは不要となります。

浄化施設の前に発電施設の設置する場合には、水道用水としての「水利使用」に従属して発電を行うための登録を行うことになります。具体的な手続きなど詳細は、国交省の「小水力発電を行うための水利使用の登録申請ガイドブック」が参考になります。

⇒　実際の登録事例はこちらへ（クリック）

環境省のHPにて、

相馬地方広域水道企業団大野台浄水場の

マイクロ水力発電システムが紹介されています

https://ondankataisaku.env.go.jp/coolchoice/reports/fukushima/【クリック】

ダイキン工業のモータ技術を応用し、高効率化を実現しています

当社の永久磁石同期発電機では、空調モーターで開発したIPM（interior permanent magnet）技術を採用し、効率を高めております。

少し専門的になりますが、希土類永久磁石をロータ深くに配置することによりマグネットトルク(コイルと永久磁石の吸引/反発力)に加え、リラクタンストルク(コイルが鉄をひきつける力)を引き出す電磁構造を採用し、効率を高めております。従来技術となるSPM（surface permanent magnet：表面磁石型）では、リラクタンストルクを利用できないため効率が落ちます。

モーターでの評価では、従来技術に対し10～30％の効率向上が確認されており、発電機としても大きな効率改善ができるわけです。



next　水力発電の高効率化　インバータ制御技術【クリック】



日経ビジネス2018年4月23日号

"テクノトレンド”欄に当社マイクロ水力発電システムに関する記事が掲載されました。

日経ビジネスオンラインへ

DK-Powerの所在地は、水にゆかりの地です

当社の近くに地名（吹田市垂水町）の由来となった垂水神社があります。「垂水」とは、「流れ落ちる水」という意味です。神社内には、千里丘陵からの湧水が生じた「垂水の滝」があります。孝徳天皇の時代、干ばつで水不足になった難波宮（大化の改新が行われたことで有名）まで懸け樋（かけい：つまり、水道ですね）を作って水を送ったそうです。その功績により「垂水」という名前が与えられたとのことです。

写真右が垂水の滝です。

－

さらに”吹田”という地名も元々は”水田（すいた）”からきているそうで、このあたりが水の豊富なところであったことを示しています。

4月17日に「第五次環境基本計画」が閣議決定されました

政府は今年度から５年間の取組みとして、

再生可能エネルギーの活用を進め、地域経済の強化および持続可能な地域づくりを推進する方針です。

（参照：「第五次環境基本計画の閣議決定について」【クリック】）

「再生可能エネルギーの最大限の導入」では、

電力部門では 2030 年度の削減目標及びエネルギーミックスとも整合する排出係数 0.37kg-CO2/kWh の目標の達成に向けて取り組むことが明記されています。これは4月12日の記事「2030年度には44％以上が非化石電源に」とも合致するものです。

さらに計画の中では、「既存インフラにおけるストックの価値向上」という方針も示されています。

当社としては、水道という既存インフラストックに対し、水の安定供給という本来の価値に加え、再生可能エネルギーの創出という新たな価値をより多くの箇所に付加することで、貢献してまいります。

奥平野浄水場内に”水の科学博物館”があります

当社マイクロ水力発電システムを導入いただいている神戸市様の話題です。

より良い水環境と良好な地球環境への市民の理解を深めるため、神戸市様では”水の科学博物館”を開設されています。小学生の社会見学でもよく利用されているようです。

この博物館建物は非常に美しく印象的で、国の登録有形文化財にもなっています。かつては、浄水場の急速ろ過場建屋だったそうです。高台にあるので神戸の街も一望できます。

これから季節もよくなり、藤棚もきれいに咲きそろうそうです。ぜひ訪れてみてください。

開館時間　9：30～16：30

入館料　大人200円、小人（6歳以上～18歳未満）100円

http://www.kobe-mizuhaku.net/【クリック】

エネルギー供給高度化法では小売電気事業者に対し、

2030年度までに非化石電源比率を44％以上とするよう求めています



総合エネルギー統計【クリック】によると、2016年度の日本における非化石電源比率は17％程度ということです。これを2030年度までに44%以上に高める必要があります。

実現には、再生可能エネルギーの産出がますます必要となります。特に水力発電に代表される変動が少ない電源の比率を高めることが、系統電力網の安定からも重要です。当社としても、マイクロ水力発電の普及で非化石電源比44％の達成に寄与したいと思います。



再エネ電力発電中！

　～長岡京市北ポンプ場マイクロ水力発電所～

長岡京市北ポンプ場マイクロ水力発電所について、平成30年1月から平成30年3月までNEWSで工事状況をアップしてきました【クリック】。今回、そのまとめと現段階での発電状況などをお知らせいたします。

－
【長岡京市北ポンプ場マイクロ水力発電所の概要】

長岡京市北ポンプ場マイクロ水力発電所は、長岡京市様の『環境の都　長岡京市環境都市宣言』に応えるべく、京都府営水道乙訓浄水場から長岡京市北ポンプ場へ流入する水の余剰エネルギーを電力変換するものです。

■有効落差　約４１ｍ

■北ポンプ場平均入水量 　２９２㎥／ｈ

■最大発電出力　２５kW

【長岡京市北ポンプ場マイクロ水力発電所の仕組み】

京都府営水道から北ポンプ場への流入量を制御するための電動弁が屋内に設置され、その電動弁用のバイパス管が屋外に地下埋設されていました。今回は、バイパス管を掘り起し発電機を設置しました。

今回地下ピットには、 プレハブのレジンピットを採用しました。ピットが工場で作られてから運ばれてくるので、現地での作業日数が大幅に短縮できます。現地作業でピットを作る場合には、コンクリートが乾くのを待たないと機器の据え付け作業に入れませんし、天候にも左右され予備日が多くなりがちです。プレハブピットでは、ピット底面敷設~発電機設置~配管接続~ピット上部設置まで２日ほどで完了しました。

－

【導入スケジュール】

2017年3月に水道局様と具体的な話に入ってから、１年で発電開始しました。 長岡京市様との打合せを重ね、システム構成・運用内容・非常時対応方法を決定してまいりました。 同時にシステムの詳細設計～機器調達を行い、2017年10月に設備認定申請を行い、2018年1月に認定【クリック】をいただきました。

－

【発電状況】

連続運転に入ってからの時間ごとの発電状況です。

 水の流入量は、需要家への配水状況により日ごとに調整され、昼間の時間帯で調整（流入停止）しています。その間は、発電も停止しています。

続いて、日ごとの発電状況です。

長岡京市北ポンプ場は、流入量をその先の配水量に合わせるため比較的日ごとの発電量の変動が大きいのが特徴です。

長岡京市様は環境への取り組みも熱心で、関係部局の多大なご協力もいただきながら順調に発電を開始することができました。今回の設置で年間108tのCO2の削減に寄与できることになります。

この先進事例でのノウハウを他の自治体様にも展開していきたいと思います。

－

　　長岡京市北ポンプ場マイクロ水力発電所の関連記事はこちらから【クリック】

2018年4月4日　日経産業新聞8面

"メカにズーム”欄に当社マイクロ水力発電システムに関する記事が掲載されました。

上下水道における再エネ導入計画が記載されています

平成28 年5月13 日に閣議決定された「地球温暖化対策計画（クリックでリンク先ｐ２７）」には、上下水道における省エネルギー・再エネ導入の実施が記載されています。

○上下水道における省エネルギー・再エネ導入

上水道においては、省エネルギー・高効率機器の導入、ポンプのインバータ制御化などの省エネルギー設備の導入や、小水力発電、太陽光発電などの再生可能エネルギー発電設備の導入を実施する。 下水道においては、設備の運転改善、反応槽の散気装置や汚泥脱水機における効率の良い機器の導入などの省エネルギー対策や、下水汚泥由来の固形燃料、消化ガスの発電等への活用、下水及び下水処理水の有する熱（下水熱）の有効利用などの再生可能エネルギーの活用を推進する。

具体的な数値目標も設定されています。（リンク先の別表1-42）

－

この目標達成に少しでも寄与できるよう、マイクロ水力発電システムの導入を進めてまいります。

『再生可能エネルギーの固定価格買取制度』における

　　　中小水力の2020年度の買取価格が決定されました

新設200kW未満では、税別３４円/kWhです。

既設導水路活用型200kW未満では、税別２５円/kWhです。

平成30年3月23日(金)に公表されました。

詳細は、経済産業省発表【クリック】をご覧ください

神戸市福谷中層配水池マイクロ水力発電システムの定期点検を実施しました

神戸市福谷中層配水池マイクロ発電システムが稼働を始めてから２年。定期点検を実施しました。有効落差４１m、流量３００㎥/hで最大発電電力24.1kWのシステムです。稼働率は、95%以上です。2年間で約４００MWhの再生可能エネルギー電力を生み出しています。

 屋外に設置したシステム制御盤、トランス、引込開閉器盤について、外観チェックで異常がないことを確認の上、絶縁抵抗、接地抵抗などを測定しました。



発電機についても絶縁抵抗測定などを行い、水車部のねじの増し締めを行いました。

～長岡京市北ポンプ場マイクロ水力発電システム～

　　　試運転調整も完了し、いよいよ発電開始しました！

平成30年1月23日の工事開始から２カ月で稼働しました。 年間発電量（予定）：１８４MWh next　長岡京市北ポンプ場マイクロ水力発電所（概要、仕組み、発電状況）【クリック】

発電前の電力会社様による立会検査を受けました

電力会社様の立会検査主要チェック項目です。

■パワーコンディショナーの保護継電器の整定値

・OVR検出レベル、検出時限

・UVR検出レベル、検出時限

・OFR検出レベル、検出時限

・UFR検出レベル、検出時限

・単独運転防止方式の検出レベル、検出時限について

       申請内容と設置したパワーコンディショナーの整定値とに差異がないかを確認

・復電後の投入阻止時間について

       ブレーカーを落として停電させ、復電後300秒の投入不可であることを確認

■発電時の電力メーター動作

        実際の発電状態で、電力メーターが正常動作していることを確認

  next　長岡京市北ポンプ場（その１６）　発電開始しました【クリック】

再エネ電力発電中！

　～神戸市藤原配水場マイクロ水力発電所～

神戸市藤原配水場マイクロ水力発電所について、平成29年12月から平成30年2月までNEWSで工事状況をアップしてきました。今回、そのまとめと現段階での発電状況などをお知らせいたします。

－
【神戸市藤原配水場マイクロ水力発電所の概要】

神戸市藤原配水場マイクロ水力発電所は、神戸市水道局様の『環境にやさしい水道システムの構築』に応えるべく、平田配水池から藤原配水池へ自然流下する水の落差エネルギーを電力変換するものです。

　■有効落差　約３１ｍ

　■藤原配水池入水量 　約７７００㎥／日（平成２７年４月～平成２８年３月の平均値）

　■最大発電出力　１９．９kW

【神戸市藤原配水場マイクロ水力発電所の仕組み】

既存地下ピット内に発電機を据付け、システム制御盤は屋外に設置しております。

発電システム仕様はこちら【クリック】

－

【導入スケジュール】

2017年3月に事業者選定いただいてから、１年足らずで発電開始しました。 神戸市水道局様との打合せを重ね、システム構成・運用内容・非常時対応方法を決定してまいりました。 同時にシステムの詳細設計～機器調達を行い、2017年9月に設備認定申請を行い、2017年12月に認定をいただきました。

システム設置工事は、2017年11月29日から開始しました。

クリックで主要な工事の写真がご覧いただけます。

①既設配管の撤去、②発電機据付、③システム制御盤据付、④系統連系用引込電柱設置、⑤柱上トランス設置、⑥系統連系接続

約２ヵ月で設置を行い、系統連系を行いました。その後、試運転調整を行い、連続運転に入っています。

－

【発電状況】

連続運転に入ってからの時間ごとの発電状況です。

～藤原配水場マイクロ水力発電システムの運転パターン～

　●20:00～翌日14:00まで発電を行い、14:00～20:00は、配水場への水の流入が停止されますので発電を停止します。

　●浄水管理センターからの遠隔指令を受け、起動と停止を行います。

　●20:00に起動指令を受けて、少し時間をかけながら発電開始します。

　●14:00に停止指令を受けて、少し時間をかけながら発電停止します。

  続いて、日ごとの発電状況です。

毎日安定的に350kWhが発電されています。年間では７５トンのCO2削減に寄与します。

太陽光発電や風力発電とは異なり、変動が少なく、一定の発電量が得られることがわかります。

発電量が天候に左右されず、安定した発電が期待できるマイクロ水力発電の普及を全国の自治体様と目指したいと思います。

－
藤原配水場マイクロ水力発電所についての関連記事はこちらから【クリック】



長岡京市北ポンプ場に導入を進めているマイクロ水力発電についてお話ししました

ご参加いただいた市民の方からは、

「長岡京市に夢のある話が出来て非常に嬉しい」

「いい機械、導入スキームだと思うので、長岡京市にさらに導入してほしい」

「こうした取り組みが、環境のためにも全国的に広がってほしい」

という声をいただきました。

今後もこうした官民連携を進め、全国の自治体様での環境行政のお役にたちたいと思います。



－－－－－－－－－－－－－－－－

日時：平成３０年 ３月１５日(木)　１８：３０～

会場：長岡京市立中央公民館（２F）講座室

砺波市上中野配水場は隣接する用水神社に見守られています

上中野配水場の隣には、用水神社があり、水の安定供給を見守ってくれています。定期点検の際にマイクロ水力発電所の無事を感謝して参詣してきました。境内には、最近の陽気ににもかかわらず雪が残っており、先日の大雪がいかに大変だったかと想像できました。 元々は「舟戸神社」と呼ばれ、砺波平野の耕地に向けて引かれた舟戸口用水の守護として、嘉永２年（１８４９）京都の北野天満宮からご神像を拝受し、五穀豊穣水難防除を願い創建されたそうです。

砺波市上中野配水場マイクロ水力発電システムの定期点検を実施しました

砺波市上中野配水場マイクロ発電システムが稼働を始めてから１年。定期点検を実施しました。 約１年で２３２MWhの発電量が得られています。

－

－

定期点検の結果、電気的にも機械的にも異常はありませんでした。今後も順調に再生可能エネルギー電力が生み出せます。

長岡京市北ポンプ場マイクロ水力発電所が系統連系しました

電力会社様による系統連系工事が完了しました。 今後、試運転調整を行い、電力会社様による系統連系立会チェックを実施の上、本格的に発電を開始します。 発電機と流量計です。 next　長岡京市北ポンプ場（その１５）　電力会社の立会検査【クリック】

未利用エネルギーが活用できる箇所例

水道施設における一般的な適用箇所は、高い位置の施設から自然流下で水が流れる低い位置の施設となります。我々も説明の際には、わかりやすいようにそういうケースを例示します。

そうした説明をしていると、

『ポンプアップしているから設置しても意味がないですよね』という質問をお受けすることがあります。

例えば、浄水場から単独の配水池にポンプで水を圧送している場合には、最低限のエネルギーで送っているはずなので、マイクロ水力発電システムを取り付ける意味はありません。

しかし、浄水場から複数の配水池にポンプで水を圧送している場合は、適用できる可能性があります。

この図のように浄水場から高い位置の配水池Aにポンプで水を圧送するケースで、途中の低い位置に配水池Bがあれば適用の可能性があります。配水池Aまで圧送するエネルギーに対し、配水池Bではそこまでのエネルギーが必要ありません。その高さの差分だけ余剰圧力が存在します。これを回収して電力に変換することが可能です。

こういう場所がある場合には、お問い合わせいただければどの程度発電できるかお答えいたします。

長岡天満宮では春を感じられます

当社マイクロ水力発電システムの導入を進めている長岡京市では、春も近づいているようです。長岡京市の名所である長岡天満宮では、梅が咲き始めていました。長岡天満宮には、学問の神様として有名な菅原道真が祀られています。道真が太宰府へ左遷の前に立ち寄り、都を振り返って名残を惜しんだ事から 「見返り天神」とも呼ばれているようです。

＊＊＊＊＊

長岡天満宮境内には、八条が池が広がっています。寛永15年（1638）、当地の領主・八条宮智仁親王（はちじょうのみやとしひとしんのう）が命じて作った灌漑用ため池です。貯水量は、35000トンほどあるそうです。

池の周りには遊歩道があり、池には橋もかかっています。春の散策にはうってつけの場所です。

お時間があれば、お立ち寄りいただければと思います。

３月１７日（土）には、梅花祭が開かれ、茶席（有料）も用意されるとのことです。

また、この辺りは春になるとたけのこが美味しいそうです。

各機器への結線が完了しました

発電機、電動弁、流量計、システム制御盤、トランス、引込開閉器盤の信号線、電力線をつなぐ工事が完了しました。来週末に電力会社様による系統連系工事が行われます。その際に売電メータ、買電メータの取付けも行います。

－

本日（3/2）工事完了時点でのマイクロ水力発電システム外観です。 雨天時の出入りで足元がドロドロにならないよう周囲には砂利をまきました。 next　長岡京市北ポンプ場（その１４）　系統連系しました【クリック】

システム制御盤を据付けました。

システム制御盤およびトランスを基礎へ取り付けました。 盛土部には、この写真ではわかりにくいのですが芝生をはってもらいました。春から夏になれば芝も根付いて緑色になると思います。盛土を駆け上がるときの転倒防止と芝生保護を兼ねて階段もつけました。

＊＊＊＊＊

外側の収納箱を開けるとシステム制御盤が収まっています。この後、配線つなぎこみを行い、電力会社の系統連系工事を行います。

＊＊＊＊＊

  排水路には、おたまじゃくしも現れました。春も近いようです。 next　長岡京市北ポンプ場（その１３）　結線も完了し、電力連系待ちです【クリック】

系統電力網へ接続するための構内引込電柱工事

地下ピットから電線管を構内引込電柱を立てる位置まで引きます。電線管を引くための溝を掘り、埋設表示シートを被せ、埋戻しを行いました。これで構内引込電柱までの電線配管が完成です。

＊＊＊＊＊

次に構内引込電柱を立てる工事を行いました。地面に穴を開け、建機を使って電柱を立てました。引込開閉器盤も付けました。この工事と一緒にアース棒を数本打込み、接地工事も行いました。

接地抵抗は、D種100Ω以下です。

next　長岡京市北ポンプ場（その１２）　システム制御盤が設置されました【クリック】

ピット内の発電機用基礎と排水装置を取付けました

発電機は、振動や騒音を低減するため強固な基礎で固定します。この基礎構造は、多くの検証実験を繰り返し、設計されています。取付後、水を流した状態で振動測定を行い、規定値以下であることを確認します。



万が一の浸水に備え、地下ピットには排水装置を取り付けています。排水ポンプから外部配水溝へパイプを通じて水を捨てるようになっています。 next　長岡京市北ポンプ場（その１１）　構内引込電柱が立ちました【クリック】

2017年4月FIT法改正に伴い、発電設備の標識掲示が必要です

固定価格買取制度を利用した売電を行う場合、事業計画における以下の項目を発電設備の外部から見えやすい場所に掲示しなければなりません。

■再生可能エネルギー発電設備の区分　　「水力発電設備」と記載。

■設備名称

■設備 ID

■設備所在地

■発電出力

■再生可能エネルギー発電事業者名、住所

■保守点検責任者名

■連絡先

　設備の事故等緊急の事態が生じた場合の連絡先（電話番号）を記載。

■運転開始年月日

　運転開始前においては、「平成○○年○月○日（予定）」と記載。

　運転開始後においては、実際に運転を開始した年月日を「平成○○年○月○日」と記載。

写真は、藤原配水場での標識掲示



～終了しました。　ご来場いただいた自治体様、ありがとうございました。～

近畿経済産業局主催

　　『自治体企×企業 スマエネマッチング会』　に参加します

スマートエネルギー事業推進の取組みをご検討されている、あるいは今後取組み予定の自治体ご担当者様のご参加をお待ちしております。

【テーマ】

　　●エネルギー施策コンサルティング

　　●地域新電力、再生可能エネルギー

　　●地域スマートグリッド、DR、VPP、アグリゲーター

　　●エネルギー融通



【開催日時】

平成30年3月5日（月）　13:00～16:00

【場所】

大阪マーチャンダイズ・マートビル（OMMビル）2階展示ホール（G・G２ホール）

大阪市中央区大手前1-7-31（アクセス図：http://www.omm.co.jp/access/　）

京阪電車「天満橋」駅東口、地下鉄谷町線「天満橋」駅北改札口からOMM地下2階に連絡

【参加費】

無料

【お問い合わせ】

事前登録制ですので、参加希望の方は、（一財)大阪科学技術センター 技術振興部（06-6443-5320）までお問い合わせください。



マイクロ水力発電における設備認定設備認定および系統連系の手続きと注意点

(50kW以下の低圧接続の場合)

2017年4月のFIT法改正でマイクロ水力発電の設備認定および系統連系の手順も少し変更になりました。固定価格買取制度を利用した売電のため経済産業省からの設備認定を受けるには、電力会社との接続契約が結ばれていることが必要となっています。

（１）経済産業省への設備認定申請

実際には、地方経済産業局への申請となります。

※申請後に経済産業局とのやりとりがあったりするので、できるだけ早めに申請します。現状では、２～３ヶ月くらいかかっています。

（２）電力会社への系統連系接続申込み

次の3点を電力会社に申込みます。

●電力購入申込み

●系統連系申込み

●低圧新増設申込み

（関西電力の場合）

インターネットでの申請となります。その際、業者IDが必要となります。なければIDを持つ電気工事業者に入力してもらいます。

受付後、電力会社にてその地域で接続可能かについて技術検討を行うとともに、系統連系のための工事負担金が算出されます。

（３）電力会社との接続契約

電力会社からの接続に関する技術検討結果と工事負担金の通達があります。

工事負担金は、柱上トランスが必要かなどにより値段が変わります。

この通達を設備認定を申請した地方経済産業局へ連絡します。

（４）経済産業省から認定通知書の発行

問題なければ、設備認定通知書が経済産業省から発行されます。

（５）電力会社への工事負担金支払と認定通知書の提出

（３）で通達のあった工事負担金を電力会社に振り込みます。

※工事負担金は、接続契約後一定期間内に支払わないと接続契約が取り消されるおそれがあるので注意が必要です。

（４）で発行された設備認定通知書の写しを電力会社に提出します。

（６）電力会社との特定契約（電力買取契約）

電力会社側で、工事負担金の入金と設備認定通知書が確認されれば、特定契約（電力買取契約）が締結されます。

電力会社と系統連系工事日と立会検査日を決めます。

※パワーコンディショナーのJET認証品を使わない場合、稼働前に立会検査が必要です。

系統連系工事と立会検査が終われば、電力の需給（発電電力の売電）が開始されます。

―

⇒　固定価格買取制度関連記事へ

HVAC&R JAPAN 2018　第40回冷凍・空調・暖房展にて実機展示します

【開催日時】

2018年2月27日（火）～3月2日（金） 　10:00～17:00（最終日は16:00まで）

【開催場所】

幕張メッセ　国際展示場４ホール　ダイキン工業ブース内



皆様のご来場をお待ちしております。



http://www.daikinaircon.com/HVACR2018/
もしくは
http://www.hvacr.jp/
 にて事前登録いただけると入場がスムースです。



システム制御盤の設置工事を始めました

設置用の基礎を作るため、砕石の敷き込みを行いました。

＊＊＊＊＊

マイクロ水力発電機、電動弁、流量計とシステム制御盤をつなぐための電線管も通しました。 続いて、捨てコンクリート打設～スラブ配筋～コンクリート打設を行います。天候も良く、工事は順調に進んでいます。

＊＊＊＊＊

（2/19　追記） コンクリート打設～スラブ配筋です。

＊＊＊＊＊

（2/20　追記） コンクリート用型枠まで作りました。コンクリートを流し込みます。

＊＊＊＊＊

（2/22　追記）

コンクリートを流し込みました。

＊＊＊＊＊

（2/26　追記） コンクリートが乾き、型枠を外しました。これでシステム制御盤基礎部ができあがりました。 next　長岡京市北ポンプ場（その１０）　ピット内基礎工事と排水装置【クリック】

配管穴へのモルタル充填、地中配管部の防蝕処理、ピット埋戻しを行いました

施工前の状態です。配管穴は塞がっていません。

まず、配管穴をモルタルで塞ぎます。

次に地中に露出する配管部に防蝕テープを巻き、ポリエチレンスリーブ巻を施工しました。

最後に土砂の埋戻しを行いました。

この後、地上設置するシステム制御盤用の基礎を作り、システム制御盤と発電機などをつなぐ電線管を取り付けます。

next　長岡京市北ポンプ場（その９）　システム制御盤設置工事を開始【クリック】



水力発電システムを狭いピットへ設置できる訳

（１）まず、縦型ポンプ逆転水車に発電機をのせる構造となっているので設置面積が小さく済み、従来のタイプ（横置き）の半分以下となっています。

（２）さらに大きな工夫として、発電機および発電コントローラを水道の流れを利用した水冷構造にしています。これにより熱が室内にこもることなく排出されます。小さなピット内に発電機を設置すると、その発熱で室内温度が上がってしまい、正常な運転範囲を超える恐れがあるのですが、当社のシステムの場合その心配がありません。

以上のような理由から、長岡京市の案件のような小さなピットにも水力発電システムを設置できる訳です。



冷却の仕組みに工夫があります

上の写真をご覧ください。縦型ポンプ逆転水車へ左側から水が入り、水車の回転により発電（=仕事）が行われ、圧力の低下した水が右側へ抜けていきます。つまり、発電に伴い縦型ポンプ逆転水車の右側と左側で圧力差ができる訳です。この圧力差により、冷却配管を自動的に水が流れるようになっています。別途ポンプなどの動力を設けることなく、水冷却ができるようになっている訳です。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
これはダイキン工業㈱の独自技術です。
　　特許第5573982号
　　特許第5573983号



レジンコンクリート製ピットに発電機などを据付

基礎に据え付けたピット底部に発電機などを配置して取り付けました。配管とも接続を行いました。既存の地下ピット室に運び込む場合は、搬入口が狭かったりするので大変な場合もあるのですが、今回はそういった苦労はありませんでした。据付に費やす時間が大幅に短縮できました。

ピット上部を据付けています。

上から覗くと

機器がきれいに収まりました。これで機器が取りついた状態のピット部ができました。この後、配管穴をモルタルで塞ぎ、ピットを土に埋めていきます。

next　長岡京市北ポンプ場（その８）　地下ピットの埋戻し【クリック】



配水場とは離れた水道局中央監視室との接続テストを実施し、連続運転（発電）へ

図の赤線部分での接続テストを行いました。これから連続運転に移ります。 ここまで工事開始から２カ月でした。 next　神戸市藤原配水場マイクロ水力発電所（概要、仕組み、発電状況）【クリック】

工期短縮のために

今回の案件では、あらかじめ工場で製作したレジンコンクリート製ピットを採用しています。現場でのピット設営工事を行わないため、工期の短縮が可能です。 工場で製作されたピットの底面部をトラックから降ろしています。   先週施工した基礎にピット底面部の据付を行いました。ここに発電機等を設置していくことになります。 機器設置の完了後に据付するピットの上部も搬入しました。 ｎｅｘｔ　長岡京市北ポンプ場（その７）　発電機など据付【クリック】
